本文介绍了在Allegro软件中如何使用测距工具精确测量电路板上的距离，并详细阐述了如何设置显示mil和mm双单位的步骤，包括通过Display—Measure菜单、Show Measure图标以及在Design Parameter Editor和User Preferences中调整参数来实现双单位显示。
有时我们需要精准的测量板上的距离
也需要同时显示mil和mm
解决方案：

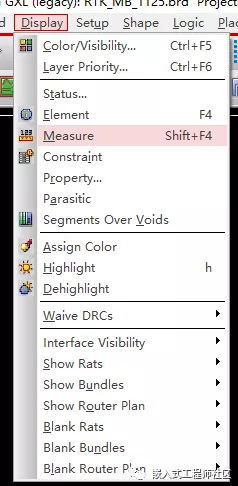

单击菜单栏Display—Measure

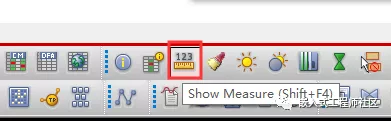

或者直接单击 Show Measure 图标

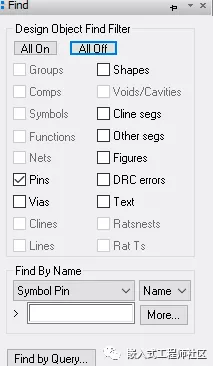

在右侧的Find 栏选择测量目标
单击两个目标

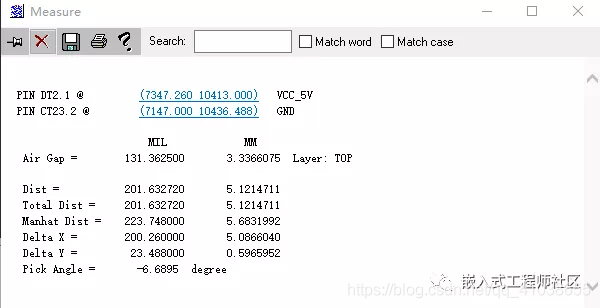

就会弹出Measure对话框
显示包括距离，X轴Y轴距离等数据
看到上图是不是同时显示了Mil 和mm
接下来我们设置双单位
首先确认默认单位

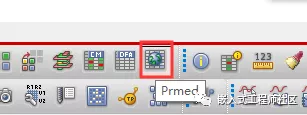

单击Prmed图标
进入Design Parameter Editor对话框
可以看到默认单位是 Mil
