CADENCE绘制电路图和PCB layout的步骤和技巧

CADENCE电路图与PCB布局教程

提示:文章写完后,目录可以自动生成,如何生成可参考右边的帮助文档

文章目录


1.前言

记录我使用CADENCE绘制电路图和进行PCB layout设计的步骤和技巧。
原来使用过PROTEL、PADS、嘉立创。
在这里插入图片描述

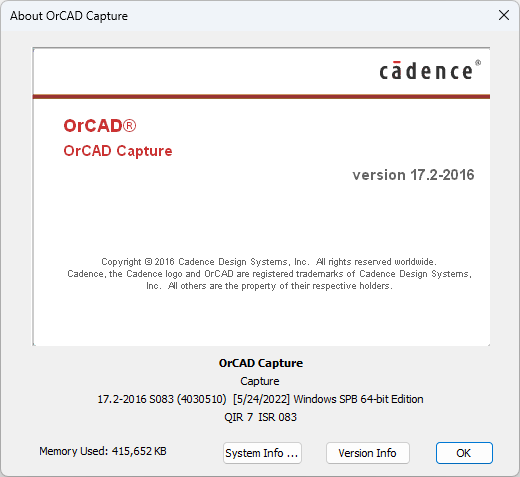

软件版本17.2
在这里插入图片描述

Orcad capture绘制原理图

原理图快捷键

在英文输入法下,使用以下快捷键
Esc: 结束走线等操作
I: 放大
O: 缩小
C: 以光标所指为新的窗口显示中心
W: 画线 On/Off
P: 快速放置元件
H: 元件标号左右翻转
V: 元件标号上下翻转
R: 元件旋转 90°
N: 放置网络标号
J: 放置节点 On/Off
F: 放置电源
G: 放置地
Y: 画多边形
T: 放置文本
X:放置NC标识
Ctrl+E: 编辑元件属性
Ctrl+F: 查找元件
Ctrl+C: 复制
Ctrl+V: 粘贴
Ctrl+Z: 撤销操作
Ctrl+Y: 重做 (恢复)
Ctrl+S: 保存

将原理图图纸设置为A4大小

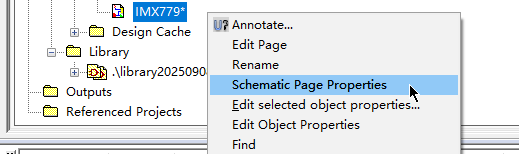

选中电路图,右键,shematic page properties
在这里插入图片描述

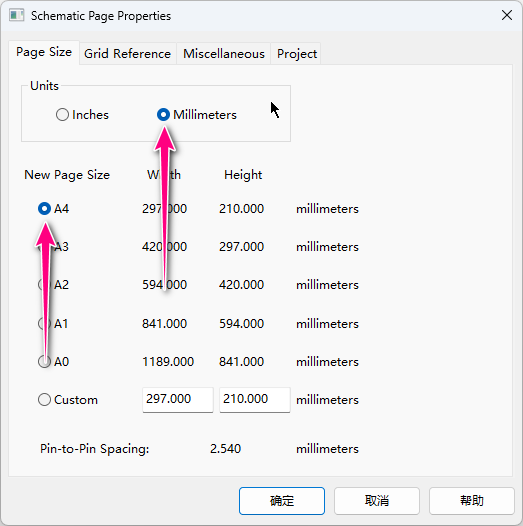

将图纸设置为A4
在这里插入图片描述

创建元器件

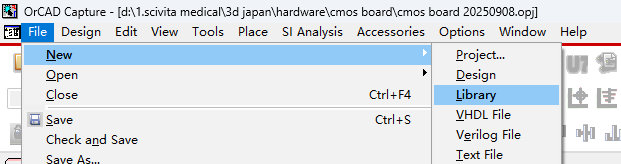

FILE,NEW,LIBRARY
在这里插入图片描述

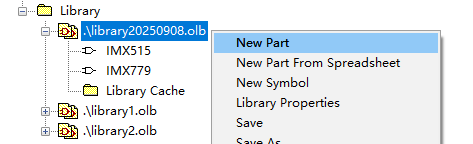

右键,new part
在这里插入图片描述

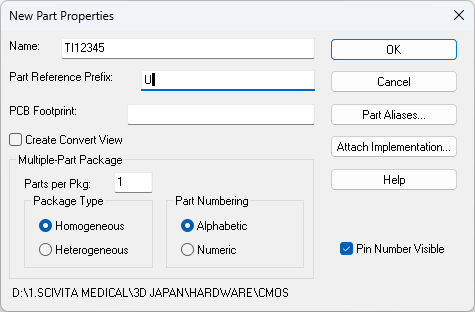

填写原件名称,例如TI12345
在这里插入图片描述

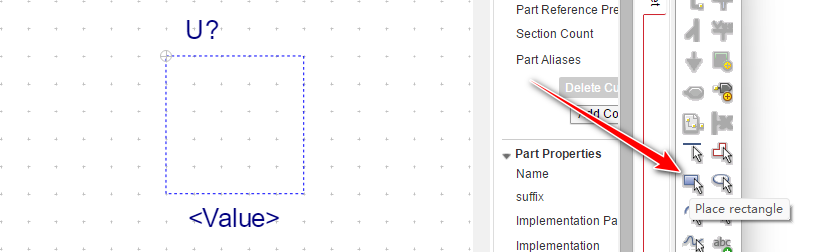

绘制边框
在这里插入图片描述

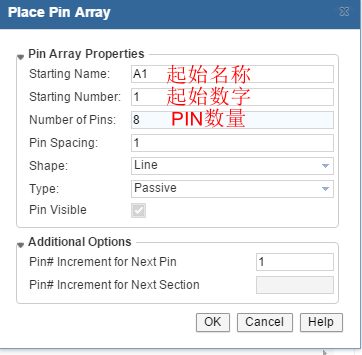

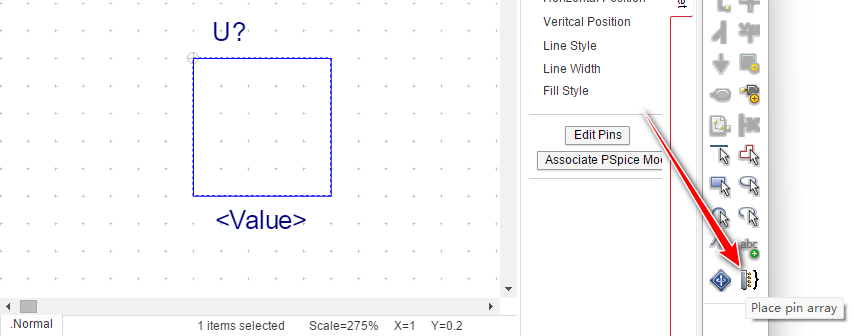

放置引脚
在这里插入图片描述
在这里插入图片描述

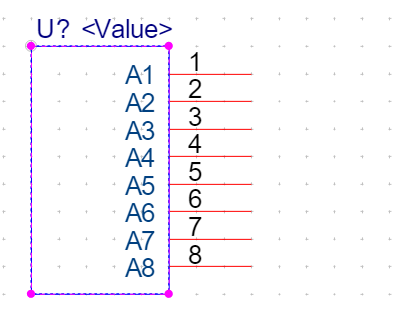

调整边框大小即可完成绘制
在这里插入图片描述

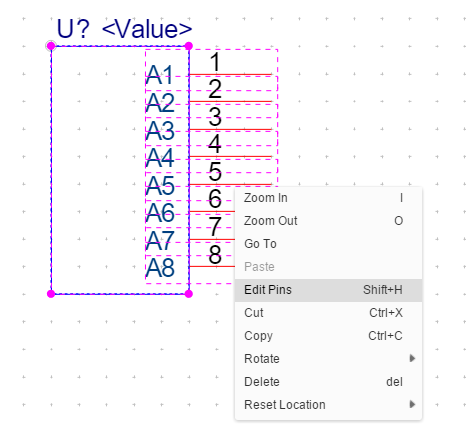

左键框选所有PIN,选择edit pins,修改所有PIN
在这里插入图片描述

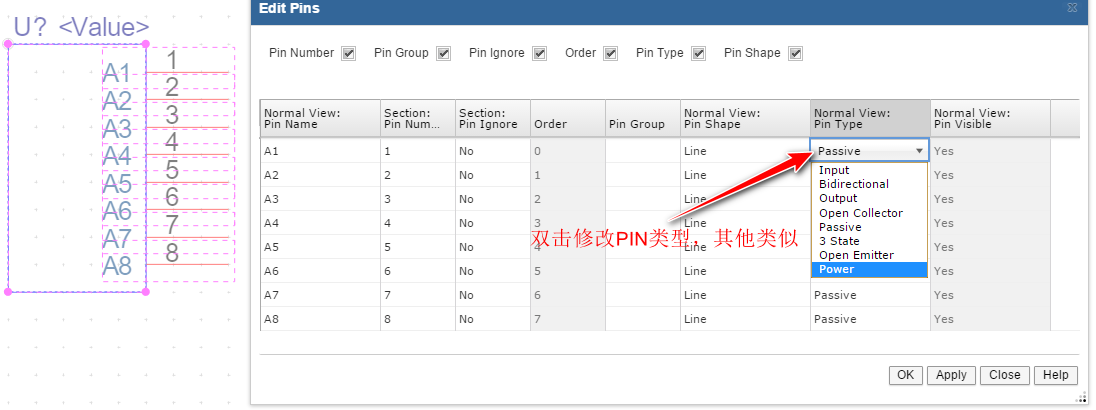

double click to change the pin
在这里插入图片描述
save the part: file, save as

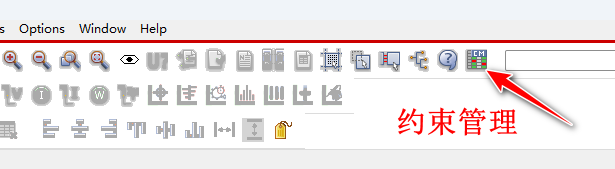

约束管理
在这里插入图片描述

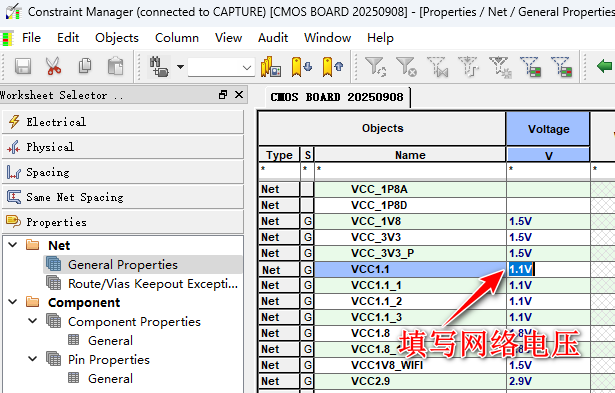

填写网络电压
在这里插入图片描述

导入原理图符号

下载原理图符号
网站:https://componentsearchengine.com

解压

导入

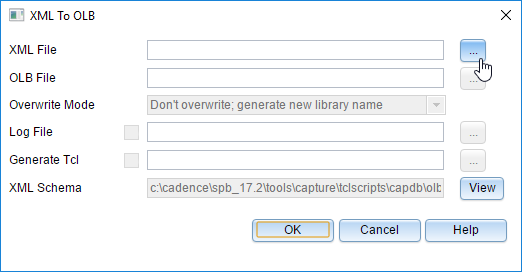

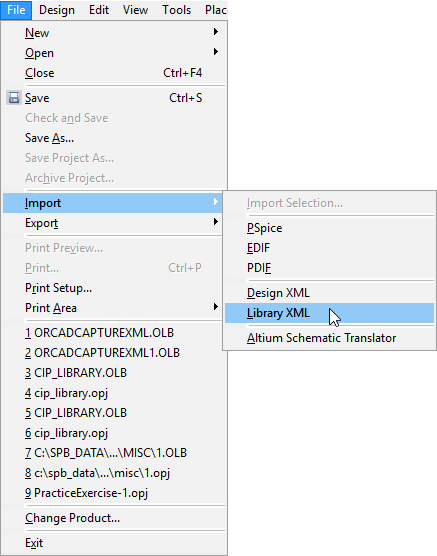

Capture->File->Import->Library XML
在这里插入图片描述
在这里插入图片描述
在library上右键ADD file添加器件到库

从原理图中提取元器件到个人库

首先建立一个自己的库,
选中元件,右键 edit part
view package
save as到自己的库即可

在 OrCAD 17.4 中,将元器件保存到库中可以通过以下几种方法实现,以下是详细步骤:
方法一:通过 Edit Part 保存
打开 OrCAD 原理图并选择需要保存的元器件。
右键点击元器件,选择 Edit Part。
在弹出的编辑窗口中,点击菜单栏的 View > Package。
选择 File > Save As,将元器件保存到指定的库文件中。
方法二:使用 Design Cache
打开原理图后,进入 Design Cache。
在 Design Cache 中找到需要保存的元器件。
右键点击元器件,选择 Copy。
打开目标库文件,将元器件粘贴到新建的库中。

方法三:直接拖拽到新建库
在 OrCAD 中创建一个新的库文件: 点击菜单栏的 File > New Library。
返回原理图,按住 Ctrl 键 多选需要的元器件。
将选中的元器件直接拖拽到新建的库文件中。
注意事项
