Orcad capture导出BOM表

原创 于 2025-10-10 09:26:42 发布 · 596 阅读 · 3 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#硬件工程 #pcb工艺

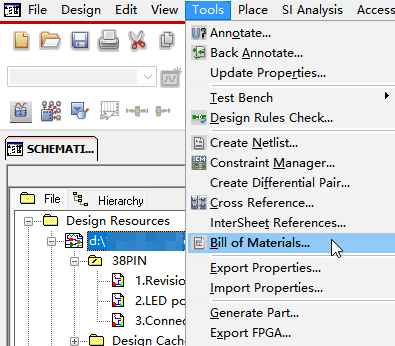

第一步，选中.dsn文件，点击tools，bill of materials
在这里插入图片描述

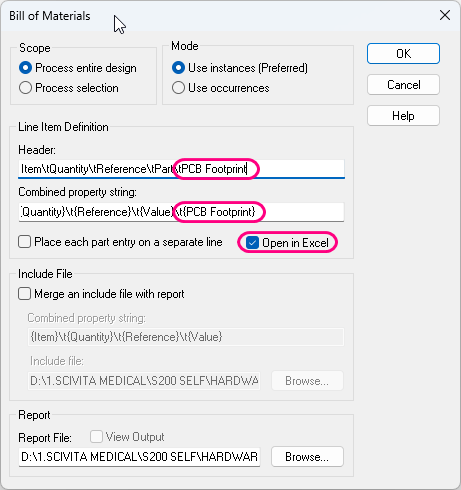

第二步，分别在header和combined property string里面增加：
\tPCB Footprint
\t{PCB Footprint}

并勾选在excel里打开文件，点ok即可输出BOM
在这里插入图片描述
