Allegro PCB Editor 快捷键设置

在文件ENV中增加FUNCKEY

第一步，环境变量设置

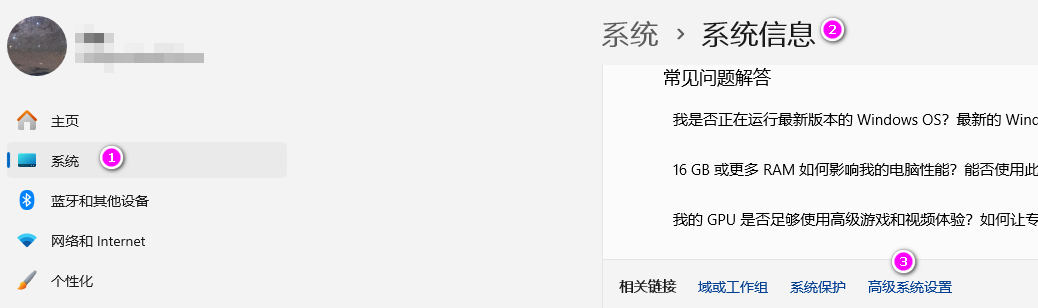

进入环境变量：系统，系统信息，高级系统设置，环境变量

编辑环境变量上方，变量那一列找到HOME，值C:\Cadence\Cadence\SPB_Data

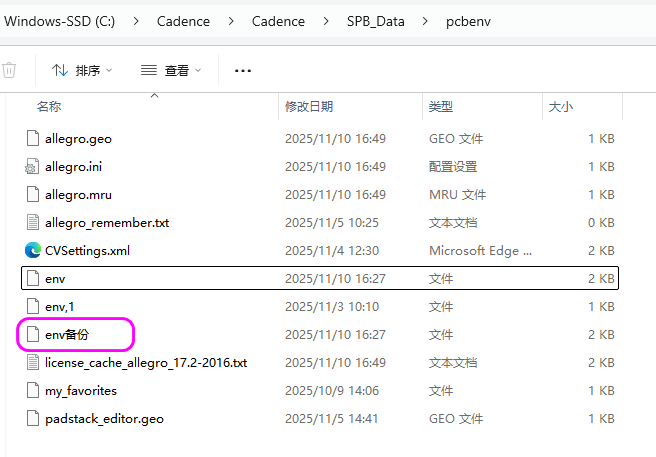

进入文件夹C:\Cadence\Cadence\SPB_Data\pcbenv
复制一份env文件作为源文件备份

打开env文件（右键记事本打开），添加如下的funckey快捷键（单按键操作）

funckey w add connect

/a,添加走线/

funckey c color

/赋颜色/

funckey e show element

/显示元素参数/

funckey r rats net

/显示飞线/

funckey u unrats net

/关闭飞线/

funckey p shape add

/绘制铜皮/

funckey s shape select

/选中铜皮/

funckey M “pop mirror”

/激活MOVE命令时，器件换层/

funckey m mirror

/器件换层/

funckey f fix

/锁住元素/

funckey " " “pop bbdrill -cursor”

/点击空格键添加过孔/

funckey z “zoom center; pick -cursor”

/在中心区显示您所选中的内容/

alias Esc cancel

/取消操作/

alias Del Delete

/删除/

funckey t delay tune

/绕等长/

funckey i zoom in

/放大视图/

funckey o zoom out

/缩小视图/

funckey q add connect

/走线/

funckey g Define grid

/设置栅格点/

funckey h hilight

/高亮/

funckey n cns show

/显示对象信息/

funckey d status

/相当于菜单display-status/

funckey X create fanout

/扇出/

funckey ’ ’ iangle 90

/空格键旋转物体90度/

funckey ~’ ’ iangle 45

/ctrl+空格键旋转物体45度/
