Keil5 逻辑分析仪的使用

本文介绍用keil的软件仿真对PWM输出波形进行查看，主要介绍keil仿真中逻辑分析仪的使用方法。

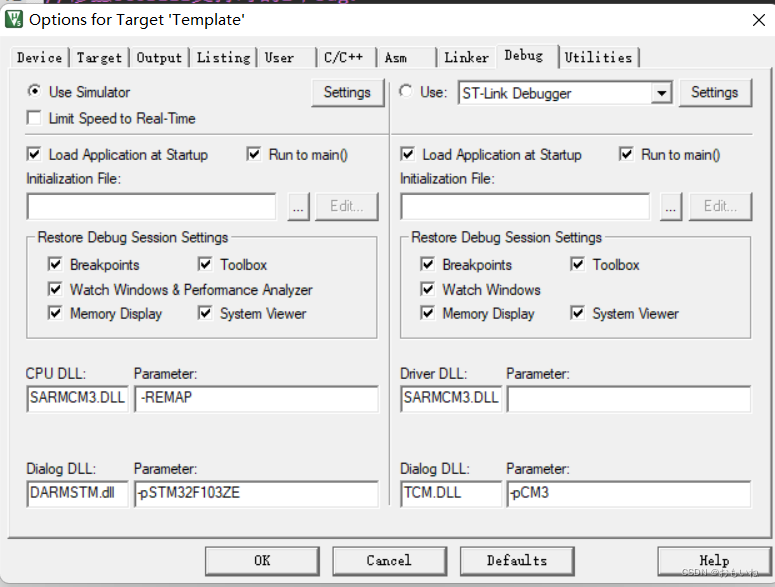

1. 首先我用到的是软件仿真需要进行相关配置，如图：

注意： 下方的parameter不能够使用默认的，否则无法进行仿真，需要根据自己所用的单片机的型号进行配置。

2. 进入仿真

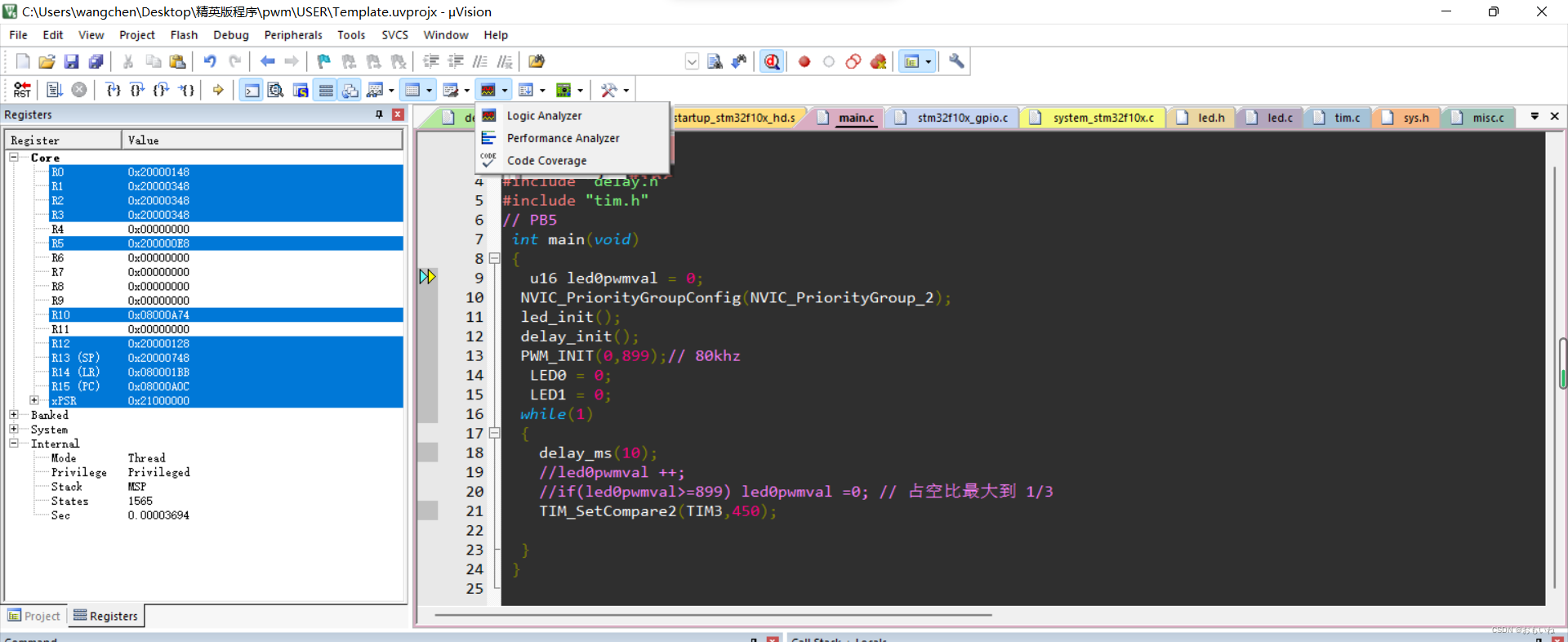

3. 在仿真页面找到逻辑分析仪，进行查看参数的设置。

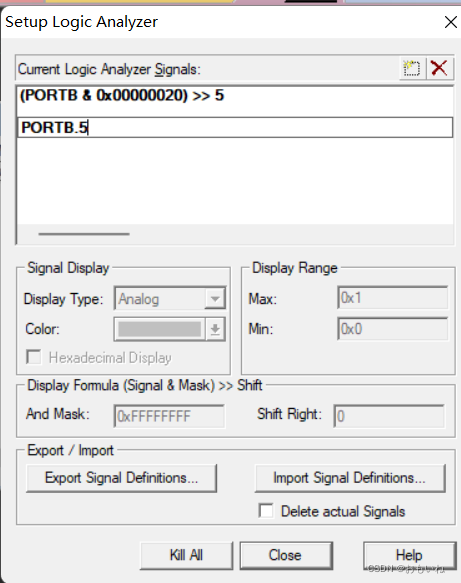

因为使用的PWM输出管脚就是PB5，在里面输入PORT.5。
注意有一个点。
他会自动转成这种寄存器操作命令，。

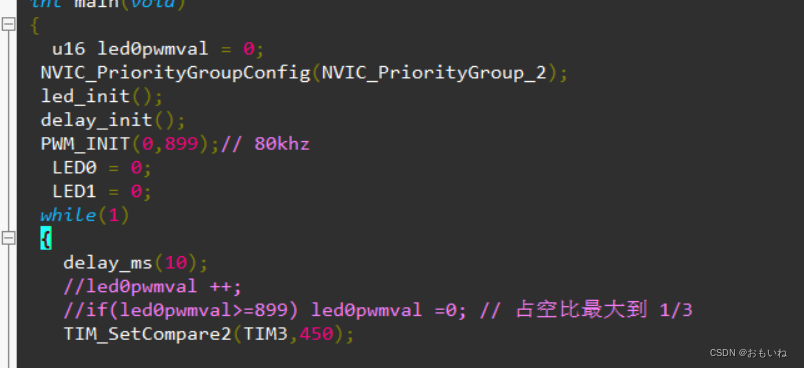

我的PWM输出的配置，也就是PB5输出占空比为50%

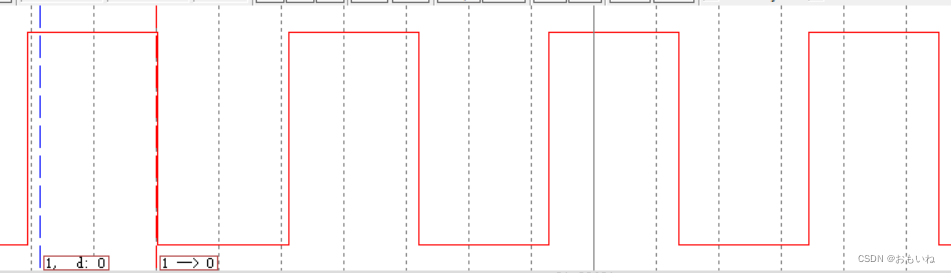

4. 进入全速运行，就能够查看到输出波形了。
