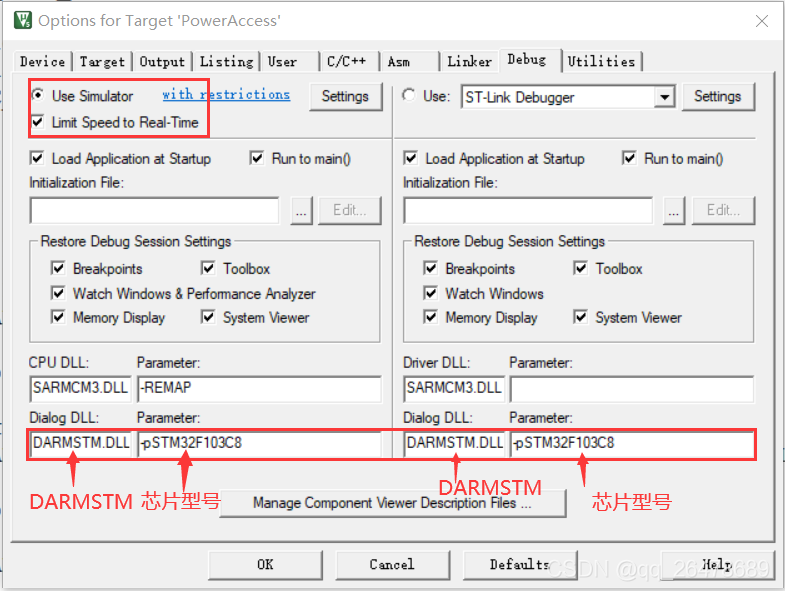

1.首先设置好仿真环境
在这里插入图片描述
2.点击debug按钮,进入debug后按run或者F5
3.VIEW->Analysis Windows->Logica Analyzer打开逻辑分析仪

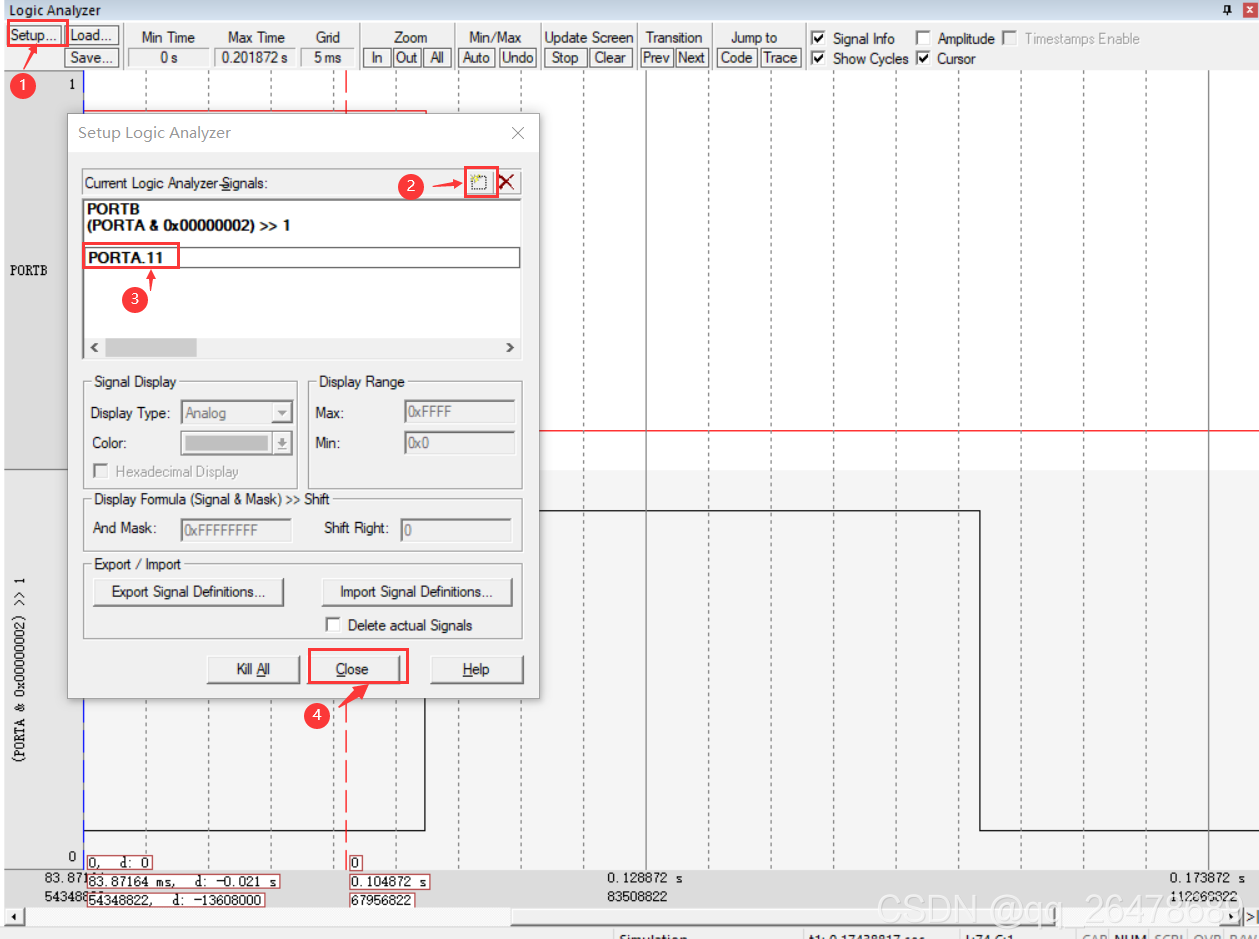

4.添加变量
在这里插入图片描述

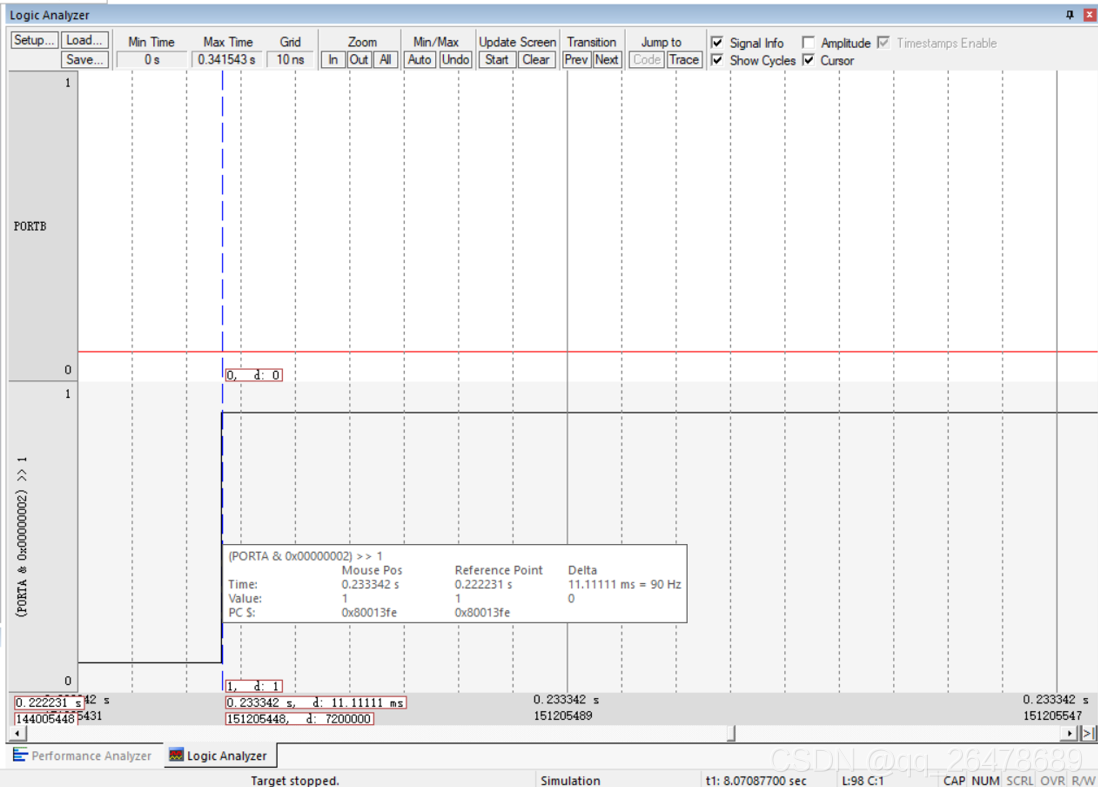

5.观察keil5逻辑分析仪的数据
在这里插入图片描述

我设置的周期为100ms,keil5逻辑分析仪读出来的数据如图

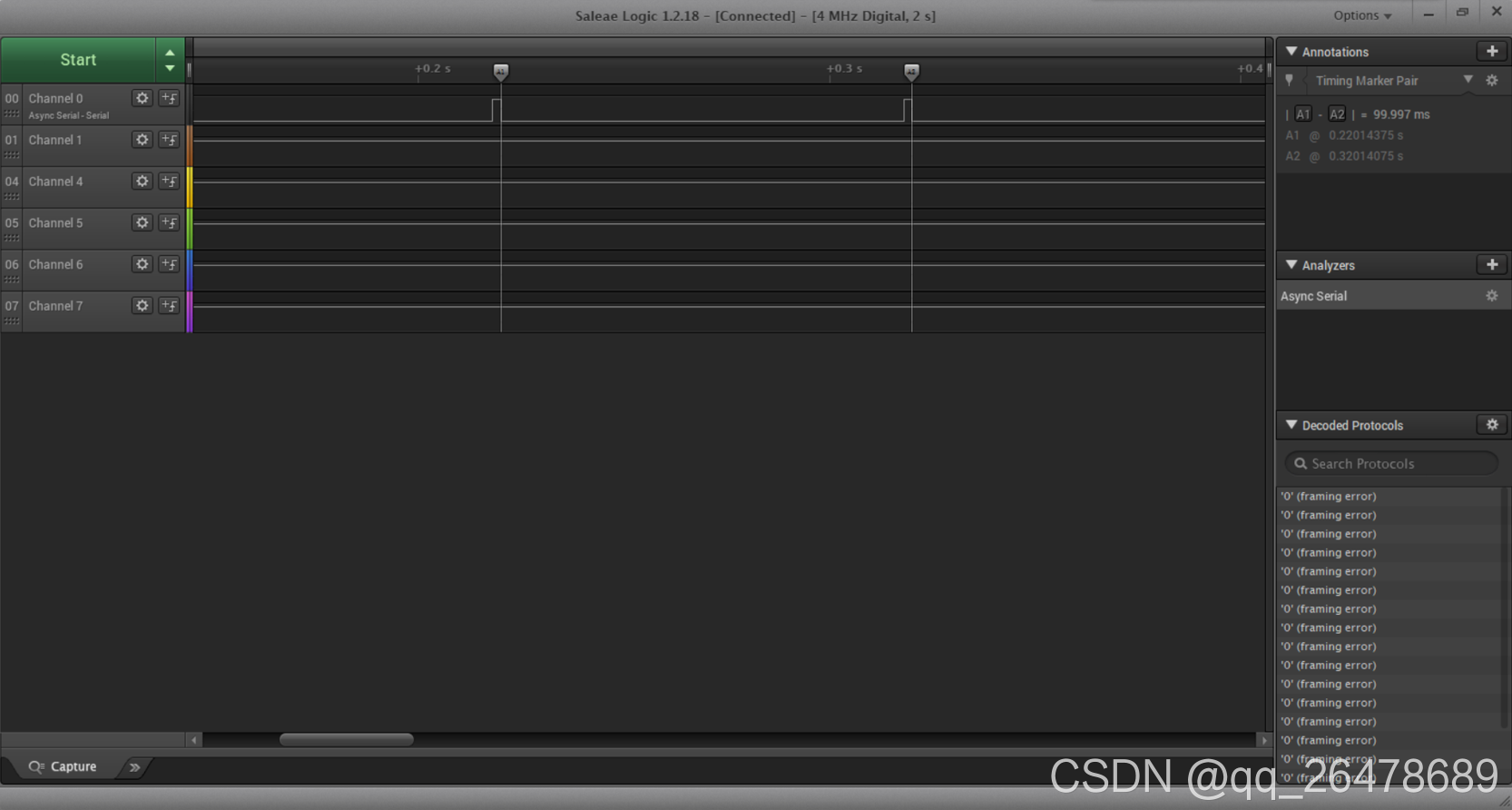

6.用实体的外接逻辑分析仪采集数据如图
在这里插入图片描述

7.离大谱,等我再慢慢试看看能不能发现别的
