ESP32 Micropython编程(Thonny)03---- 连接Wifi

前面介绍了esp32环境搭建,以及IO基本功能,从这篇文章开始将要介绍有关网络方面的知识

一、概述

WiFi是ESP32的核心功能之一,作为一款专为IOT设计的芯片,ESP32的WIFI功能是非常完善的,可以作AP,也可以做STA,还可以同时作为STA和AP。
Access Point(AP) 无线接入点:提供无线接入的设备,家里的光猫就是结合WiFi和internet路由功能的AP。AP和AP可以相互连接。
Station(STA) 无线终端:连接到AP的装置,手机,电脑等需要联网的设备都是出于STA模式,这个模式不允许其他设备接入
总结来说STA模式就是连接别人的wifi,AP就是自己发出一个wifi,AP+STA也就是两者的结合喽,既可以发送也能够连接。

二、ESP32连接wifi

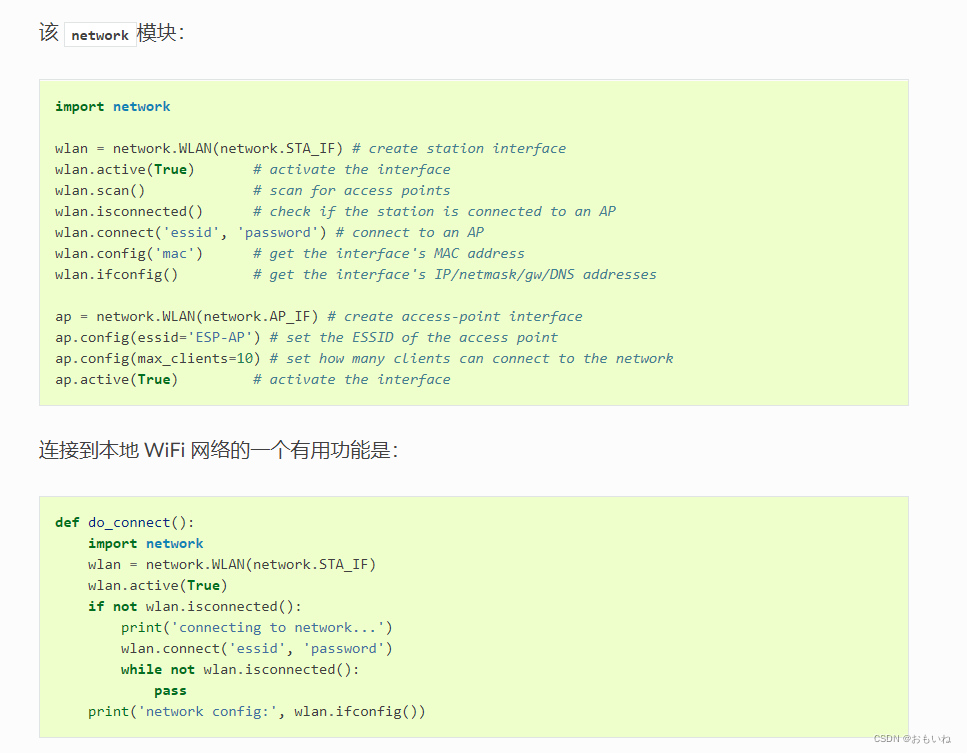

这里我们可以参考官方文档所提供的接口函数,如下。
在这里插入图片描述
而对应我们常用的esp连接网络,我们只需要用好官方提供的下面这个函数就好了

`def do_connect():
    import network #引入所需要
<think>嗯,用户这次想了解ESP32-S3-WROOM-1连接外设的具体方法。从用户提到的三个引用来看,虽然内容不完全匹配,但提供了重要线索:引用[1]说明该模组自带USB-CDC功能,引用[3]详细描述了Micropython环境配置过程,这些都能辅助外设连接。 用户可能正在开发物联网项目,需要连接传感器或执行器。ta特意强调"不是真正需求"的引用内容,说明需要实操性指导而非理论。考虑到ESP32-S3的丰富接口,重点应该放在GPIO配置、通信协议和开发环境适配三方面。 值得注意的细节是,引用[3]的Micropython示例使用了NeoPixel库,这提示我们外设驱动库的引用很重要。另外用户提到"连接外设"而非具体设备,所以需要覆盖通用方法:GPIO数字接口、ADC/DAC模拟接口、I2C/SPI/UART通信协议都要涉及。对于无线连接部分,虽然用户没提,但BLE和WiFiESP32的强项,应该简要补充。 开发环境选择上,用户引用的资料涉及Micropython和ESP-IDF两种路径,需要对比说明。考虑到新手友好性,把Micropython操作放在前面更合适,但也要提C语言开发的选项。最后必须强调电气兼容性,3.3V工作电压这点容易忽略却至关重要。 </think>根据ESP32-S3-WROOM-1的特性,连接外设的主要方法如下(结合官方文档和开发实践): --- ### **一、硬件接口说明** ESP32-S3-WROOM-1提供以下关键接口: 1. **GPIO引脚**:45个可编程GPIO,支持灵活配置 2. **通信接口**: - $UART$(最多3组) - $I^2C$(最多2组) - $SPI$(最多4组主模式) - $USB \ OTG$(内置USB PHY,支持USB-CDC串行通信)[^1] 3. **模拟接口**: - 20个12位ADC输入通道 - 2个8位DAC输出通道 4. **特殊功能**: - LCD接口(8位并行RGB/8080/6800) - 电容触摸传感器(14通道) --- ### **二、外设连接方法** #### **1. 基础外设(传感器/执行器)** - **数字设备(按键/LED)**: ```python # Micropython示例(需提前烧录固件[^3]) from machine import Pin led = Pin(48, Pin.OUT) # 使用GPIO48控制LED led.value(1) # 输出高电平 ``` - **模拟传感器(温湿度/光照)**: ```python from machine import ADC, Pin sensor = ADC(Pin(10)) # 使用GPIO10作为ADC输入 voltage = sensor.read_u16() * 3.3 / 65535 # 计算实际电压值 ``` #### **2. 通信协议外设** - **I²C设备(OLED/IMU)**: ```python from machine import I2C, Pin i2c = I2C(0, scl=Pin(5), sda=Pin(6), freq=400000) # 使用GPIO5/6 devices = i2c.scan() # 扫描从机地址 ``` - **SPI设备(TFT屏/SD卡)**: ```python from machine import SPI spi = SPI(1, baudrate=8000000, polarity=0, phase=0, sck=Pin(12), mosi=Pin(13), miso=Pin(14)) ``` #### **3. USB设备(免外部转接)** - 通过USB-OTG直接连接- 键盘/鼠标(HID模式) - U盘(Mass Storage) - 串口调试(CDC模式)[^1] ```c // ESP-IDF示例(启用USB CDC) #include "esp_usb_cdc.h" esp_usb_cdc_config_t config = ESP_USB_CDC_DEFAULT_CONFIG(); esp_usb_cdc_init(&config); ``` --- ### **三、开发资源** 1. **官方文档**: - [ESP32-S3技术参考手册](https://www.espressif.com/sites/default/files/documentation/esp32-s3_technical_reference_manual_cn.pdf)(第4章 GPIO/外设) - [ESP-IDF编程指南](https://docs.espressif.com/projects/esp-idf/zh_CN/latest/esp32s3/api-reference/peripherals/index.html) 2. **示例代码**: - GitHub仓库:[esp-idf/examples/peripherals](https://github.com/espressif/esp-idf/tree/master/examples/peripherals) - 音频开发参考:[esp_dispatcher_dueros](https://github.com/espressif/esp-idf/tree/master/examples/advanced_examples/esp_dispatcher_dueros)[^2] --- ### **四、注意事项** ⚠️ **电气特性**: - GPIO工作电压:$3.3V$(禁止输入5V信号) - 驱动电流:单引脚最大$40mA$(总电流不超过$200mA$) - 建议为电机等大功率设备添加驱动电路(如MOSFET) 🔧 **调试建议**: 1. 优先使用内置USB-CDC调试,无需CH340芯片[^1] 2. Micropython开发可搭配Thonny IDE[^3] 3. 复杂项目建议使用ESP-IDF+VSCode扩展 --- ### **相关问题** 1. ESP32-S3的GPIO引脚复用规则是怎样的? 2. 如何通过ESP32-S3驱动RGB LED屏幕? 3. Micropython和ESP-IDF开发外设驱动有何优劣? > 引用文献: > [^1]: ESP32内置USB-CDC功能说明 > [^2]: ESP32-S3音频开发示例 > [^3]: Micropython环境配置及外设控制
