keil MDK使用虚拟示波器

最新推荐文章于 2025-03-01 12:34:03 发布
最新推荐文章于 2025-03-01 12:34:03 发布
阅读量9.9k 收藏 11
点赞数 1
分类专栏： 嵌入式入门 STM32学习 嵌入式
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/u011046042/article/details/80750817
版权
在硬件开发中，为分析信号，本文介绍了如何利用Keil MDK及其工具Array Visualization V1.0设置虚拟示波器。首先安装Keil MDK，然后下载并配置相关选项，包括启用更新选项和设置TCP端口号。通过编写代码并编译运行，可以在虚拟示波器上观察到信号显示。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

  • 背景
    再硬件开发的过程中需要对一些个信号进行分析，总会想到使用示波器逻辑分析仪等工具。

  • 方法
    1、安装keil mdk
    这里写图片描述
    2、下载工具
    Keil Array Visualization V1.0
    这里写图片描述
    3、打开相关的选项
    这里写图片描述

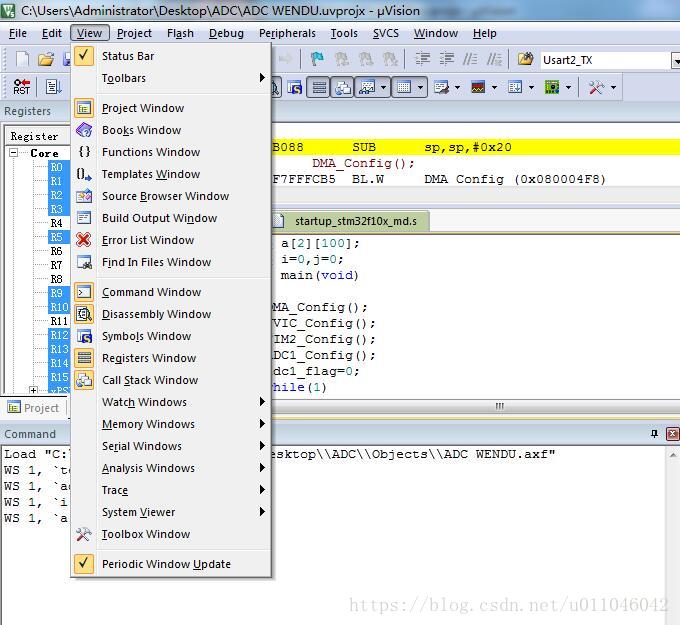

    打开update选选项
    这里写图片描述

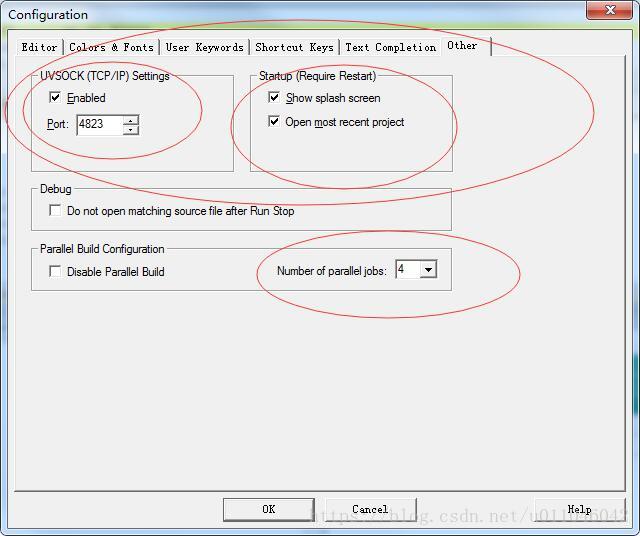

    打开TCP端口号相关的选项

  • 实例与运行效果
    1、代码：
