【通信原理（含matlab程序）】实验四 升余弦滚降基带传输

💥💥💞💞欢迎来到本博客❤️❤️💥💥
本人持续分享更多关于电子通信专业内容以及嵌入式和单片机的知识，如果大家喜欢，别忘点个赞加个关注哦，让我们一起共同进步~

一、实验目的

1、理解余弦滚降基带传输的原理和主要特点；
2、理解眼图的有关概念；
3、掌握上述matlab程序实现。

二、实验内容

设基带传输系统为滚降系数分别为0,0.5,1的余弦滚降特性，
1、画出接收端的基带数字信号波形；
2、画出接收端的眼图。

三、实验原理

1.余弦滚降基带传输
理论上要达到无码间干扰，依照奈奎斯特第一准则：
基带传输系统在时域应满足：

基带传输系统在频域应满足 ：

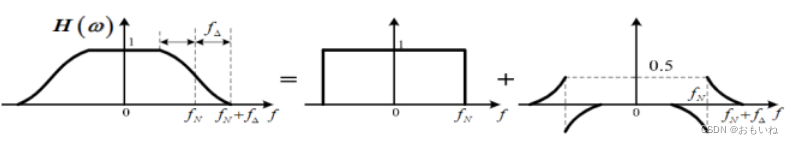

此时频带利用率为2,这是在抽样值无失真条件下，所能达到的最高频率利用率。由于理想的低通滤波器不容易实现，而且时域波形的拖尾衰减太慢，因此在得不到严格定时时，码间干扰就可能较大，因此使用余弦滚降克服了拖尾太慢的问题，如下图所示：

其在滚降部分在FN左右满足奇对称的特点，因此可以等效成一个理想低通滤波器，满足无码间串扰的条件。
如果滚降系数为a，此时频带利用率降为2/（1+a）baud/Hz，这同样是在抽样值无失真条件下，所能达到的最高频率利用率。
2.眼图
眼图就是将接收滤波器输出的，未经再生的信号，用位定时以及倍数作为同步信号在示波器上重复扫描所显示的波形（因传输二进制信号时，类似人的眼睛）。干扰和失真所产生的畸变可以很清楚的从眼图中看出。眼图反映了系统的最佳抽样时间，定时的灵敏度，噪音容限，信号幅度的畸变范围以及判决门限电平，因此通常用眼图来观察基带传输系统的好坏。

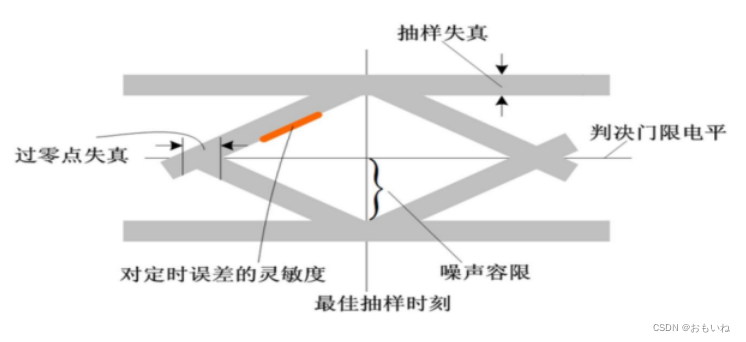

眼图的模型如下：

四、实验程序

close all;
Ts=1;%码元周期
N_sample=17;%每个码元抽样点数
eye_num=8;%眼图的个数
alpha=1;%滚降系数为1
N_data=1000;%码元数
dt=Ts/N_sample;%抽样时间间隔
t=-3*Ts:dt:3*Ts;%设置采样
%%</
