线缆束的辐射与抗干扰

内容：线缆束的辐射与抗干扰

一、模型描述

1.1模型描述：



图1：线缆与环境-全模型示意图，包括线缆截面形式

1.2计算方法描述：

采用矩量法-MoM+MTL

1.3 线缆规格：

采用两根单线组成的带屏蔽层的线束

线束规格：

半径：0.5 mm

导体材料：σ = 4x106 S/m

线间距：2 mm

线束介质层半径：2.25 mm

屏蔽层材料：σ = 1x105 S/m

屏蔽成厚度：0.25 mm

绝缘层材料采用PET

1.4 线缆外围电路连接

R=75 ohm

C=10 pF

L=10 nH

屏蔽层与地之间的阻抗R=1000 ohm



图2：外围电路连接 起始端（左）、终止端（右）

1.5计算参数：

线缆的辐射-Radiation

线缆的抗干扰-Irradiation

二、主要流程：

启动CadFEKO，打开自带的工程（在…/Base/文件夹中）一个工程：Shielded_Two_Wire_Bench_Base.cfx，在该工程中，已经定义了各种参量。在以下的各个操作过程中，可以即时保存做过的任何修正。

2.1：读入载体网格模型

点击 “Home” 菜单（或左上角的主菜单）中的 “Import->mesh”，弹出“Import mesh”对话框：

在“Advanced”标签，修正Scale factor to metres的值为0.01，其他参数采用默认

在“File and format”标签，点击Browse按钮，找到自带的网格文件“Bench.nas”，直接读入；

点击功能键“F5”适中显示模型，把新导入的网格模型更名为“Bench”；





图3：导入载体的网格模型

把网格模型转成几何模型：在左侧树型浏览器中，展开“Model->Geometry”节点，选中“Bench”模型，点击鼠标右键，选择“Use model mesh”；





图4：载体的几何模型

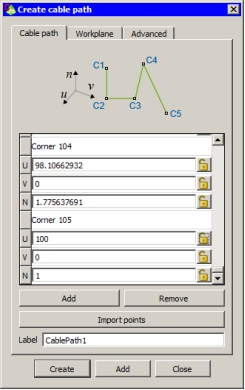

读入线缆走线文件：点击“Cables”菜单，点击左侧的“Cable path”按钮，弹出“Create cable patch”对话框：

点击“Import points”按钮，读入“..\Include\Cable_path.txt”,Delimiter修改为’Tab’，



图5：读入线缆走线坐标文件

线缆读入之后显示如下：



图6：读入线缆走线之后的显示

网格剖分规则设置：点击“Mesh->Polyline refinement”，弹出“Add polyline refinement”对话框：

点击“Import points”按钮，读入“../Include/Cable_Path.txt”；

Radius：tL1

Mesh Size：tL1

点击“Create”按钮
