Ogre Compositor分析

一、相关类及说明

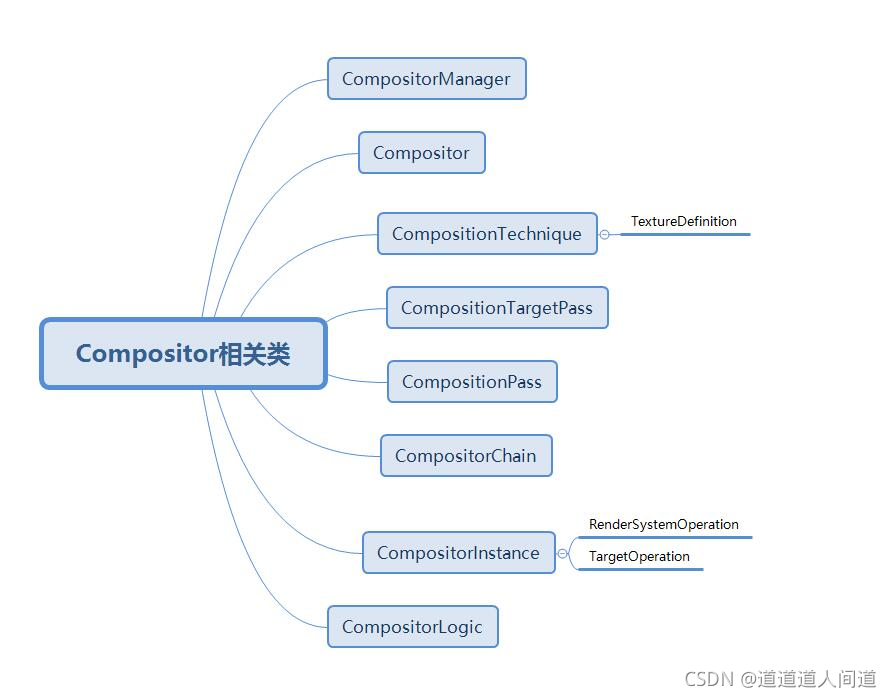

        下图列出了Ogre系统Compositor相关的类

1、CompositorManager

        主要负责管理合成器的加载、创建、销毁等操作

2、Compositor

        表示合成器对象的类，可类比材质系统中的Ogre::Material类

3、CompositionTechnique

        合成器的technique，被包含在Compositor对象中（一个Copositor对象可包含多个CompositionTechnique），可类比材质系统中的Ogre::Technique

4、TextureDefinition

        该类定义在CompositonTechnique类中，表示合成器纹理的定义，系统会根据这个定义创建或引用对应的纹理，这些纹理都具有渲染目标属性：TU_RENDERTARGET

5、CompositionTargetPass

        表示对一个对RenderTarget或Viewport的渲染，一个CompositonTechnique可以有多个CompositionTargetPass，在脚本中用关键字target或者target_output定义，可以定义多个target，但只能定义一个target_output，表示这个合成器的输出（取决于定义输出目标可是纹理或者窗口）。

6、CompositionPass

        表示在合成顺序中的一个操作，用于在渲染队列之间交错渲染系统命令，具体有如下命令：

        /** Enumeration that enumerates the various composition pass types.
        */
        enum PassType
        {
            PT_CLEAR,           /// Clear target to one colour
			PT_STENCIL,			/// Set stencil operation
            PT_RENDERSCENE,     /// Render the scene or part of it
            PT_RENDERQUAD,      /// Render a full screen quad
			PT_RENDERCUSTOM		/// Render a custom sequence
        };

7、CompositorChain

        表示一个合成效果链，包含了多个合成器实例对象，用于达到多个合成效果的有序合成。

8、CompositorInstance

        表示一个合成器对象的实例，被包含在CompositorChain中

9、RenderSystemOperation

        CompositorInstance的内部类，对先前CompositionPass类的渲染操作的实现，如果系统默认的实现不能够满足需求，则需要自己继承该类，完成相应的渲染操作

10、TargetOperation

        表示对一个RenderTarget的操作设置，包含一个或多个RenderSystemOperation对象

11、CompositorLogic

        一个监听器类，接口如下：

    /** Called when a compositor instance has been created.
	    @remarks
	    This happens after its setup was finished, so the chain is also accessible.
	    This is an ideal method to automatically attach a compositor listener.
    */
	virtual void compositorInstanceCreated(CompositorInstance* newInstance) {}

	/** Called when a compositor instance has been destroyed
	    @remarks
	    The chain that contained the compositor is still alive during this call.
    */
	virtual void compositorInstanceDestroyed(CompositorInstance* destroyedInstance) {}

二、合成器脚本

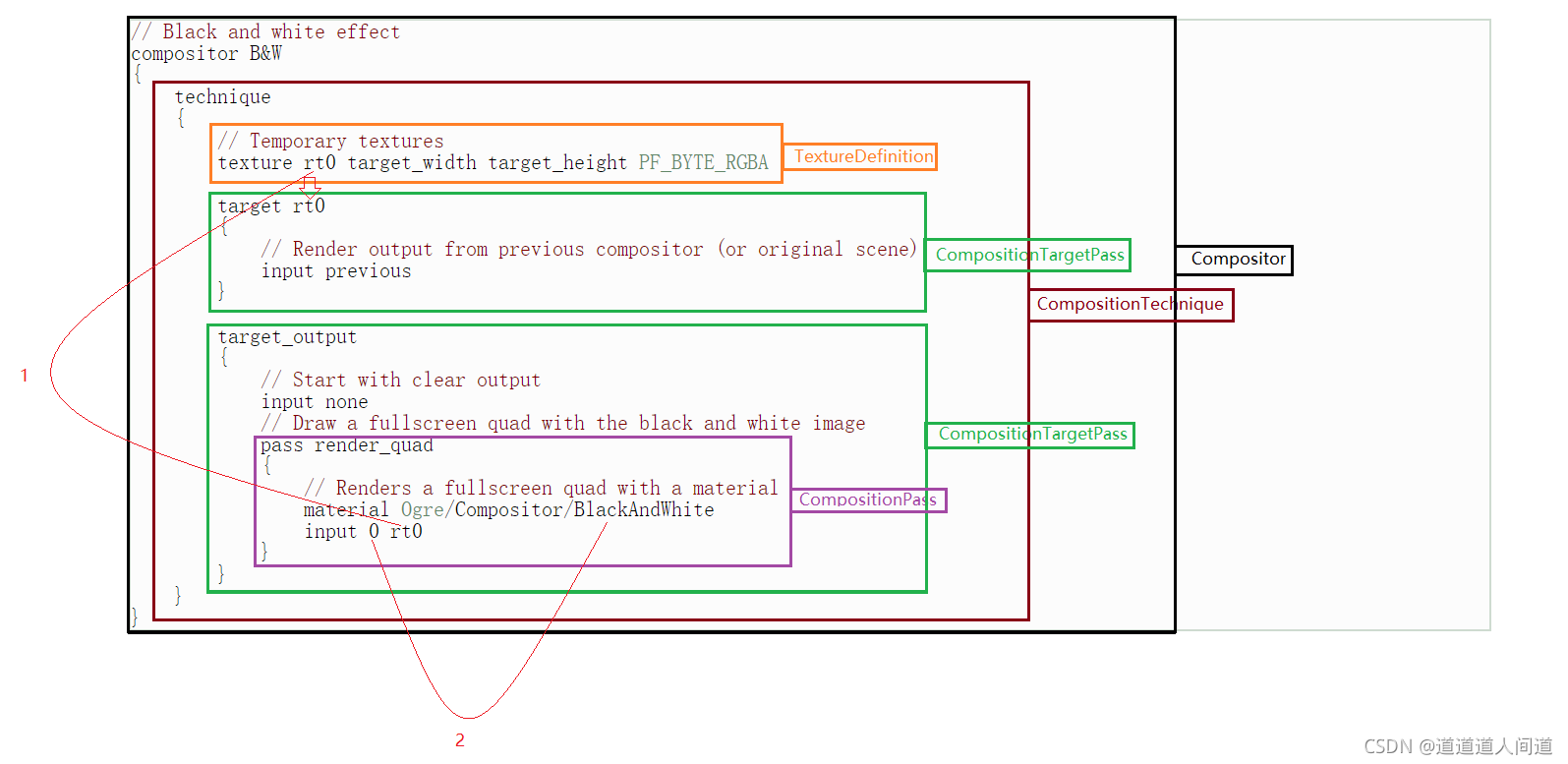

脚本示例如下

 涉及到的类有5个，不同颜色的矩形框对应不同的类及内容；需要说明以下几点：

1、TextureDefinition提供纹理定义与创建，为后续的CompositionTargetPass所使用，此例中有3处rt0，指的都是统一纹理对象，第一处是定义与创建；第二处表示rt0作为渲染目标，将内容渲染到rt0纹理中；第三处是将rt0纹理作为输入，替换掉材质中纹理单元索引为0的纹理。

2、CompositionTargetPass这里是用了两种方式定义，如前面讲到的，用target可以定义多个，因为这表示中间过程，此例中input指定了内容的输入来源，如果在合成链中，此合成器前面还有可用的合成器实例，那么输入就是前面一个合成器实例的输出操作（target_output定义的那段），否则就是场景的内容渲染操作作为输入，然后根据操作将内容输出的rt0渲染目标上；而用target_output定义的只能有一个，表示此合成器的输出操作，此段一般是没有输入的，因为后续会将中间过程的结果rt0输入到材质中

3、pass段定义了CompositionPass对象，render_quad表明了此pass的渲染操作是用指定的材质绘制四边形

4、关于合成器的输出，如果在合成器链中，后面还有激活的合成器，且指定输入来源为前面合成器的输出操作（input previous），那么前面一个合成器并不会有输出到渲染目标，而是输出操作被引用而已；如果此实例为最后一个实例，或者合成链中后面没有激活的合成器实例，那么合成器的输出目的为指定视口下的窗口或这RenderTarget

5、正常情况下，如果应用合成器效果，那么原有的场景效果会作为合成链的数据输入，然后经过一系列处理，再将最终结果绘制到窗口或RenderTarget。不比担心场景会绘制多次。

注意：这里rt0只是纹理定义名，而非真正的纹理名；这里提供的材质名也是初始名，Ogre内部会对其进行拷贝和重命名，所以替换的纹理单元只是在新的材质上发生，即使其他地方使用该材质也不会受替换的影响。

三、合成器的使用

Ogre::CompositorManager::getSingleton().addCompositor(vp, compositorName, addPosition);
Ogre::CompositorManager::getSingleton().setCompositorEnabled(vp, compositorName, enabled);
