1 前言

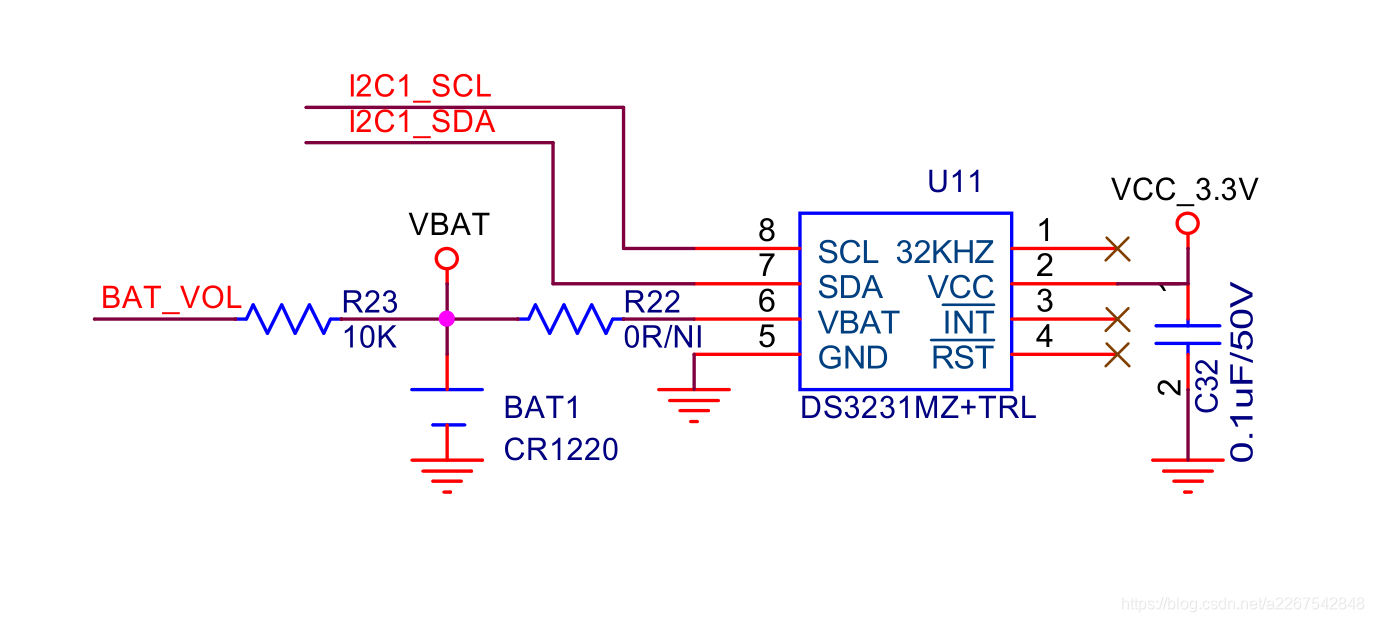

觉得Imx6内部的RTC时钟不是很准,于是外置RTC芯片ds3231

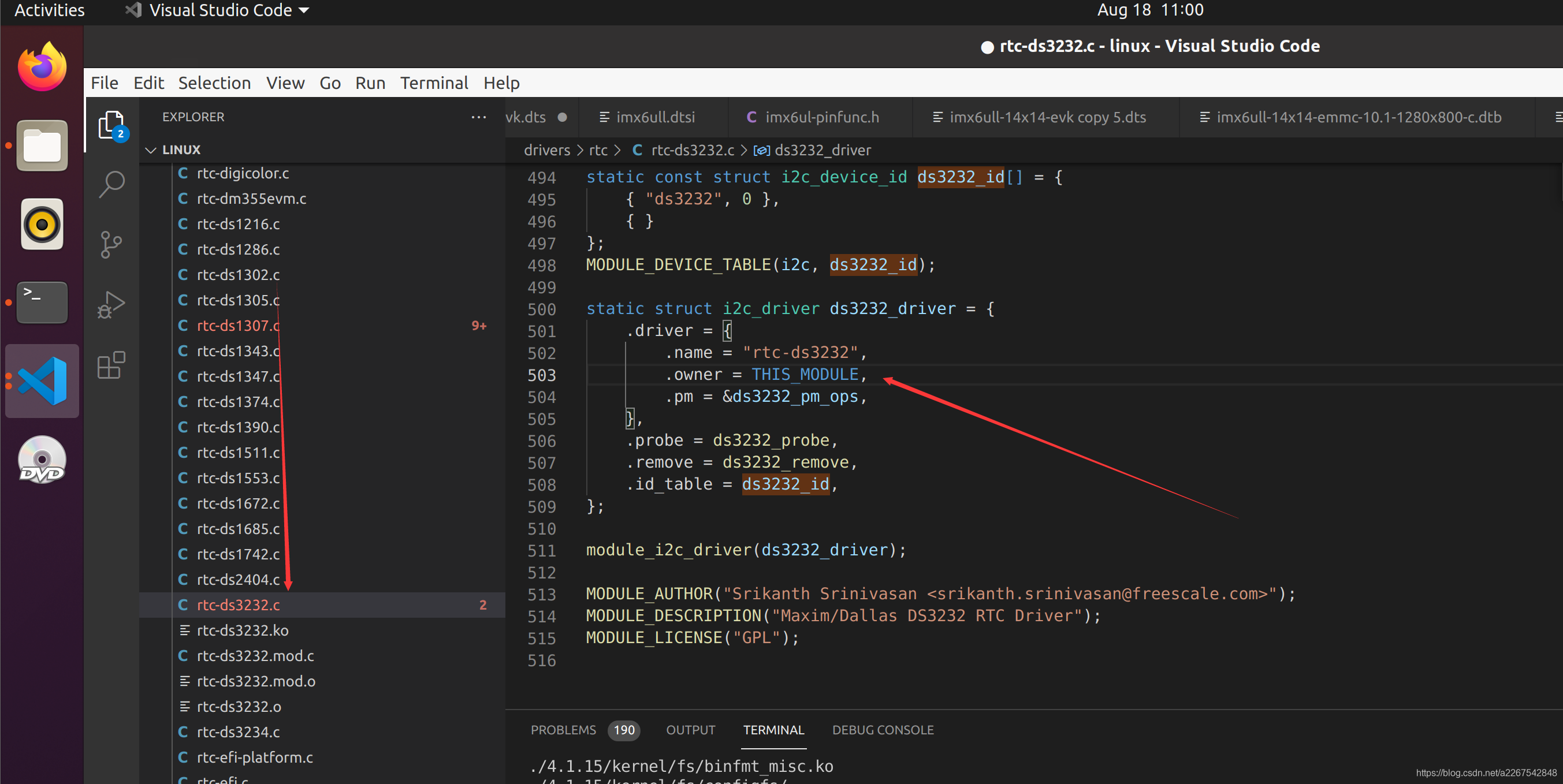

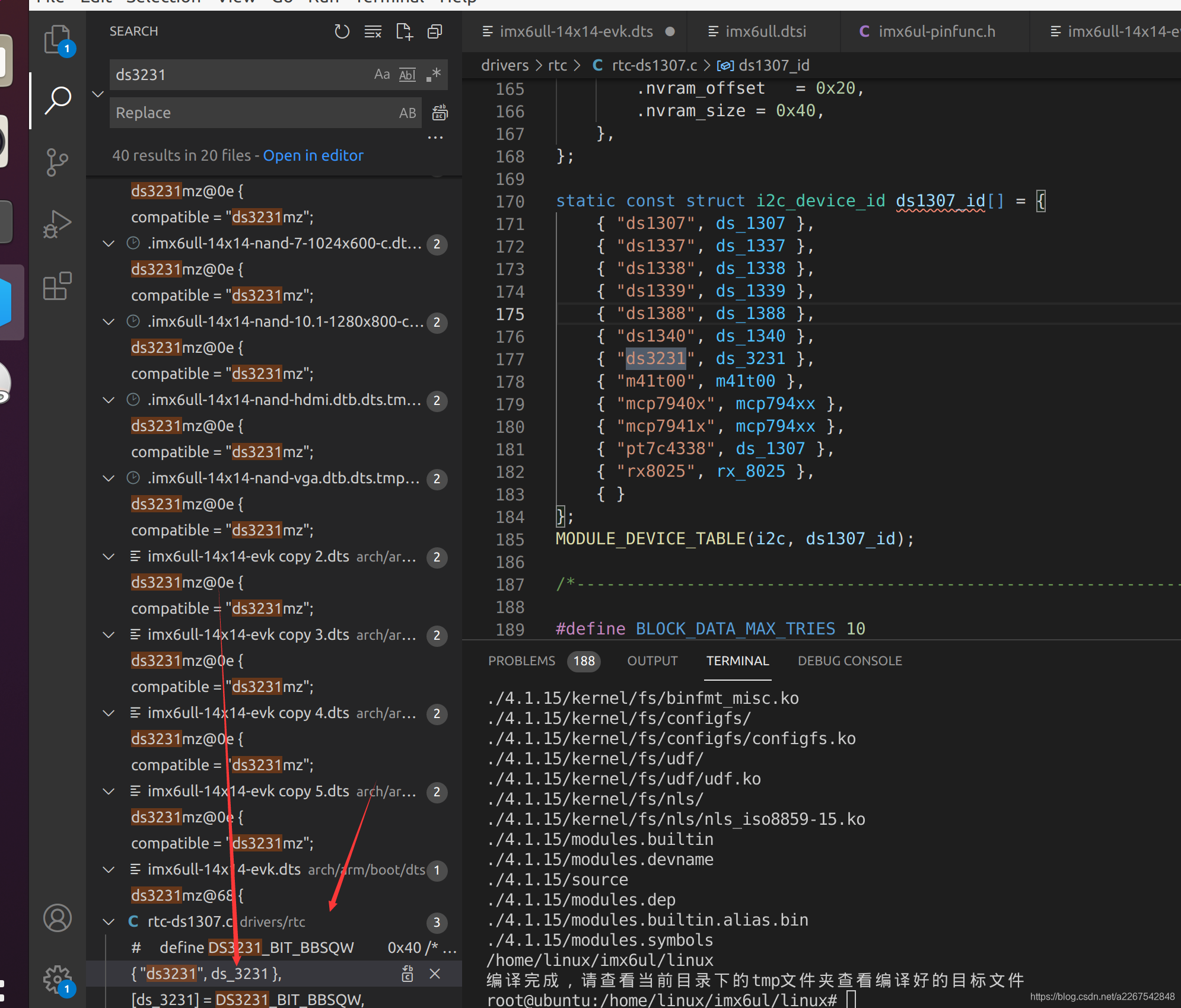

在源码里一查, 发现在driver/rtc/rtc-ds1307.c中

2 修改设备树

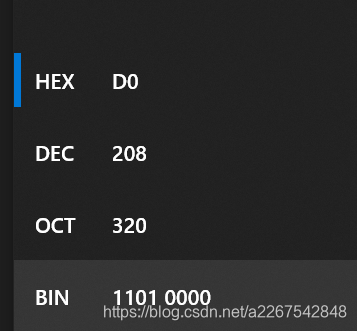

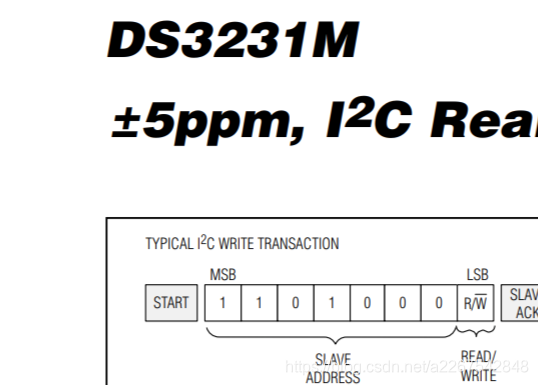

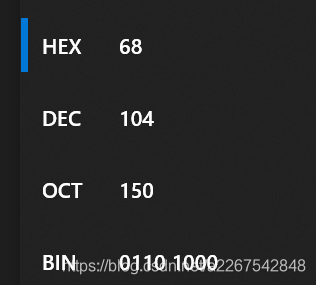

ds3231地址可以查询数据表: 0xd0 , 但是linux 设备树要右移一位, 于是就成了0x68

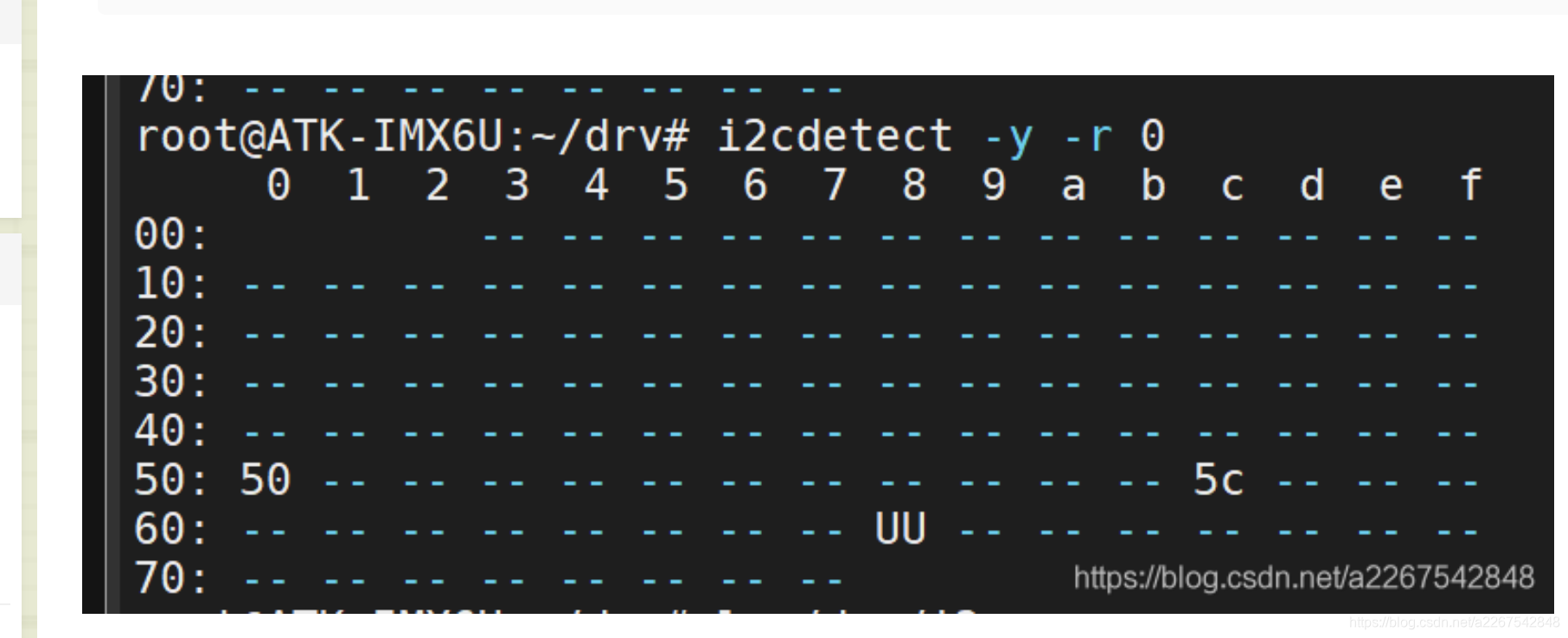

也可以通过i2ctest来检测地址

&i2c1 {
	clock-frequency = <100000>;
	pinctrl-names = "default";
	pinctrl-0 = <&pinctrl_i2c1>;
	status = "okay";

	/* EEPROM */
	at24c512c@50 {
		compatible = "at24c512c";
		reg = <0x50>;
		status = "ok";
	};

	/* 时钟芯片 */
	ds3231mz@68 {
		compatible = "dallas,ds3232";
		reg = <0x68>;
		status = "ok";
	};

2 修改内核支持

source /opt/fsl-imx-x11/4.1.15-2.1.0/environment-setup-cortexa7hf-neon-poky-linux-gnueabi
#配置defconfig文件
make imx_v7_defconfig -j 16

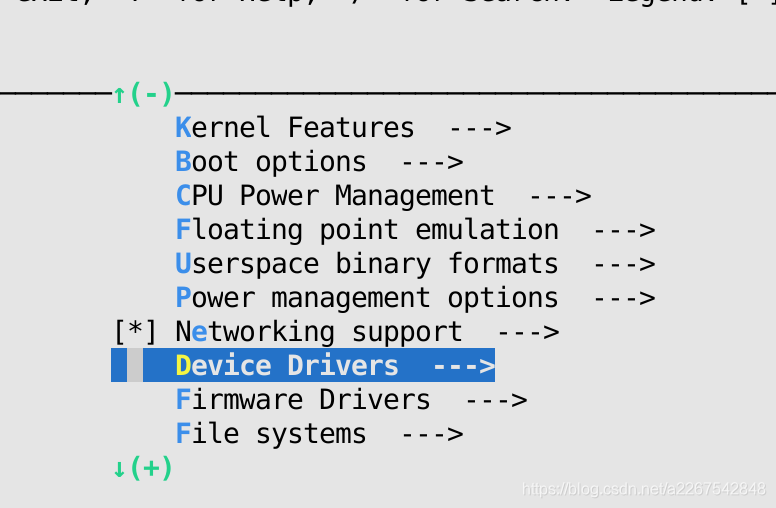

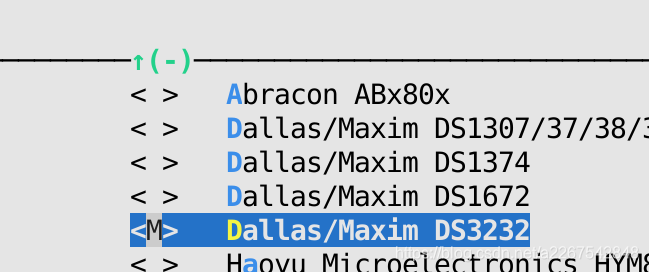

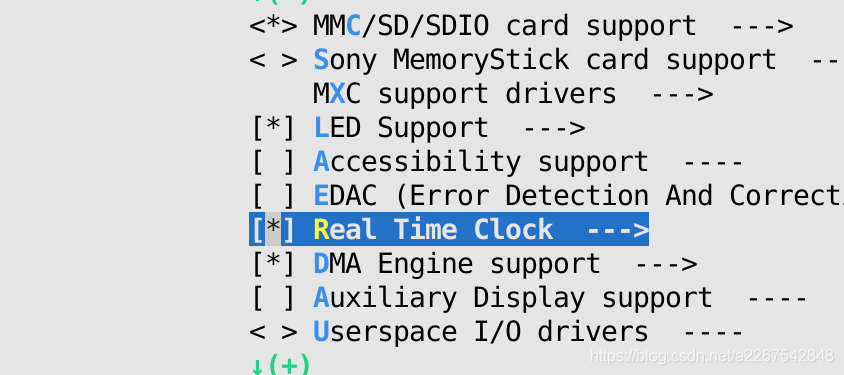

make menuconfig

#编译内核模块
make modules -j 16

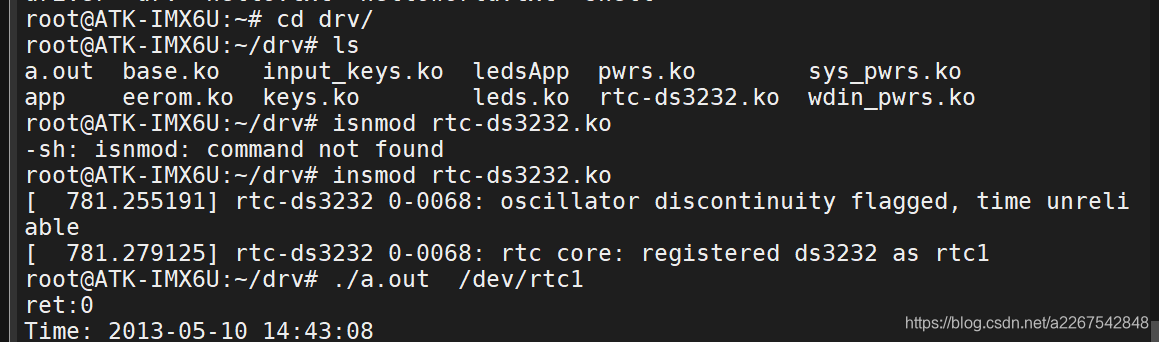

3 应用测试


#include <stdio.h>
#include <unistd.h>
#include <fcntl.h>
#include <sys/ioctl.h>
#include <linux/rtc.h>
#include <sys/ioctl.h>



int main(int argc, char** argv)
{
	int fds1302, ret;
	struct rtc_time rtc_tm;


	int fd, retvalue;
	char *filename;


	if(argc != 2){
		printf("Error Usage!\r\n");
		return -1;
	}

	filename = argv[1];
	/* 打开led驱动 */
	fds1302 = open(filename, O_RDWR);
	if(fd < 0){
		printf("file %s open failed!\r\n", argv[1]);
		return -1;
	}

	ret = ioctl(fds1302, RTC_RD_TIME, &rtc_tm);
    printf("ret:%d\r\n",ret);
	if(ret == 0)
	{
		printf("Time: %04d-%02d-%02d %02d:%02d:%02d\n", rtc_tm.tm_year+1900, rtc_tm.tm_mon+1,
        rtc_tm.tm_mday, rtc_tm.tm_hour, rtc_tm.tm_min, rtc_tm.tm_sec);
	}
	else{
    memset(&rtc_tm, 0, sizeof(struct rtc_time));
	rtc_tm.tm_year = 2013 - 1900;
	rtc_tm.tm_mon = 5 - 1;
	rtc_tm.tm_mday = 10;
	rtc_tm.tm_hour = 14;
	rtc_tm.tm_min = 18;
	rtc_tm.tm_sec = 59;
 	ret = ioctl(fds1302, RTC_SET_TIME, &rtc_tm);
    }
    return 0;
}

第一次打开会写入时间, 之后打开就是读取时间

把纽扣电池上了之后, 断电也能读取时间
