找了很久都没有cubmx来配置原子RGB屏幕的,于是自己写一个, 我的分辨率是7寸1024x600

使用RGB屏幕前提是配置好SDRAM,因为需要缓冲区是建立在SDRAM上面, 如何配置请看我这个文章https://blog.youkuaiyun.com/a2267542848/article/details/110944197

如果是其他RGB分辨率,需要改的地方有

1 时序

2 宏定义分辨率

3 LCD时钟

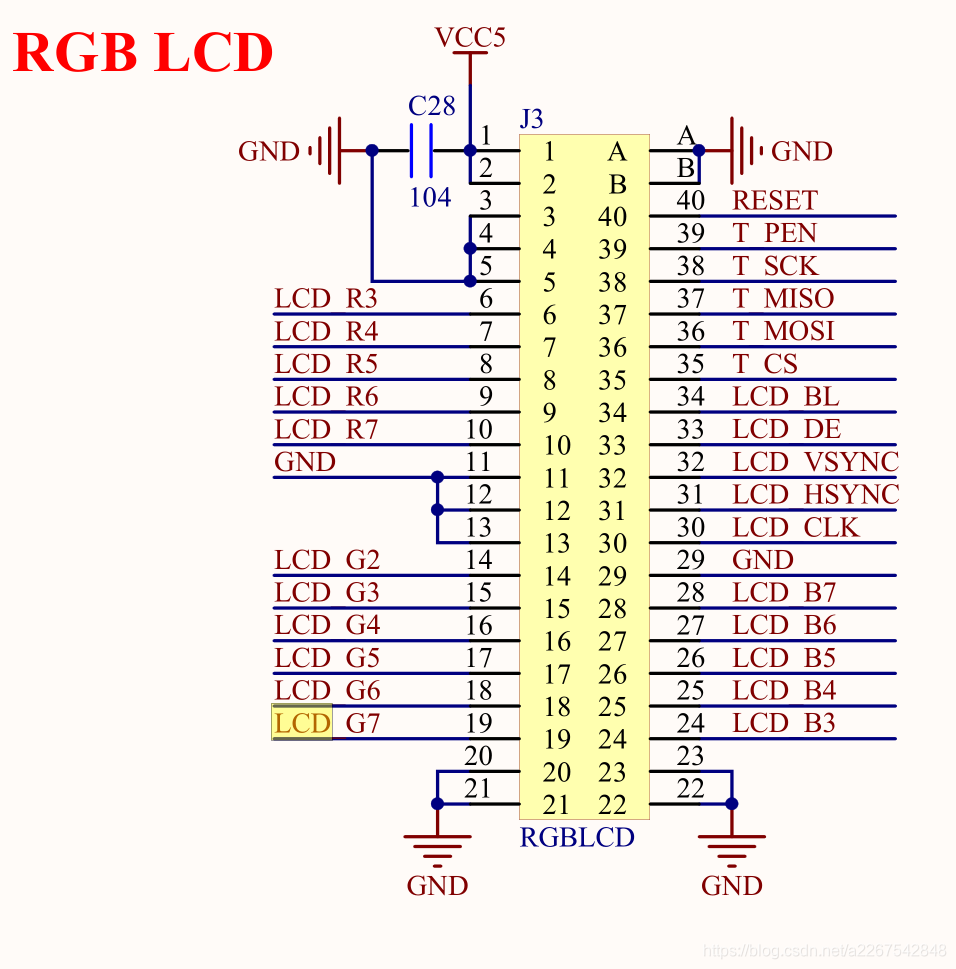

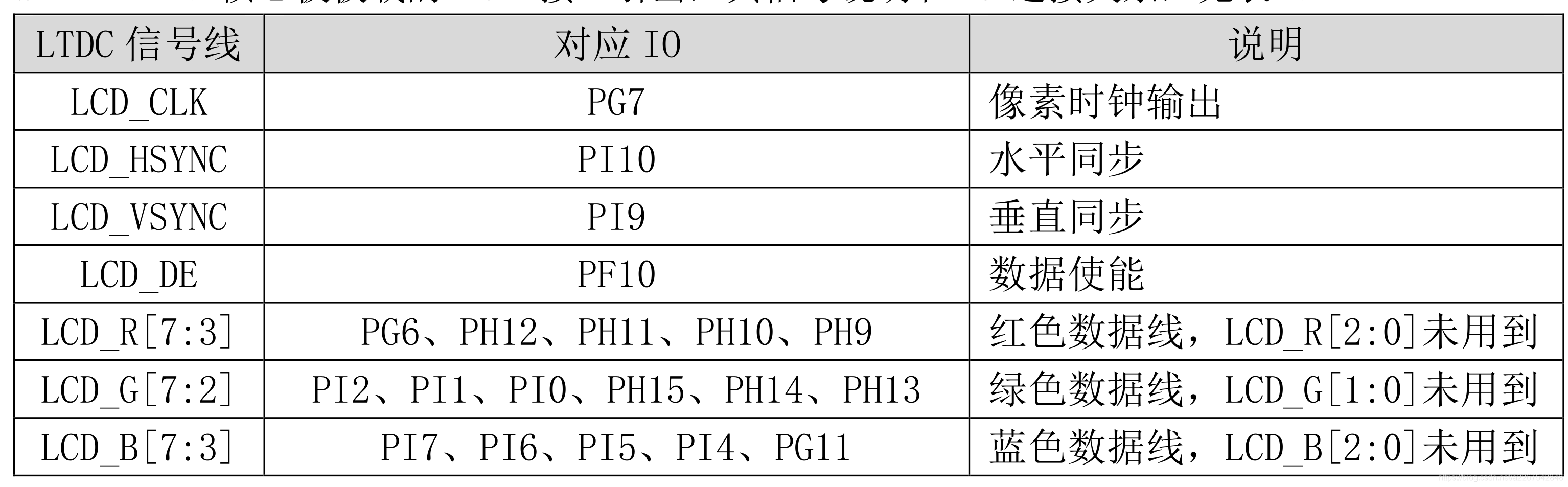

硬件接口

一定要注意引脚对应,不然会点不亮屏幕

cubmex配置

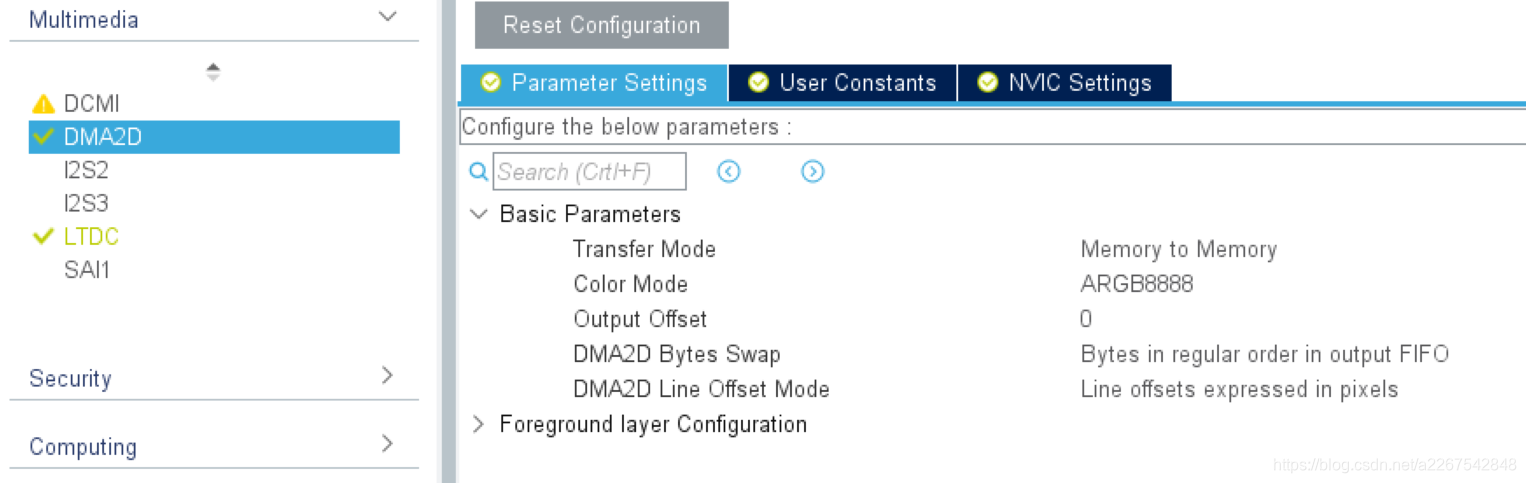

1 打开DMA2D

2 打开LTDC

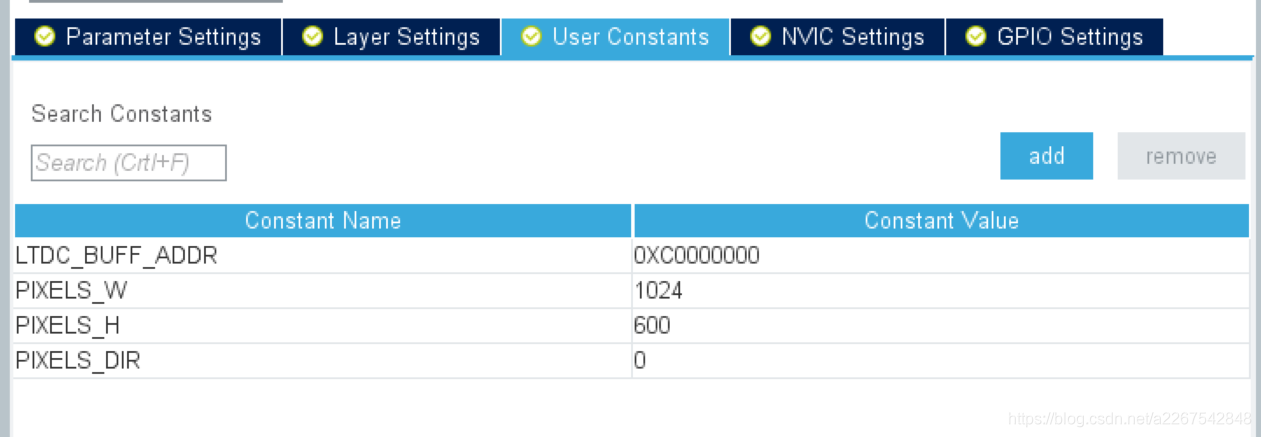

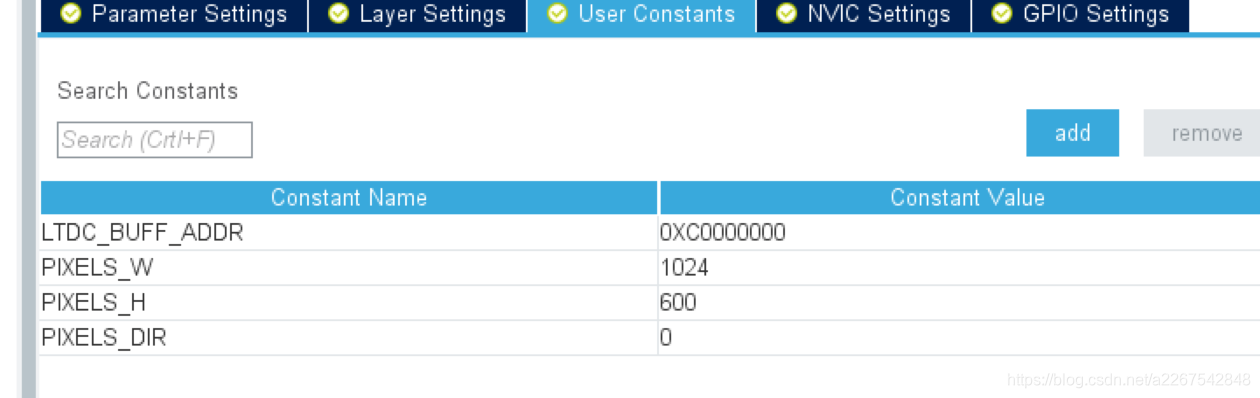

宏定义, 因为在配置时序和缓冲区都要分辨率, 所以直接配置为宏定义

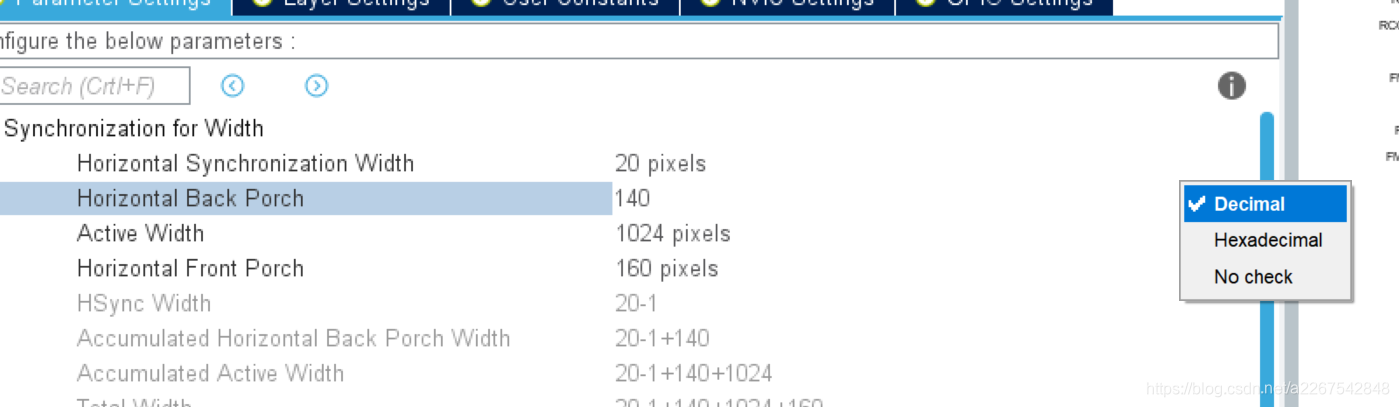

1 配置时序,这个PIXEL_W是宏定义, 在user constants里面我定义为1024 , 其他时序自己看原子的, 我的是1024分辨率就配置这

如果屏幕不能显示, 检查一下是否为这个配置, 记住一定要Decinmal, 下面才会计算20-1+40这些

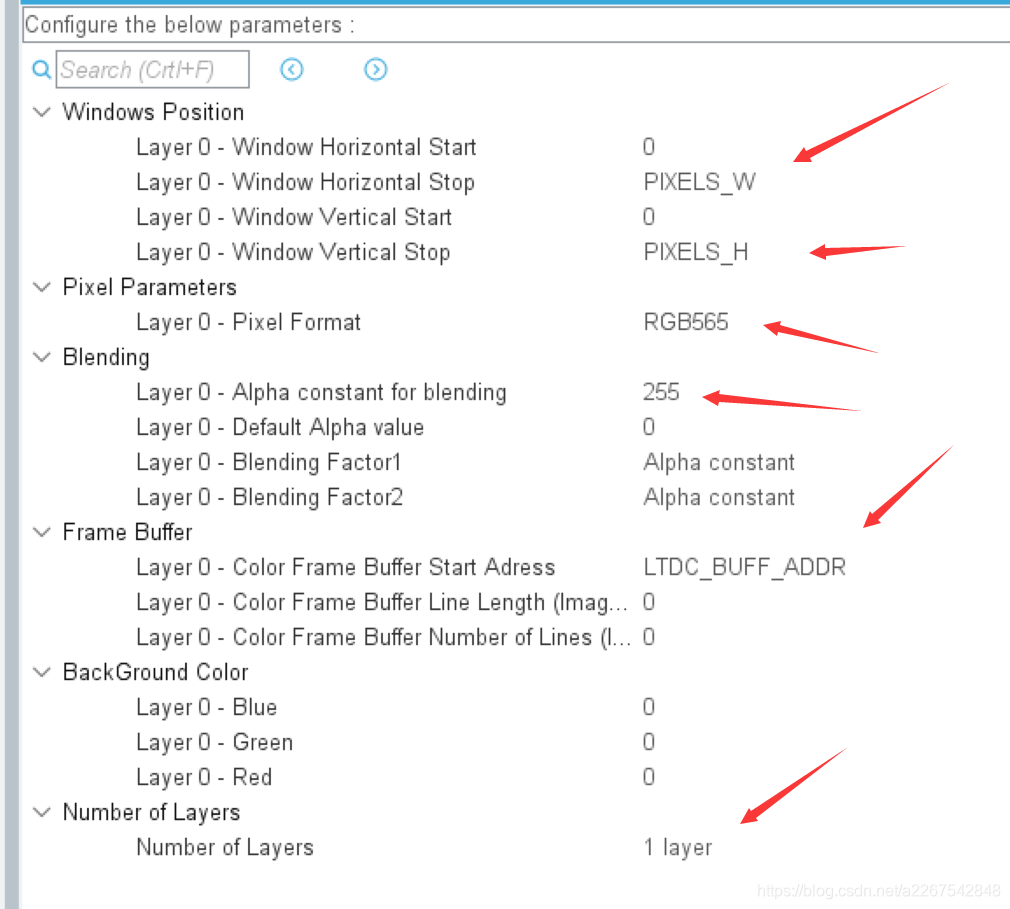

2 配置缓冲区

注意Alpha这个是255

3 配置宏定义(可选)

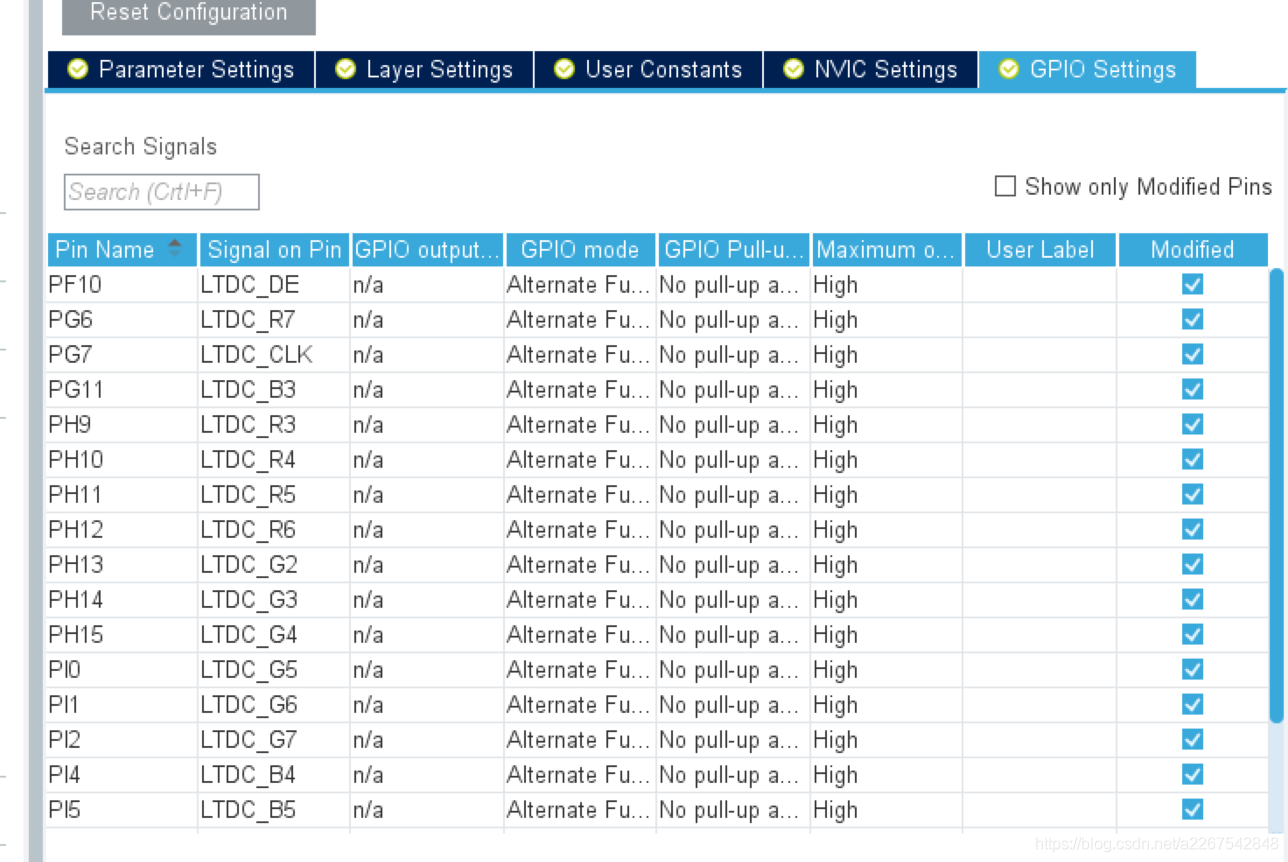

4 修改IO

因为默认的LTDC IO口不是原子屏幕的接口,所以需要调整IO口, 另外注意要把PB5这个引脚设置为输出, 这个是液晶背光控制

原子屏幕是没有DISP这个引脚的, 只有野火才有

IO口速度要设置为High, 有一次我设置为LOW, 结果跑不起

    /**LTDC GPIO Configuration
    PI9     ------> LTDC_VSYNC
    PI10     ------> LTDC_HSYNC
    PF10     ------> LTDC_DE
    PH9     ------> LTDC_R3
    PH10     ------> LTDC_R4
    PH11     ------> LTDC_R5
    PH12     ------> LTDC_R6
    PG6     ------> LTDC_R7
    PG7     ------> LTDC_CLK
    PH13     ------> LTDC_G2
    PH14     ------> LTDC_G3
    PH15     ------> LTDC_G4
    PI0     ------> LTDC_G5
    PI1     ------> LTDC_G6
    PI2     ------> LTDC_G7
    PG11     ------> LTDC_B3
    PI4     ------> LTDC_B4
    PI5     ------> LTDC_B5
    PI6     ------> LTDC_B6
    PI7     ------> LTDC_B7
    */

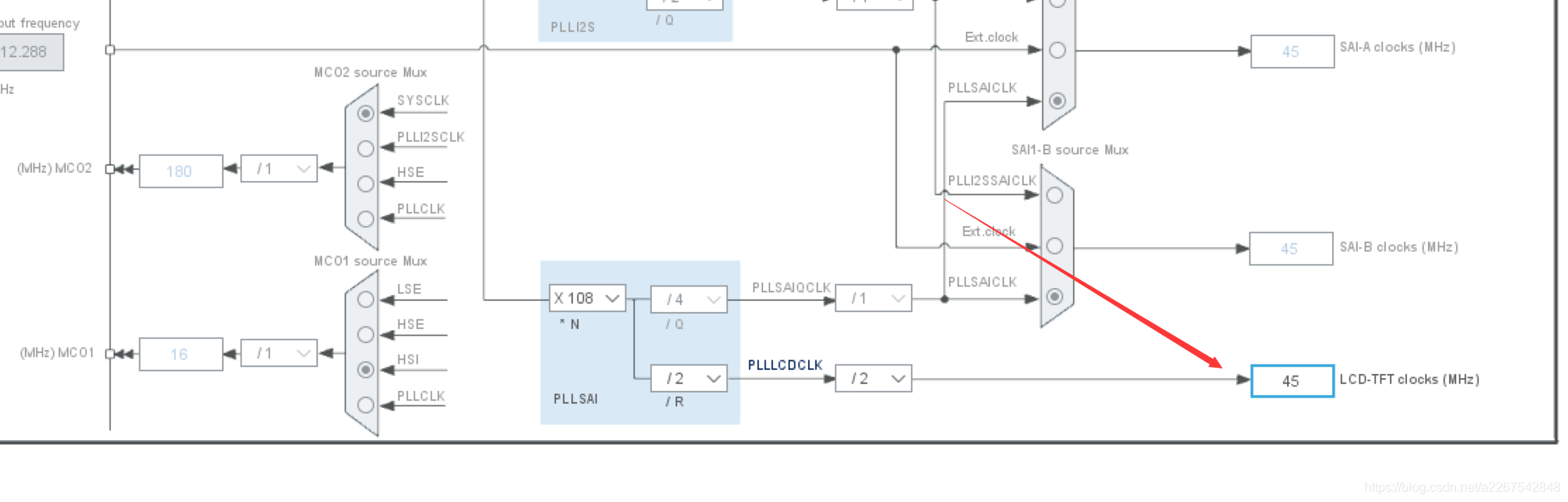

5 修改LCD_TFT时钟

我这个1024x600的时钟为45M, 其他分辨率请看原子文档

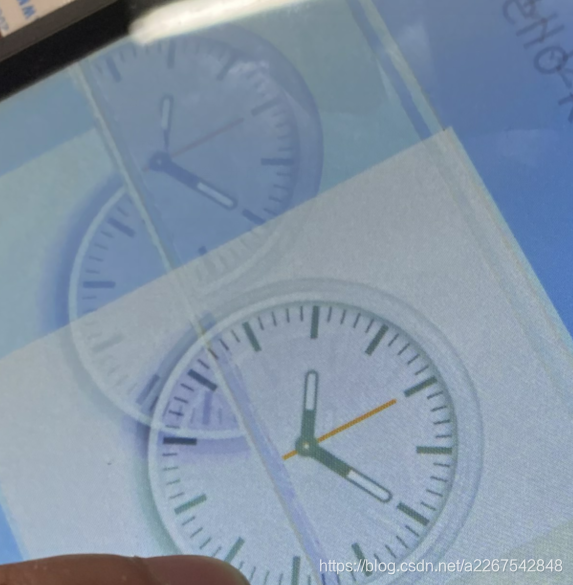

如果屏幕出现花屏, 就把时钟改小点, 改到25M, 如果是7寸1024x600 可以跑到45M时钟,如果不能跑到45M, 检查SDRAM时序和突发传输, 另外检查layer是不是只设置了一个

３　代码修改

ltdc.c 头部

/* USER CODE BEGIN 0 */
#include "dma2d.h"
//LCD帧缓冲区首地址,这里定义在SDRAM里面.
#define LCD_FRAME_BUF_ADDR			0XC0000000
//定义最大屏分辨率时,LCD所需的帧缓存数组大小
uint16_t g_ltdc_framebuf[PIXELS_W][PIXELS_H] __attribute__((at(LCD_FRAME_BUF_ADDR)));
/* USER CODE END 0 */

自定义函数


/* USER CODE BEGIN 1 */

//LTDC填充矩形,DMA2D填充
//(sx,sy),(ex,ey):填充矩形对角坐标,区域大小为:(ex-sx+1)*(ey-sy+1)
//color:要填充的颜色
//有时候需要频繁的调用填充函数，所以为了速度，填充函数采用寄存器版本，
//不过下面有对应的库函数版本的代码。
void LTDC_Fill(uint16_t sx,uint16_t sy,uint16_t ex,uint16_t ey,uint32_t color)
{
	uint32_t psx,psy,pex,pey;	//以LCD面板为基准的坐标系,不随横竖屏变化而变化
	uint32_t timeout=0;
	uint16_t offline;
	uint32_t addr;

		//坐标系转换
	if(PIXELS_DIR)	//横屏
	{
		psx=sx;psy=sy;
		pex=ex;pey=ey;
	}else			//竖屏
	{
		psx=sy;psy=PIXELS_H-ex-1;
		pex=ey;pey=PIXELS_H-sx-1;
	}
	offline=PIXELS_W-(pex-psx+1);
	addr=(LCD_FRAME_BUF_ADDR+2*(PIXELS_W*psy+psx));

	__HAL_RCC_DMA2D_CLK_ENABLE();	//使能DM2D时钟
	DMA2D->CR&=~(DMA2D_CR_START);	//先停止DMA2D
	DMA2D->CR=DMA2D_R2M;			//寄存器到存储器模式
	DMA2D->OPFCCR=LTDC_PIXEL_FORMAT_RGB565;	//设置颜色格式
	DMA2D->OOR=offline;				//设置行偏移

	DMA2D->OMAR=addr;				//输出存储器地址
	DMA2D->NLR=(pey-psy+1)|((pex-psx+1)<<16);	//设定行数寄存器
	DMA2D->OCOLR=color;						//设定输出颜色寄存器
	DMA2D->CR|=DMA2D_CR_START;				//启动DMA2D
	while((DMA2D->ISR&(DMA2D_FLAG_TC))==0)	//等待传输完成
	{
		timeout++;
		if(timeout>0X1FFFFF)break;	//超时退出
	}
	DMA2D->IFCR|=DMA2D_FLAG_TC;		//清除传输完成标志
}
// 清屏
void LTDC_Clear(uint32_t color)
{
   LTDC_Fill(0,0,PIXELS_H-1,PIXELS_W-1,color);
}

// 电源打开
void LTDC_ON(void)
{
	HAL_GPIO_WritePin(LCD_BK_GPIO_Port,LCD_BK_Pin,1);
}
// 电源关闭
void LTDC_OFF(void)
{
	HAL_GPIO_WritePin(LCD_BK_GPIO_Port,LCD_BK_Pin,0);
}
// 初始化
void LTDC_Init(void)
{

	HAL_LTDC_SetWindowPosition(&hltdc,0,0,0);  //设置窗口的位置
  HAL_LTDC_SetWindowSize(&hltdc,PIXELS_W,PIXELS_H,0);//设置窗口大小

	LTDC_ON();
	LTDC_Clear(0XFFFFFFFF);         //清屏
	return;
}


/* USER CODE END 1 */

ltdc.h

/* USER CODE BEGIN Private defines */

//画笔颜色
#define WHITE         	 0xFFFF
#define BLACK         	 0x0000
#define BLUE         	 	 0x001F
#define BRED             0XF81F
#define GRED 			 			  0XFFE0
#define GBLUE			 				0X07FF
#define RED           	 0xF800
#define MAGENTA       	 0xF81F
#define GREEN         	 0x07E0
#define CYAN          	 0x7FFF
#define YELLOW        	 0xFFE0
#define BROWN 			    0XBC40 //棕色
#define BRRED 			    0XFC07 //棕红色
#define GRAY  			    0X8430 //灰色
/* USER CODE END Private defines */

void MX_LTDC_Init(void);

/* USER CODE BEGIN Prototypes */

void LTDC_Init(void);
void LTDC_Fill(uint16_t sx,uint16_t sy,uint16_t ex,uint16_t ey,uint32_t color);
void LTDC_Clear(uint32_t color);
/* USER CODE END Prototypes */

主函数调用

  /* USER CODE BEGIN 2 */
	MX_SDRAM_InitEx();

	LTDC_Init();
	HAL_Delay(1000);
	LTDC_Clear(YELLOW);
	HAL_Delay(1000);
	LTDC_Clear(BLUE);
	HAL_Delay(1000);
	LTDC_Clear(RED);
  /* USER CODE END 2 */

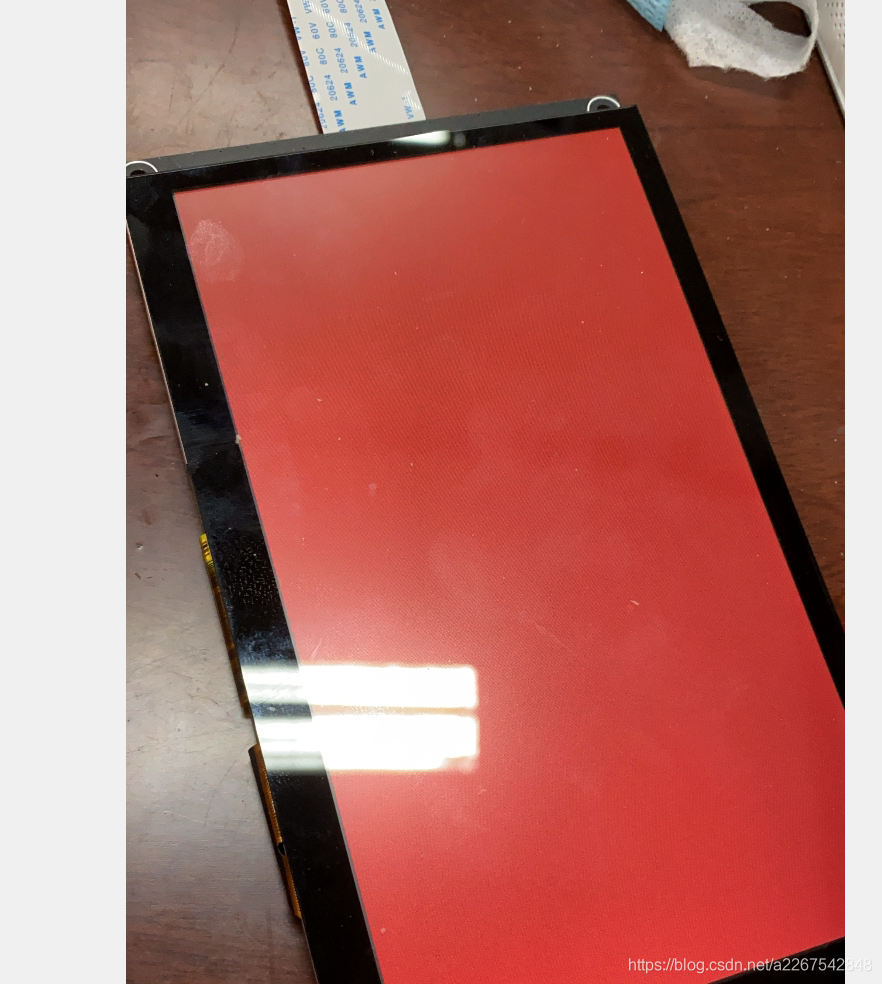

效果
