MCU RGB液晶背光驱动MP3302硬件参考设计

这个芯片用的比较多, 正点原子和很多厂商都是这个芯片, 但是网上参考设计很少

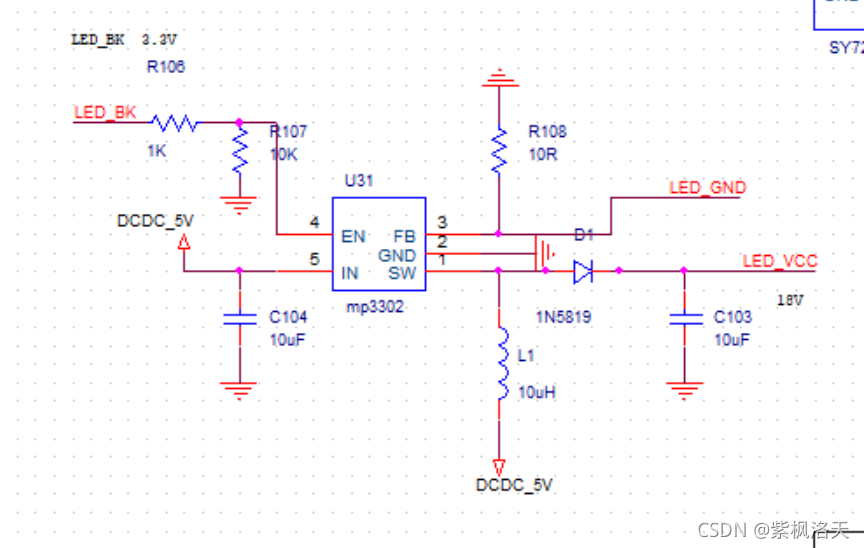

直接放图, 用最简单的电路来搭建



讲解

输入5V输出17V左右, 能正常点亮普通的RGB背光.

控制电流是R108, 一般是5R或者10R

EN引脚是使能,  高电平使能.  注意不要超过4V

L1是电感, 可以选择绕线电感或者一体电感.  4.7UH和10uH都可以,  但是22uH就不行

C103电容是必不可少的, 如果少了会发烫

常见问题

背光闪烁: 因为电流不足, 检测供电电流

背光不亮:  检测LED_VCC电压是否已经升压上去了

mp3302只在上电检测一次LED,  所以不能在LED VCC这里做开关切换

如果屏幕看起来白色在闪烁, 可能不是屏幕背光问题, 可能是液晶屏供电问题
