Shader开发(二)什么是网格

引言

在3D图形的世界中,无论是游戏中的角色、建筑,还是电影里的特效场景,一切视觉奇迹的起点都离不开一个核心概念——网格(Mesh)。那么,网格究竟是什么?简单来说,它是3D模型的“骨架”,由一系列几何元素组成,用于定义物体的形状和结构。本文将带你深入探索网格的构成、原理及其在3D渲染中的关键作用。

网格的组成部分

网格的核心在于它的几何数据,主要包括以下几个要素:

顶点(Vertices)

顶点是网格的基本构建单元,代表三维空间中的一个点,通常由x、y、z坐标定义。例如,一个立方体的网格会有8个顶点,每个顶点对应一个角落。顶点不仅是位置的体现,还可能携带额外信息,如颜色或纹理坐标。

边(Edges)

边是连接两个顶点的线段,勾勒出网格的轮廓。尽管在实际渲染中边不一定直接可见,但它们是构建面的基础。

面(Faces)

面是网格的表面,通常由多个顶点围成的多边形构成。在现代3D图形中,最常见的是三角面,因为三角形具有数学上的简单性和稳定性。一个三角面由3个顶点定义,它是渲染管线中最小的可绘制单位。

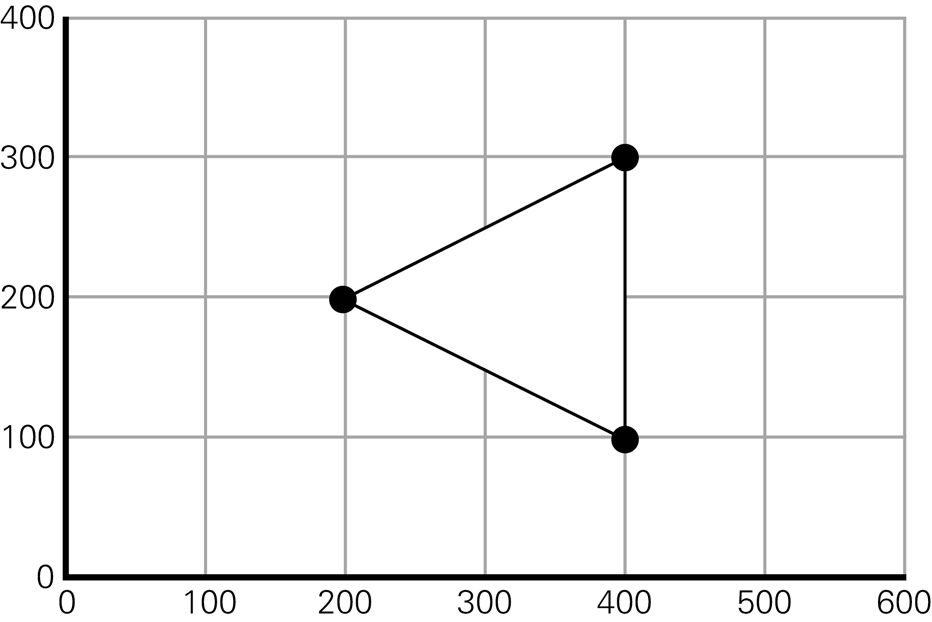

如下图是一个简单的三角形网格:

这些元素共同协作,形成了我们看到的3D物体。例如,一个简单的立方体网格包含8个顶点、12条边和6个面(每个面由两个三角形组成)。


顶点顺序与背面剔除

在定义网格时,顶点的排列顺序并非随意的,它直接影响渲染效果。这里引入一个重要概念:背面剔除(Backface Culling)

顶点顺序

三角面的顶点通常按顺时针或逆时针顺序定义,这一顺序决定了面的“朝向”。例如,假设我们从某个角度看一个三角面,如果顶点按逆时针排列,这个面就被认为是“正面”。

背面剔除

在渲染时,GPU会根据顶点顺序判断哪些面朝向摄像机,哪些背对摄像机。背对的面通常被剔除,不予渲染,从而节省计算资源。这在封闭物体(如球体或立方体)中尤为重要,因为背面通常不可见。

举个例子,想象一个立方体:当你从正面看时,只能看到3个面,另外3个背面被隐藏。背面剔除正是利用顶点顺序实现的优化手段。


网格与向量的关系

网格不仅定义了形状,还与向量密切相关,尤其是在光照和纹理计算中:

法向量(Normal Vector)

每个面或顶点都会关联一个法向量,用于表示其朝向。法向量垂直于表面,是计算光照效果的关键。例如,当光线照射到一个三角面上时,法向量与光线方向的夹角决定了表面的明暗程度。

切向量与副法向量

在更复杂的渲染中(如凹凸贴图),网格可能还包含切向量和副法向量,用于增强细节表现。这些向量与顶点数据一起存储,确保渲染结果更真实。

通过这些向量,网格从简单的几何结构变成了具有动态表现力的3D模型。
