反激式开关电源设计与应用

一、主要环路及设计要素

1. 控制环路

   • 电压反馈环：通过光耦（如PC817）和基准源（如TL431）采样输出电压，调节PWM占空比。

   • 电流反馈环：检测初级侧电流（通过采样电阻），实现峰值电流控制，防止过流。

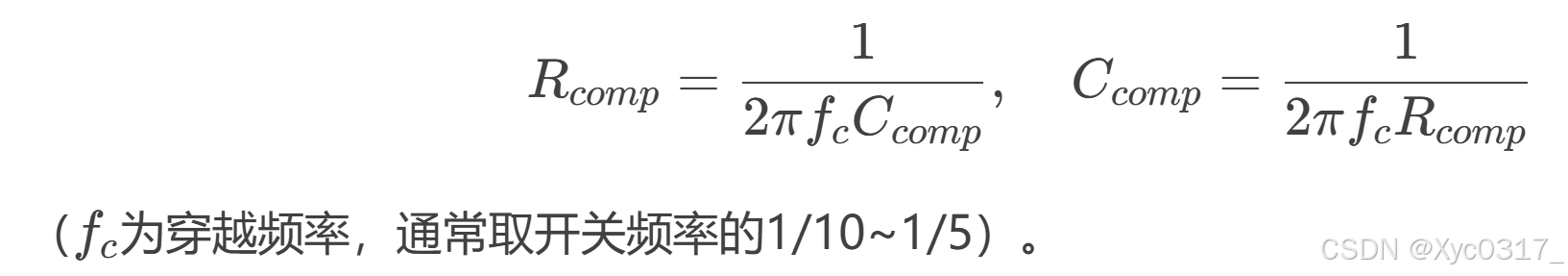

   • 补偿网络：需设计PI补偿器（如Type II补偿），确保环路稳定性。补偿参数计算：



2. 设计要素

   • 工作模式选择：DCM（断续模式）或 CCM（连续模式），DCM 更易控制但效率较低。

   • 开关频率：常用50kHz~150kHz，高频可减小变压器体积但增加开关损耗。

   • 隔离与安全：初级/次级间需满足爬电距离（如≥6mm）和耐压测试（如3kV AC/1min）。


二、关键器件选型与计算

以士兰SDH8654B反激方案为例

1. X电容泄放电阻
   元器件在电路中作用：
   ‌a、防止电击‌：当电源切断后，X电容上存储的电荷会通过泄放电阻放电；
   b、‌稳定电压‌：在滤波电路中，泄放电阻可以减小负载变化对输出电压的影响。当负载阻抗变化时，泄放电阻可以调节电流，从而减小输出电压的变化量，起到稳定电压的作用‌；
