反激式开关电源电流环路详解

        嘿，朋友们，今天咱们来聊聊反激式（Fly back）开关电源的电流环路。这玩意儿听起来复杂，但咱们一步步来，保证你能搞懂！

一、原边MOS管开通电流环路

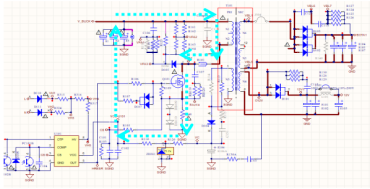

        首先，咱们得知道，当原边的MOS管开通（Ton）时，电流是怎么跑的。想象一下，电流从那个大电解电容的正极出发，一路狂奔到变压器的输入线圈，再绕个弯儿从输出线圈出来，经过开关MOS管，再到RENSE电阻，最后回到大电解电容的负极。这一路，就像蓝色虚线标的那样，变压器原边线圈就完成了储能的工作。简单吧？

二、原边RCD吸收电流环路

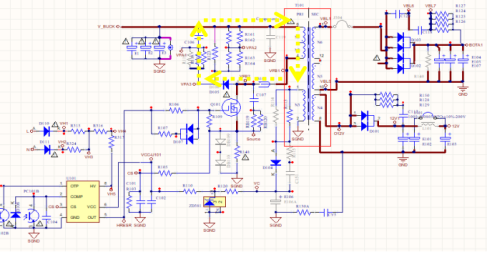

        接下来，咱们看看MOS管关断（Toff）时的情况。这时候，变压器初级线圈的电流可不会乖乖听话，一下子就停下来。它会产生一个反向电动势，试图阻止电流突变。为了保护咱们的开关MOS管不被这个尖峰电压冲坏，咱们用了个RCD吸收电路。在MOS管关断的时候，电流就会从变压器初级线圈的输出引脚跑到二极管那儿，再经过串联的电阻和电容，最后回到初级线圈的输入引脚。这个过程，就像黄色虚线标的那样。

三、原边RC吸收电流环路

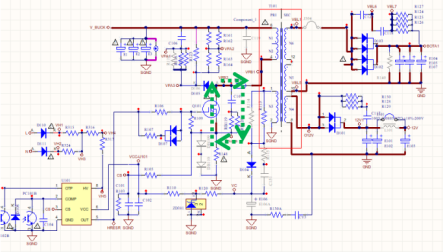

        哎，还没完呢！MOS管关断的瞬间，D极那儿可能会蹦出个很高的开关电压尖峰。要是这个尖峰超过了MOS管的承受能力，咱们的MOS管可就悲剧了。为了防止这事儿发生，咱们还有个RC吸收环路。电流会从MOS管的D极跑到电容那儿，再经过电阻，最后回到S极。这样，就能把那个讨厌的电压尖峰给消掉。这个环路，就是绿色的虚线标的那个。

四、原副边高频耦合环路

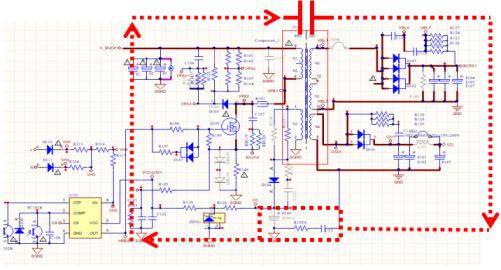

                说到反激变压器，理论上它是能隔离初次级之间的耦合的。但实际上，因为绕组之间寄生电容的存在，还有原副边寄生电容的捣乱，初次级之间还是会有点容性耦合。再加上变压器漏感的影响，初次级线圈之间还会存在互感，也就是感性耦合。这些高频耦合，就像红色虚线标的那样，虽然看不见摸不着，但它们确实在那儿捣乱。

五、次级电流环路分析

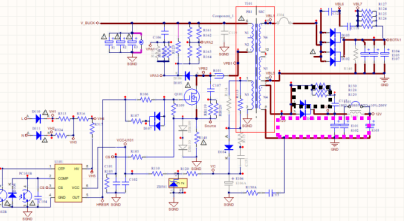

        最后，咱们来看看次级电流环路。当原边开关MOS管关断的时候，次级整流二极管就会导通，电流就会从那儿跑过去，形成一个环路，就像紫红色方框标的那样。而当原边开关MOS管开通的时候，次级整流二极管就关断了，这时候它的RC吸收环路就会起作用，就像黑色方框标的那样。

        好啦，说了这么多，你是不是对反激式开关电源的电流环路有了个大概的了解了呢？记得哦，学习这东西得慢慢来，一步步来，别急着吃热豆腐！
