• eNSP模拟VRRP实验
  1. 实验目的

1. 掌握VRRP（虚拟路由冗余协议）的基本原理和配置方法。
2. 理解VRRP中主路由器和备份路由器的角色及切换机制。
3. 学会使用eNSP 1.3.00.100 搭建VRRP 实验环境，并进行相关验证。

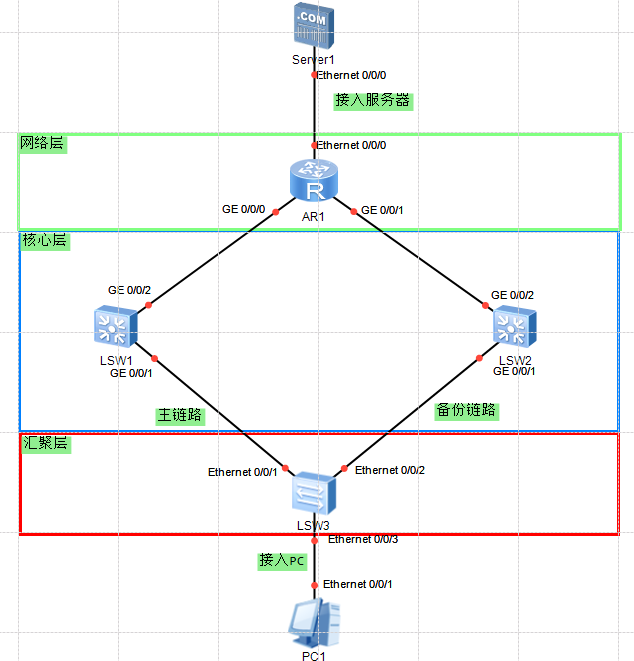

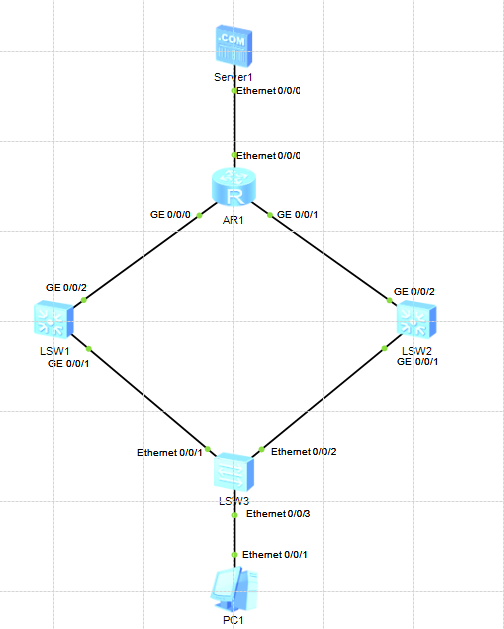

1.2 分层拓扑图

1.3拓扑细节说明

1.4 详细配置信息

1.4.1 PC配置

1.4.2 Server 配置

1.4.3 SW（接入交换机）配置

u t m

Sys

sysname SW

vlan batch 10

interface Ethernet0/0/1

 port link-type trunk

 port trunk allow-pass vlan 10

interface Ethernet0/0/2

 port link-type trunk

 port trunk allow-pass vlan 10

interface Ethernet0/0/3

 port link-type access

 port default vlan 10

1.4.4 Core1（核心交换机1）配置

u t m

Sys

sysname core1
