基本VRRP配置实验

VRRP定义

VRRP（ Virtual Router Redundancy Protocol ，虚拟路由冗余协议）是一种容错协议。通常，一个网络内的所有主机都设置一条缺省路由，这样，主机发出的目的地址不在本网段的报文将被通过缺省路由发往路由器 RouterA，从而实现了主机与外部网络的通信。当路由器 RouterA 坏掉时，本网段内所有以 RouterA 为缺省路由下一跳的主机将断掉与外部的通信产生单点故障。VRRP就是为解决上述问题而提出的，它为具有多播组播或广播能力的局域网（如：以太网）设计。

一、实验目的

通过实验了解VRRP协议的操作机制，掌握VRRP协议的基本配置。

二、实验内容

1.完成路由器VRRP的基本配置和结果验证

三、实验流程

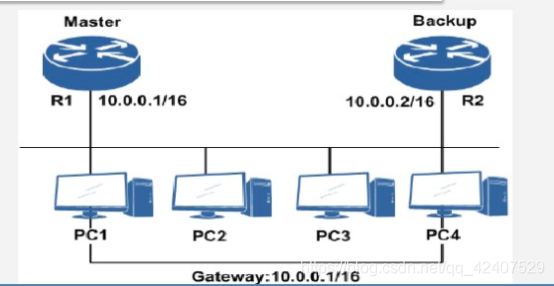

（一）配置任务说明

分别为R1,R2配置相同的VRRP组号及虚拟地址。为使R1作为主用路由器，要让R1设备具有较高优先级，可以先在R1上按照以下配置执行，因为相同优先级（默认100）情况下，先配置VRRP使其生效开始发布报文的路由器会作为组内的主用路由器。
（二）DHCP实验配置过程

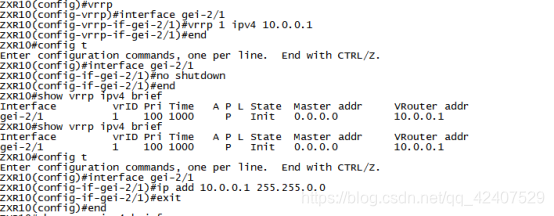

1、路由器R1的基本配置

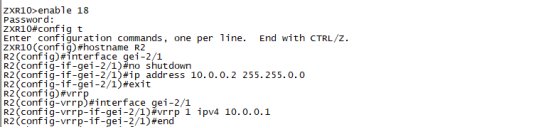

2、路由器R2的基本配置

四、查看和验证
（一）实验结果查看

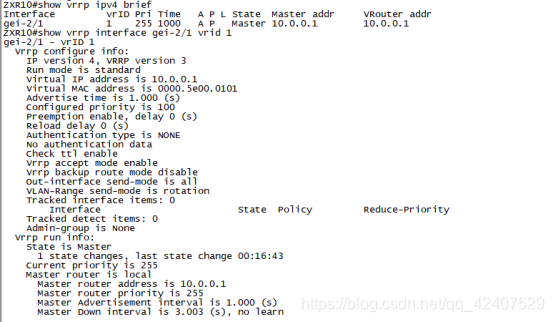

R1

R2

（二）实验结果验证

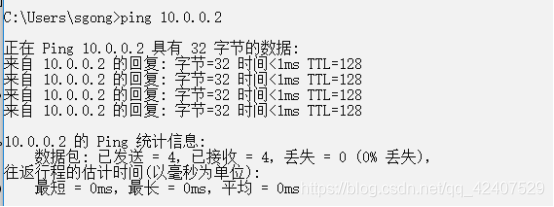

PC1

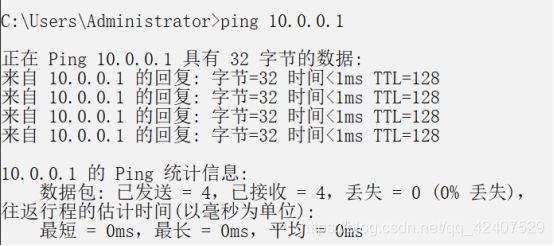

PC2

四、实验总结

虚拟路由冗余协议VRRP（Virtual Router Redundancy Protocol）通过把几台路由设备联合组成一台虚拟的路由设备，将虚拟路由设备的IP地址作为用户的默认网关实现与外部网络通信。当网关设备发生故障时，VRRP机制能够选举新的网关设备承担数据流量，从而保障网络的可靠通信。
