动态NAT实验

1.1 实验目的

1.理解动态NAT的工作原理通过公网地址池动态分配IP给内网主机（一对一临时映射）。

2.掌握路由器上动态NAT的配置流程（接口IP、ACL、地址池、NAT关联）。

3.本实验基于eNSP1.3.00.100，搭建动态NAT实验，验证内网主机共享公网地址池、IP动态分配。

1.2  实验拓扑图

1.2.1 拓步图配置说明

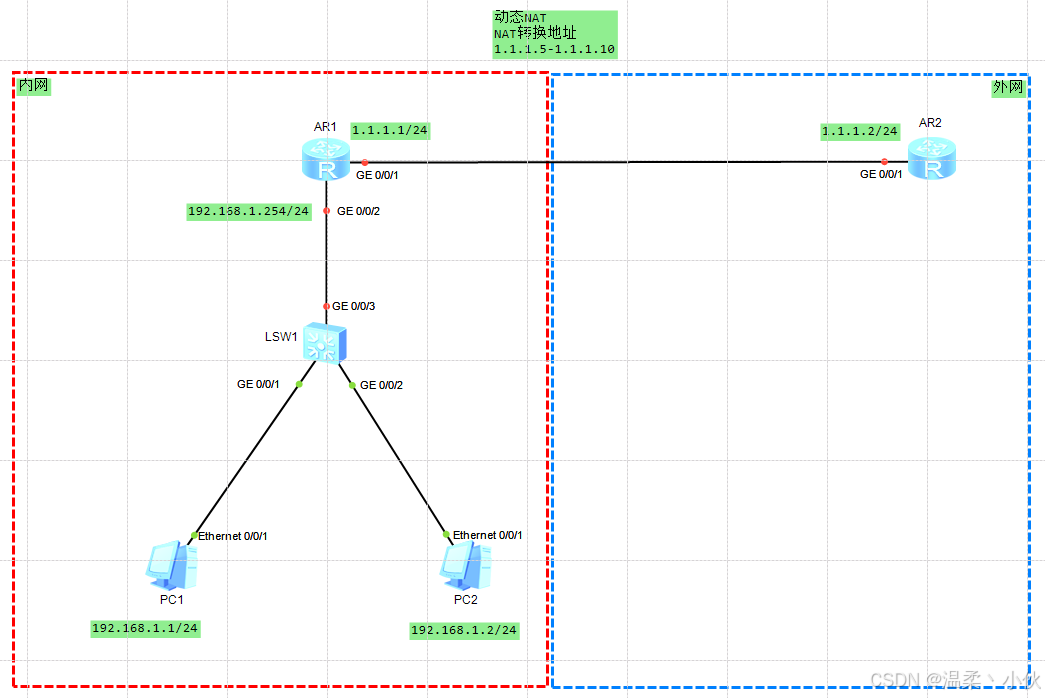

设备	接口	IP地址	核心角色
AR2	GE0/0/1（外网口）	1.1.1.2/24	外网节点
AR1	GE0/0/1（外网口） GE0/0/2（内网口）	1.1.1.1/24 192.168.1.254/24	连接外网AR2 内网网关（NAT设备）
SW	所有接口	无IP	内网交换设备
PC1	Ethernet0/0/1	192.168.1.1/24	内网主机（需NAT）
PC2	Ethernet0/0/1	192.168.1.2/24	内网主机（需NAT）

1.3 详细配置

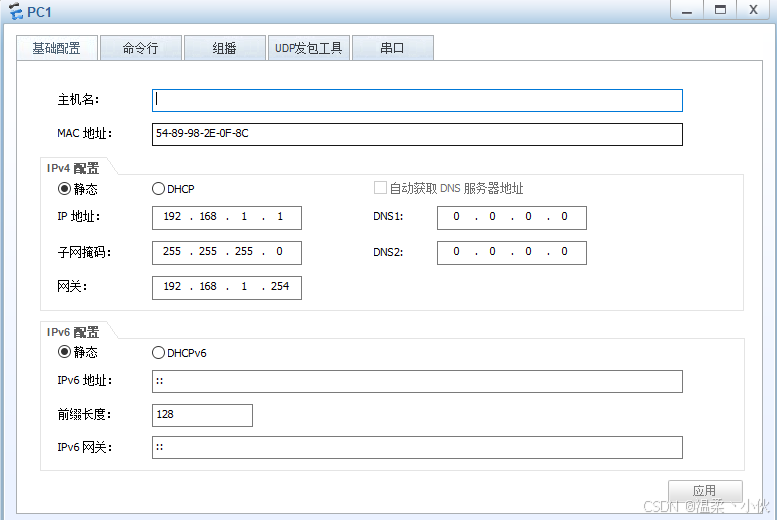

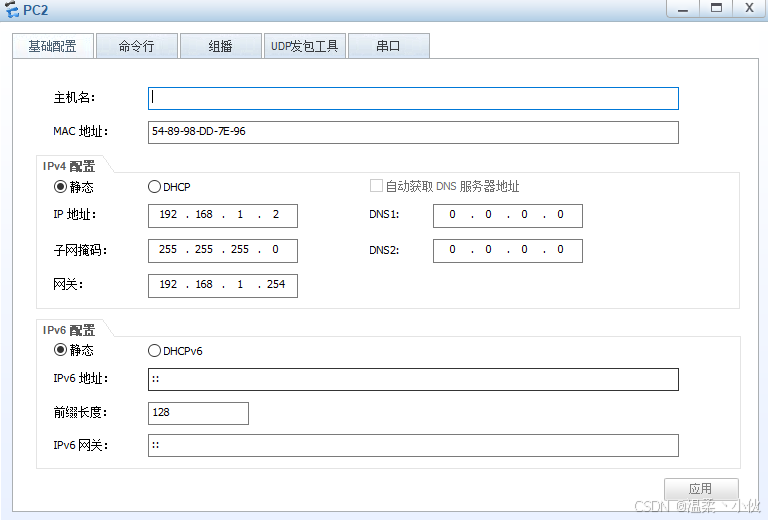

1.3.1  PC配置

1.3.2  AR1配置

U t m

Sys

sysname AR1

acl number 2000

 rule 5 permit source 192.168.1.0 0.0.0.255

nat address-group 1 1.1.1.5 1.1.1.10

interface GigabitEthernet0/0/1

 ip address 1.1.1.1 255.255.255.0

 nat outbound 2000 address-group 1 no-pat

interface GigabitEthernet0/0/2

 ip address 192.168.1.254 255.255.255.0

Return

Save

1.3.3  AR2配置

U t m

Sys

sysname AR2

interface GigabitEthernet0/0/1

 ip address 1.1.1.2 255.255.255.0

Return

Save

1.4 验证步骤

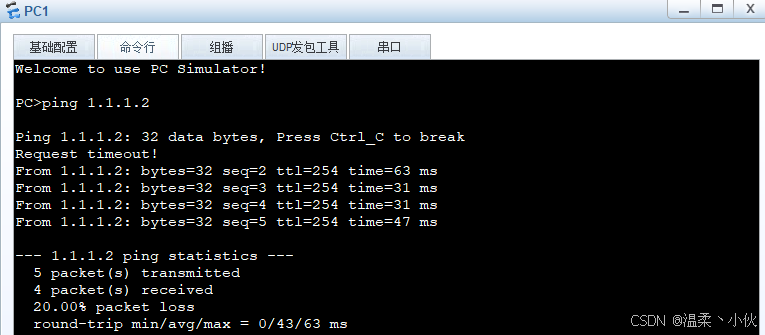

1.4.1 PC1访问外网（AR2）

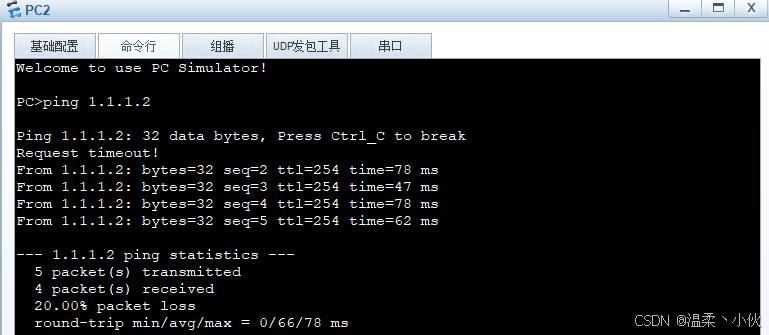

1.4.2 PC2能访问外网（AR2）

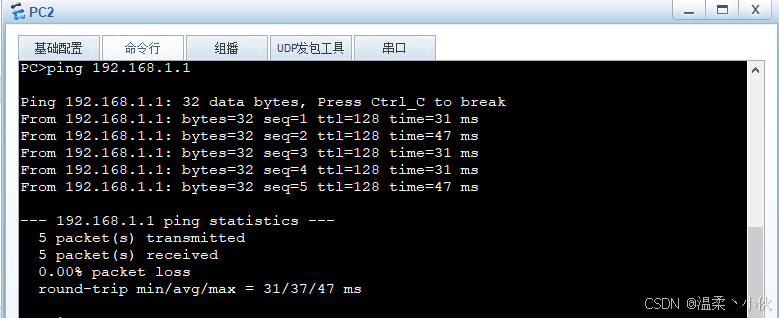

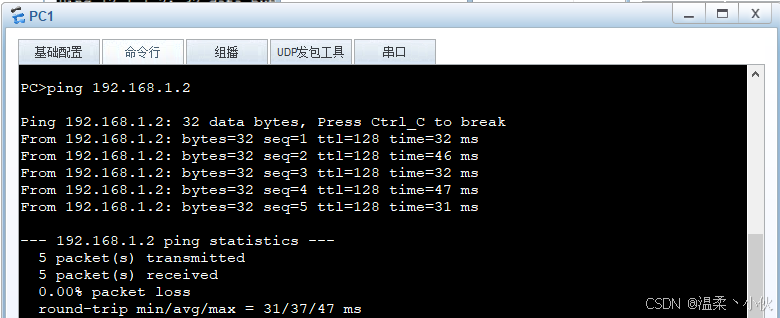

1.4.3 PC1和PC2可以互相访问

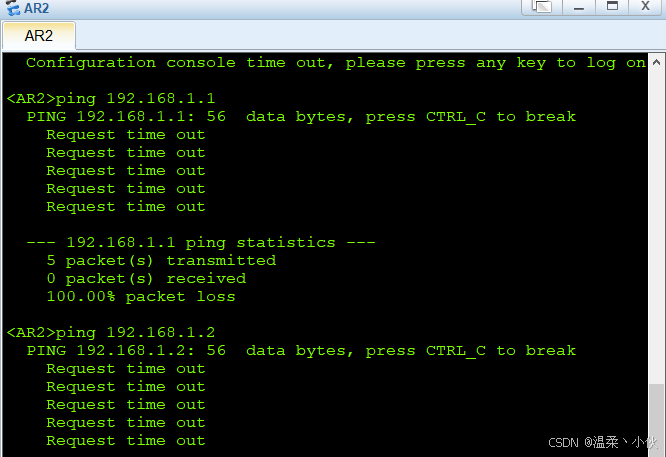

1.4.4 （AR2）外网不能访问内网（PC1/PC2）

1.4.5 查看地址池给PC分配地址 查看会话

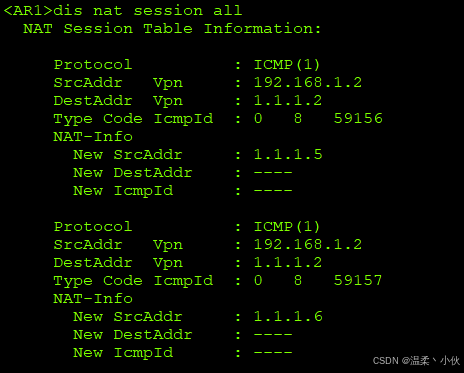

Dis nat session all查看

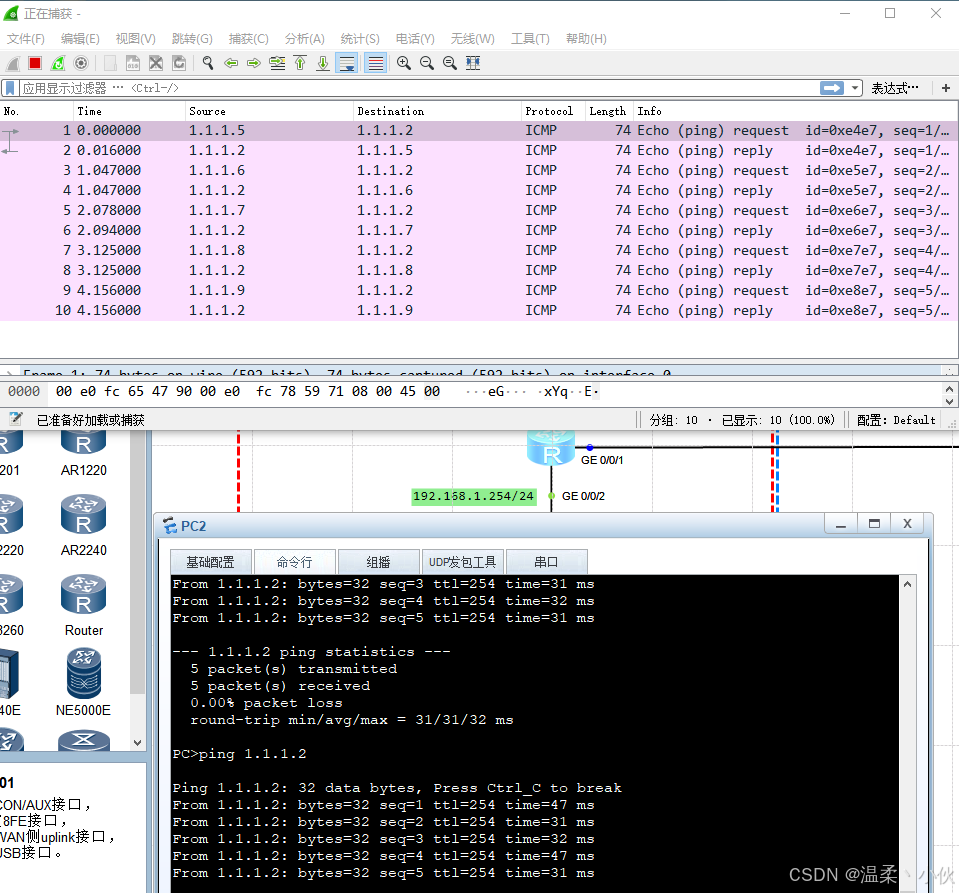

1.4.6 查看抓包（实体机不会一直分配不同IP）

1.5 实验结论

本实验基于eNSP1.3.00.100的动态NAT实验。

动态NAT通过公网地址池为内网主机动态分配临时IP，实现多主机共享少量公网IP；

配置关键步骤：接口IP→ACL匹配→地址池创建→关联NAT规则→应用到外网接口；

动态NAT适用于内网主机数量多于公网IP数量的场景，现在不推荐使用。
