OSPF实验
1.1 实验目的
掌握OSPF基本配置
理解OSPF单区域（Area 0）的基本配置方法
学习路由器接口IP地址配置与OSPF网络宣告
掌握Router-ID的手动配置方法
实现网络互通
通过OSPF协议实现跨路由器网络通信
验证PC1（192.168.1.0/24）与PC2（192.168.4.0/24）的端到端连通性
本实验基于eNSP1.3.00.100，核心控制设备为路由器AR1/AR2/AR3。

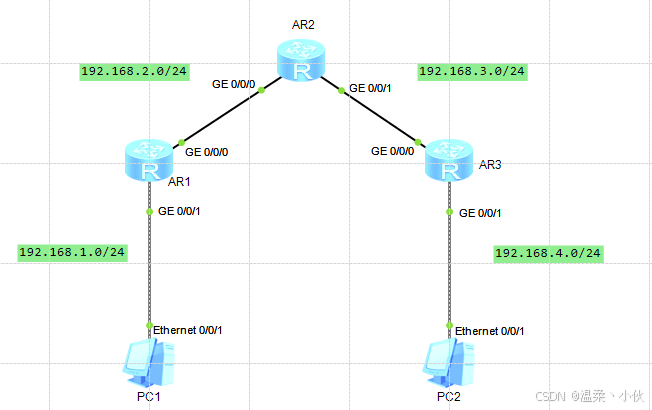

1.2 实验拓扑图
1.2.1 拓步图配置说明
| 设备 | 接口 | IP地址 |
| AR1 | GE0/0/0 GE0/0/1 | 192.168.2.2/24 192.168.1.254/24 |
| AR2 | GE0/0/0 GE0/0/1 | 192.168.2.1/24 192.168.3.1/24 |
| AR3 | GE0/0/0 GE0/0/1 | 192.168.3.2/24 192.168.4.254/24 |
| PC1 | Ethernet0/0/1 | 192.168.1.1/24 |
| PC2 | Ethernet0/0/1 | 192.168.4.1/24 |
1.3 详细配置

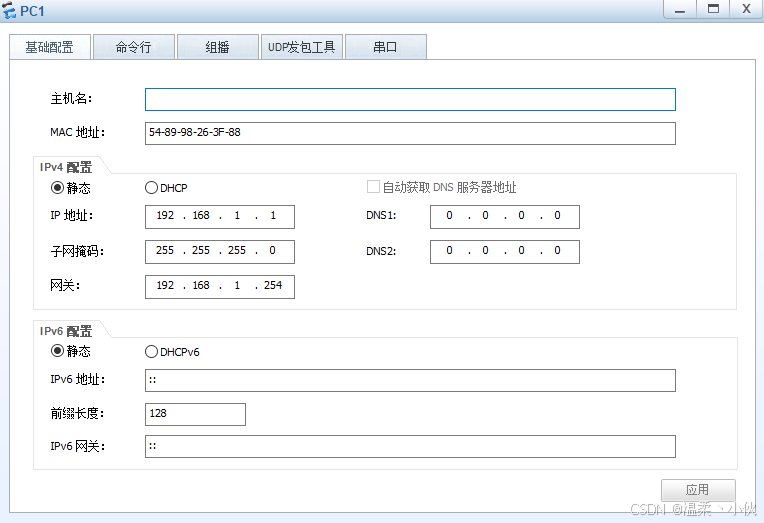

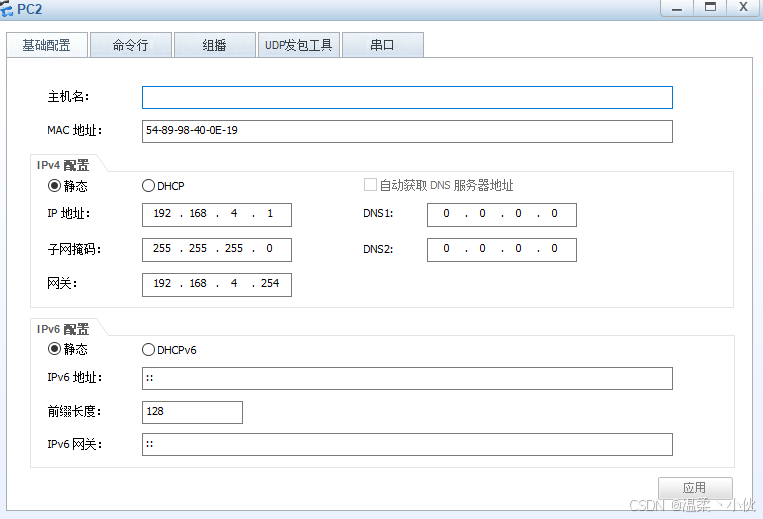

1.3.1 PC配置
1.3.2 AR1配置
U t m
Sys
sysname AR1
interface GigabitEthernet0/0/0
ip address 192.168.2.2 255.255.255.0
interface GigabitEthernet0/0/1
ip address 192.168.1.254 255.255.255.0
ospf 1 router-id 1.1.1.1
area 0.0.0.0
network 192.168.1.0 0.0.0.255
network 192.168.2.0 0.0.0.255
Return
Save
1.3.3 AR2配置
U t m
Sys
sysname AR2
interface GigabitEthernet0/0/0
ip address 192.168.2.1 255.255.255.0
interface GigabitEthernet0/0/1
ip address 192.168.3.1 255.255.255.0
ospf 1 router-id 2.2.2.2
area 0.0.0.0
network 192.168.2.0 0.0.0.255
network 192.168.3.0 0.0.0.255
Return
Save
1.3.4 AR3配置
U t m
Sys
sysname AR3
interface GigabitEthernet0/0/0
ip address 192.168.3.2 255.255.255.0
interface GigabitEthernet0/0/1
ip address 192.168.4.254 255.255.255.0
ospf 1 router-id 3.3.3.3
area 0.0.0.0
network 192.168.3.0 0.0.0.255
network 192.168.4.0 0.0.0.255
Return
Save
1.4 验证步骤

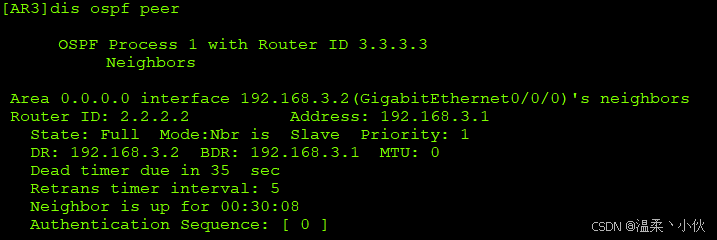

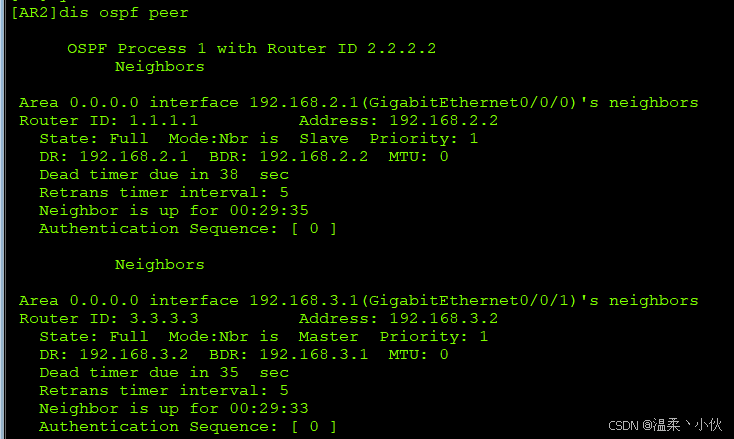

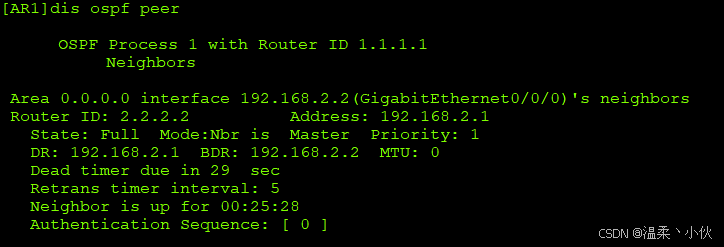

1.4.1 查看AR1/2/3路由邻居表

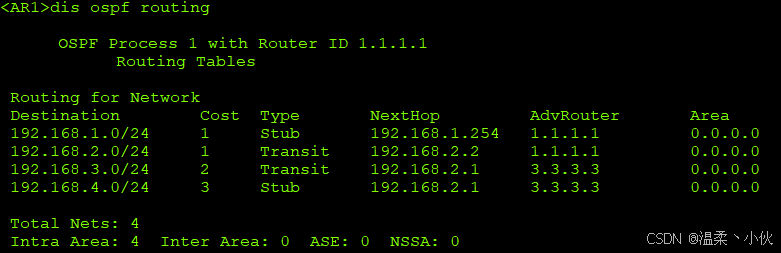

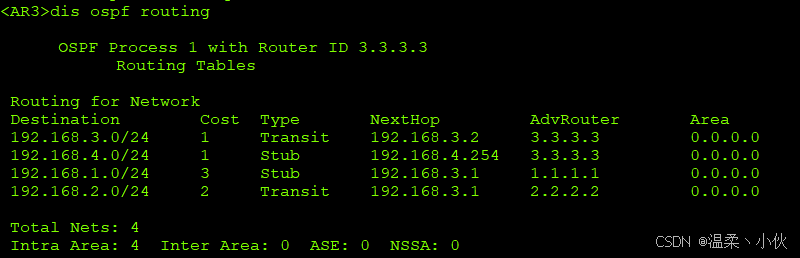

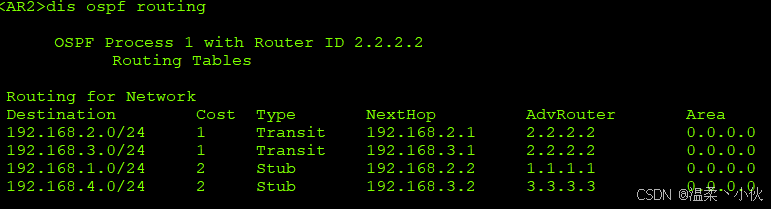

1.4.2 查看AR1/2/3路由表

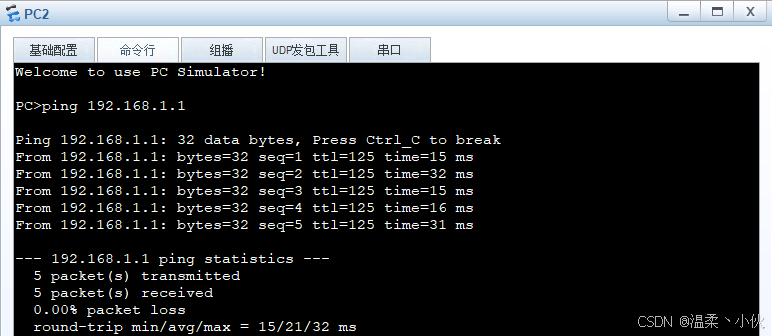

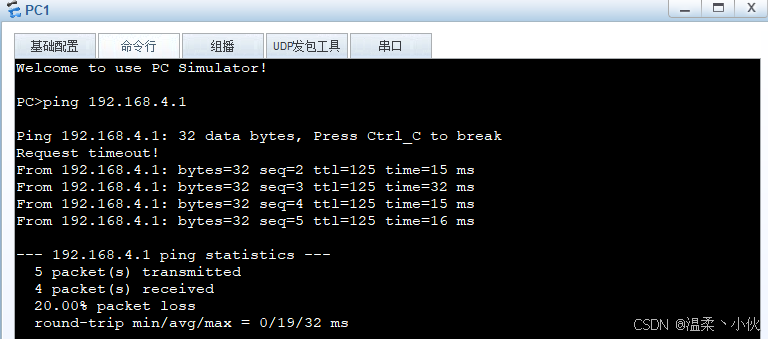

1.4.3 PC1和PC2可以互相访问
1.5 实验结论
本实验成功验证了以下内容：
OSPF邻居关系建立：所有路由器在Area 0中形成了Full邻接关系
路由学习：每台路由器都通过OSPF学习到了非直连网段的路由
端到端连通性：PC1(192.168.1.0/24)和PC2(192.168.4.0/24)实现了跨网络互通
路径选择：数据包通过AR1→AR2→AR3的最优路径进行传输（每跳cost=1，总cost=3）
实验证明OSPF协议能够：
自动发现邻居并建立邻接关系
通过LSA洪泛完成链路状态数据库同步
使用SPF算法计算出最优路径
在拓扑变化时快速收敛
注意事项：
所有路由器必须配置在同一个Area（本实验使用Area 0）
接口网络必须通过network命令正确宣告
确保物理链路和接口状态均为UP
PC需要配置正确的网关地址（各自连接的路由器接口IP）
本实验基于eNSP1.3.00.100的OSPF实验，成功验证了OSPF协议在小型网络中的可行性，达到了PC1与PC2互通的目标。
