OSPF多域实验

1.1 实验目的

1. 掌握OSPF多域基本配置，PC1与PC2可以互相访问。
2. 本实验基于eNSP1.3.00.100，合理划分area区域，核心控制设备为路由器AR1/AR2/AR3/AR4。

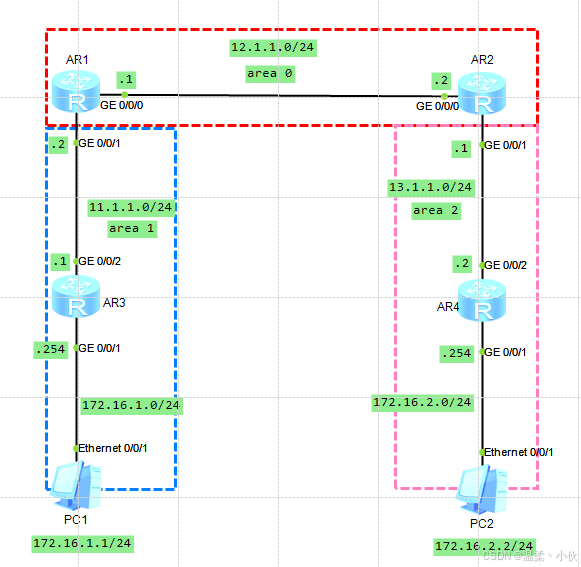

1.2  实验拓扑图



1.2.1 拓步图配置说明

设备	接口	IP地址
AR1	GE0/0/0 GE0/0/1	11.1.1.2/24 12.1.1.1/24
AR2	GE0/0/0 GE0/0/1	12.1.1.2/24 13.1.1.1/24
AR3	GE0/0/1 GE0/0/2	172.16.1.254/24 11.1.1.1/24
AR4	GE0/0/1 GE0/0/2 <
