NTGD3149CT1G-VB一款2个N+P—Channel沟道SOT23-6的MOSFET晶体管参数介绍与应用说明

### 产品简介详述：

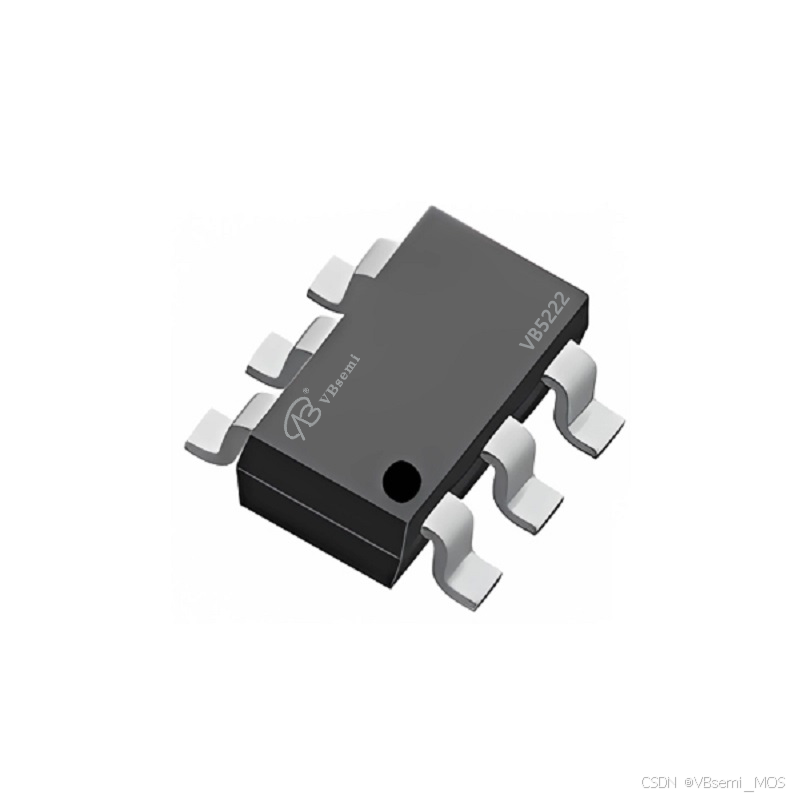

NTGD3149CT1G-VB是由VBsemi生产的双N+P-Channel沟道场效应晶体管。这种器件结合了N沟道和P沟道晶体管的优势，具有广泛的电压和电流特性范围，适用于多种应用场景。其封装为SOT23-6，具有小型尺寸和良好的热管理特性。

### 详细参数说明：

- 最大工作电压（VDS）: ±20V
- 最大漏极电流（ID）: 7A (N沟道), -4.5A (P沟道)
- 导通电阻（RDS(ON)）: 20mΩ @ VGS=4.5V (N沟道), 70mΩ @ VGS=4.5V (P沟道)
- 阈值电压（Vth）: 0.71V (N沟道), -0.81V (P沟道) @ VGS=20V

### 适用领域和模块：

1. **电源管理模块**：NTGD3149CT1G-VB的双沟道设计使其在电源管理模块中具有广泛的应用。它可以用于电源开关、电压调节和电池管理等功能。

2. **电流控制器**：在电机驱动和电流控制系统中，NTGD3149CT1G-VB可以用作双沟道功率开关，实现电机的双向控制和电流限制功能。

3. **电源逆变器**：这种双N+P-Channel沟道晶体管可以用于电源逆变器中，实现高效的DC-AC转换，适用于太阳能逆变器、UPS系统等领域。

4. **电池保护模块**：NTGD3149CT1G-VB的双沟道结构使其成为电池保护模块中的理想选择，可用于过充、过放和短路保护。

5. **信号开关**：由于其双沟道结构，NTGD3149CT1G-VB可以用作信号开关，用于模拟信号和数字信号的切换，适用于通信设备和音频设备等领域。

以上是NTGD3149CT1G-VB的产品简介详述、详细参数说明以及适用领域和模块的举例说明。
