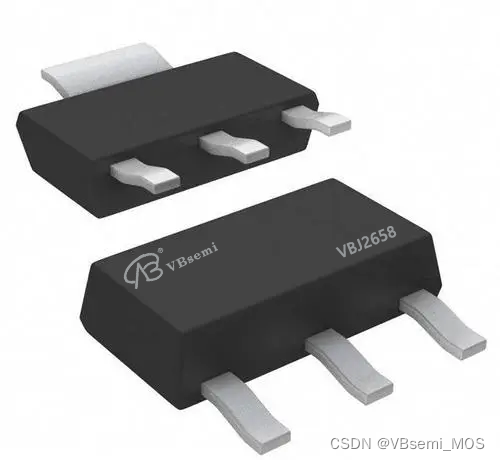

BSP171P-VB一种P沟道SOT223封装MOS管

**BSP171P-VB 详细参数说明与应用简介：**

- **丝印：** VBJ2658
- **品牌：** VBsemi
- **参数：**
  - 封装：SOT223
  - 沟道类型：P—Channel
  - 最大耐压：-60V
  - 最大电流：-6.5A
  - 静态导通电阻：58mΩ @ VGS=10V, VGS=20V
  - 阈值电压：-1~-3V

**应用简介：**
BSP171P-VB是一款SOT223封装的P-Channel沟道场效应晶体管。其主要特点包括高耐压、低导通电阻以及适用于负载开关等应用场景。以下是该产品可能的应用领域：

1. **负载开关模块：** 由于其P-Channel特性和较低的导通电阻，BSP171P-VB适用于负载开关模块，可实现高效的电源开关控制。

2. **电源管理模块：** 在电源管理模块中，该晶体管可用于电源的开关与控制，有助于实现电源的高效管理与节能。

3. **电流控制模块：** 作为电流控制元件，BSP171P-VB可应用于各种需要精准电流控制的电路中，确保电流的稳定性。

**使用注意事项：**
1. **电压极性：** BSP171P-VB为P-Channel沟道晶体管，使用时需要注意其负载开关的电压极性。

2. **电流与功耗：** 在设计中需确保不超过BSP171P-VB的最大电流和功耗，以避免过载损坏。

3. **封装热设计：** 在高功率应用中，需合理设计散热方案，确保晶体管工作在安全的温度范围内。

4. **阈值电压：** 在设计中应注意阈值电压的范围，确保在给定工作条件下能够正常导通。

以上为BSP171P-VB的基本参数、应用简介以及使用注意事项，具体应用时需根据实际电路设计要求进行详细验证。
