PT270高速转子试验台技术
一: 功能简介:
瓦伦尼安试验台主要用于高速旋转轴系的转子动力学验证研究,该转子系统是用来测试减振结构对转子不平衡响应是否有抑制作用,减振结构安装于轴承座和轴承之间;(径向安装及轴向安装)配合多通道振动数据采集器,上位机软件,电涡流传感器,振动加速度传感器,激光转速计,可测量转子轨迹,可测量转子径向振动。

二: 试验台组成:
该款试验台主要由驱动电机、T性槽安装底板、联轴器、转速控制模块、支撑轴承座、减震结构、转子盘作为负载机构、电涡流传感器支架、转速计支架、等部分组成。

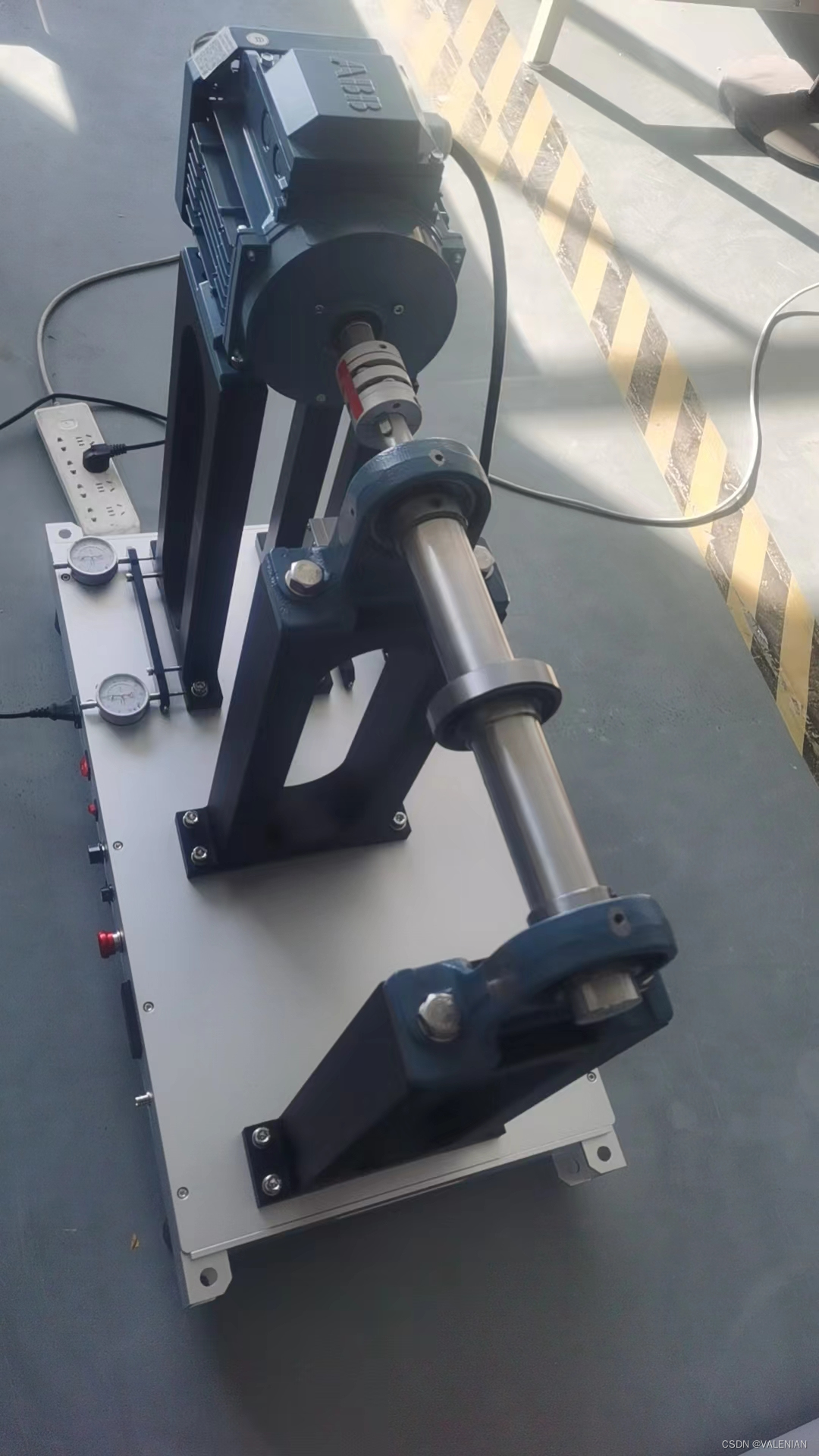

试验台基本外观布局结构
三: 试验台控制与传感器采集单元:
(1)高速电主轴电机4.5千瓦(24000RPM);配合调速驱动器,进行速度调节。
(2)各测量点配备传感器安装接口(加速度计、转速传感器和电涡流传感器);
四: 可以完成如下的基础实验项目
- 振动加速度信号测量;
- 光电转速计转速测量;
- 轴心轨迹测量;
- 非接触式电涡流传感器位移测量;
- 转速调节;
- 轴心位置测量;
- 波德图测量;
- 振动数据列表显示;
- 时域信号显示;
- 频域信号显示;
五: 外观结构及安全防护:
1.该试验台设计精良,外观整洁美观,外形尺寸紧凑;
2.采用透明亚克力护罩,对转动机械部分进行防护,试验台安装漏电保护装置,试验台架接地保护。
六: 试验台技术参数:
|
序号 |
设备名称 |
数量 |
备注 |
功能参数 |
|
1 |
高速电机台 |
1套 |
高速电主轴驱动,速度24000RPM |
1.高速电主轴电机4.5千瓦(24000RPM); 2.调速驱动器; 3.联轴器; 4.支撑轴承座; 5.转子盘作为负载机构; 6.电涡流传感器支架; 7.转速计支架; 8.基础安装底板; 9,防震底角; |
|
2 |
滚动轴承 |
4套 |
内径:50mm 外径:80mm 厚度:32mm |
|
|
3 |
底板 |
1组 |
采用T型槽设计 |
方便后续调整及改装 |
|
4 |
转子轴及转子盘 |
1组 |
转子尺寸为40*800mm(直径*长度), |
采用胀紧套安装方式,方便移动安装位置。 转子盘为铁质。 |
|
5 |
减振结构 |
4组 |
(内径120mm,外径为340mm) |
未画出,标出预留空间,轴承外圈通过加工隔圈与减震装置相连接 |
|
‘6 |
测试轴承座 |
4组 |
径向安装两组,轴向安装两组(配合不同减震结构) | |
|
7 |
数据采集器,电脑端分析软件 |
1套 |
八通道振动及转速同步采集,电脑端分析软件 |
1.测量通道数量:八通道加转速通道同步采集。 2.支持传感器类型:振动,转速,电涡流位移。 3.数模转换器精度:16位。 4.频率响应范围:0.5Hz-20KHz。 5.工作电压[V]:24V。 6.非线性度:0.1%。 7.最高采样速率 :同步采样,频率100KHz。 8.电源:220V电源适配器。 9.通讯方式:以太网。 软件功能:数据列表、时域波形、频谱图、轴心轨迹、波德图、趋势分析图、极坐标图、轴中心线位置图、层叠图、瀑布图、多点历史趋势曲线图。 |
|
8 |
加速度传感器 |
4只 |
ICP压电式加速度振动传感器100mV/g,含磁座 |
1.频率响应:Freq. response (+/- 3dB): 0.4 - 13000 Hz Freq. response (+/- 10%): 0.6 - 10000 Hz 2.传感器灵敏度:Sensitivity: 100 mV/g +/- 10% 3.传感器动态响应冲击:50g peak (max 5000g) 4.等级/防护等级:IP 67 5.工作温度:−20 - 75 °C 6.加速度计重量:75克 |
|
9 |
电涡流传感器 |
4只 |
支架式安装,含前置放大器,开关电源,安装座 |
灵敏度:8.0V/mm 探头直径:8mm 线性范围:2mm 螺纹规格:M10*1 |
|
10 |
转速计 |
1只 |
设备转速测量,含安装支架 |
1.转速测量范围;30RPM~300000RPM。 2.转速测量精度:1RPM。 3.传感器供电电源:5V , 20 - 30 mA。 |
|
11 |
试验平台其它参数 |
外形尺寸,1000*500*500, 220V水冷10000转以上高速电机, 轴承型号,7010AC角接触球轴承, 轴径:40mm,转子盘直径:300, T型槽安装结构。 |
