国产Drivetrain Diagnostics Simulator动力传动故障模拟实验台的作用

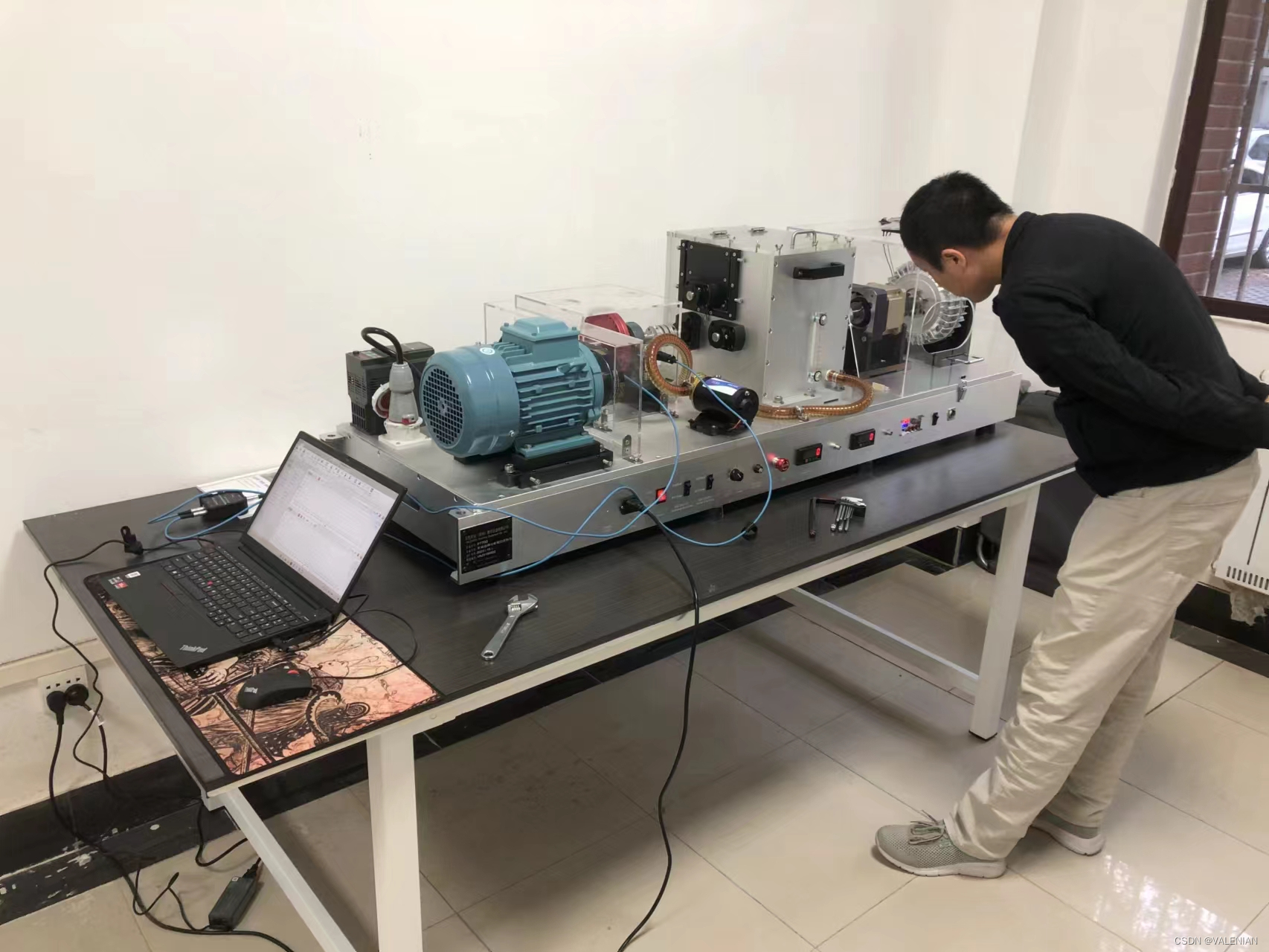

Drivetrain Diagnostics Simulator动力传动故障模拟实验台（PT700）由三相异步电动机，两级平行轴齿轮箱，双支撑试验轴承座单元，行星齿轮箱，磁力制动器，转速调节及转速显示模块，负载显示调节模块，转速脉冲输出模块，RUZ变频器通讯模块所组成。 使用VVVF（可变电压变频）驱动器（变频器）可以自由改变电机速度，变频器输入单相220V电源输出3相220V，具有自动改变转速的可编程功能。除了试验平行轴齿轮箱（正齿轮和斜齿轮）之外，还可以测试行星齿轮，并还可以测试故障轴承。此外，负载制动器可以连接到齿轮传动系，从而可以通过电压调节，自由地控制磁力制动器载荷。

功能概述

机械传动系统模拟实验台PT700,是专为模拟工业轴承齿轮故障仿真而设计的，用于齿轮传动系统的深入研究，它由一个带有滚动轴承、行星齿轮箱和电磁制动器和两级平行轴齿轮箱所组成。PT700的所有功能可用于研究齿轮箱动力学和声学特性、机器状态监测、基于振动的诊断技术、润滑或磨损颗粒分析。它有一个坚固稳定的结构，有足够的空间来放置振动数据采集器，来采集振动信号。其结构便于安装，更换齿轮。2级平行轴齿轮箱可设计为----通过不同的齿轮模块降低或提高齿轮比。
