MaterialX 节点

MaterialX 是由工业光魔（ILM）开发的一种开源材质交换格式，虚幻引擎不仅支持它，还为 MaterialX 增加了一些额外的实用节点。不过，这些节点比较“隐蔽”，在材质编辑器中无法直接通过搜索找到。
为了方便大家使用这些节点，我整理了对应的代码。你只需复制代码并粘贴到材质编辑器中，即可轻松调用这些隐藏的功能节点。

Append3

功能简介
Append3 与虚幻引擎自带的 Append 节点类似，但它可以直接合并三个通道。而使用传统的方式合并多个通道时，节点连接会显得非常繁琐和凌乱。

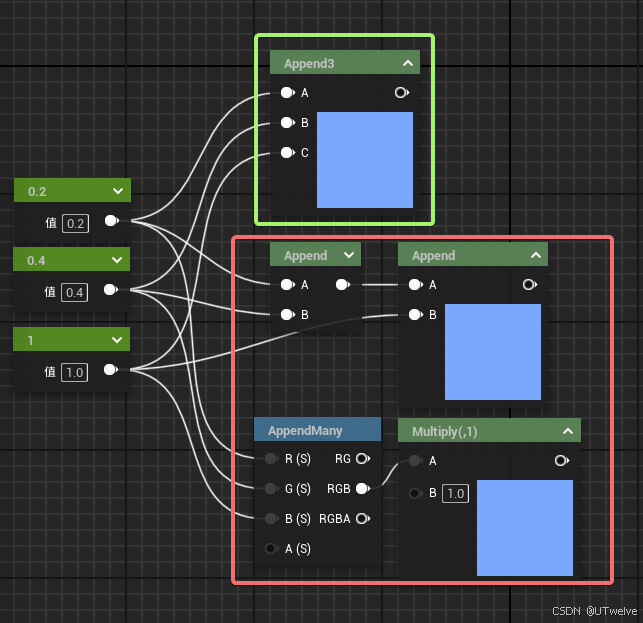

效果图
Append3 效果

传统方式的对比
传统方式对比

使用代码

Begin Object Class=/Script/UnrealEd.MaterialGraphNode Name="MaterialGraphNode_0"
   Begin Object Class=/Script/InterchangeImport.MaterialExpressionAppend3Vector Name="MaterialExpressionAppend3Vector_0"
   End Object
   MaterialExpression=/Script/InterchangeImport.MaterialExpressionAppend3Vector'"MaterialExpressionAppend3Vector_0"'

Append4

功能简介
Append4 是 Append3 的扩展版本，它可以一次性合并四个通道。

效果图
Append4 效果

使用代码

Begin Object Class=/Script/UnrealEd.MaterialGraphNode Name="MaterialGraphNode_0"
   Begin Object Class=/Script/InterchangeImport.MaterialExpressionAppend4Vector Name="MaterialExpressionAppend4Vector_0"
   End Object
   MaterialExpression=/Script/InterchangeImport.MaterialExpressionAppend4Vector'"MaterialExpressionAppend4Vector_0"'

Remap

功能简介
Remap 节点与虚幻引擎自带的 Remap 函数功能一致，但它的优点在于不限制输入的通道数量。

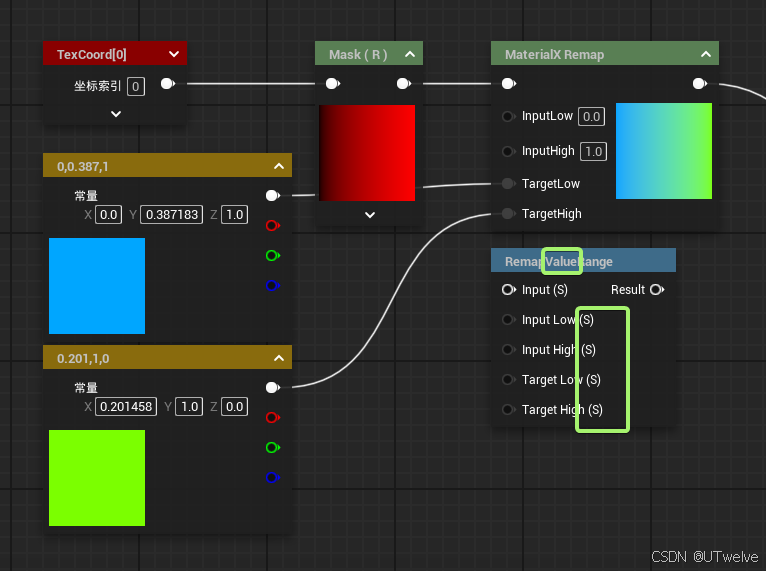

效果图
Remap 效果

传统方式的对比
传统方式对比

使用代码

Begin Object Class=/Script/UnrealEd.MaterialGraphNode Name="MaterialGraphNode_0"
   Begin Object Class=/Script/InterchangeImport.MaterialExpressionRemap Name="MaterialExpressionRemap_0"
   End Object
   MaterialExpression=/Script/InterchangeImport.MaterialExpressionRemap'"MaterialExpressionRemap_0"'

Luminance

功能简介
Luminance 节点用于计算输入值的亮度，并支持多种亮度计算模式（例如 ACEScg）。当选择“自定义”模式时，会使用 亮度系数 的值（默认设置为绿色通道的亮度系数）。

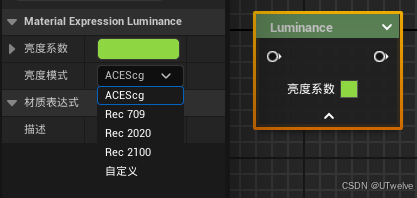

效果图
Luminance 效果

使用代码

Begin Object Class=/Script/UnrealEd.MaterialGraphNode Name="MaterialGraphNode_0"
   Begin Object Class=/Script/InterchangeImport.MaterialExpressionLuminance Name="MaterialExpressionLuminance_0"
   End Object
   MaterialExpression=/Script/InterchangeImport.MaterialExpressionLuminance'"MaterialExpressionLuminance_0"'
