评估板简介

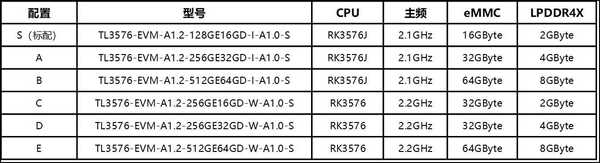

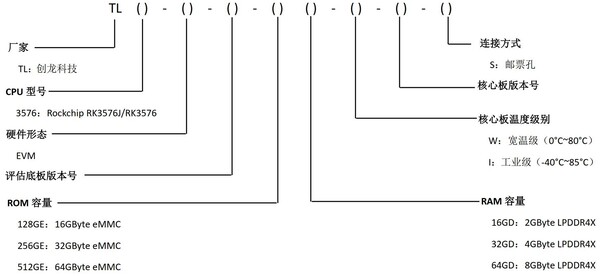

创龙科技 TL3576-EVM-S 是一款基于瑞芯微 RK3576J/RK3576 高性能处理器设计的 4核 ARM Cortex-A72 + 4 核 ARM Cortex-A53 + ARM Cortex-M0 国产工业评估板，Cortex- A72 核心主频高达 2.2GHz，Cortex-A53 核心主频高达 2.0GHz。评估板由核心板和评估底板组成，核心板 CPU、ROM、RAM、电源、晶振等所有元器件均采用国产工业级方案，国产化率 100%。同时，评估底板大部分元器件亦采用国产工业级方案，国产化率约为 9 9%（按元器件数量占比，数据仅供参考）。

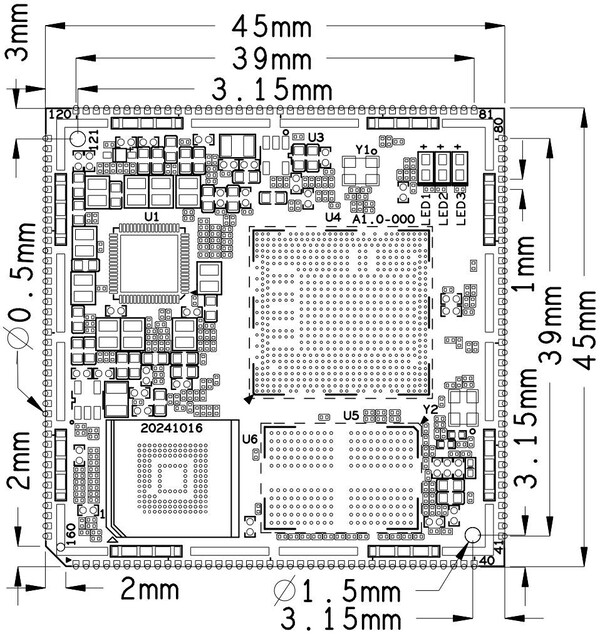

核心板采用邮票孔(LCC) + 平面网格阵列(LGA)连接方式，经过专业的 PCB Layout 和高低温测试验证，支持选配屏蔽罩，质量稳定可靠，可满足各种工业应用环境要求。

评估板接口资源丰富，引出 4 路 Ethernet、3 路 USB3.2、2 路 CAN-FD、2 路 RS485、 PCIe 2.1 等通信接口，同时引出 MIPI CSI、LVDS OUT、MIPI DSI、DP(DisplayPort)、HDMI OUT、 MIC IN、HP OUT、LINE IN 等音视频多媒体接口，支持三屏异显、4K@60fps H.265/H.264视频编码、8K@30fps H.265/4K@60fps H.264 视频解码，板载 WiFi/Bluetooth 二合一模块，支持选配 4G/5G 模块、NVMe 固态硬盘、PLP 断电保护模块，并可选配外壳直接应用于工业现场，方便用户快速进行产品方案评估与技术预研。

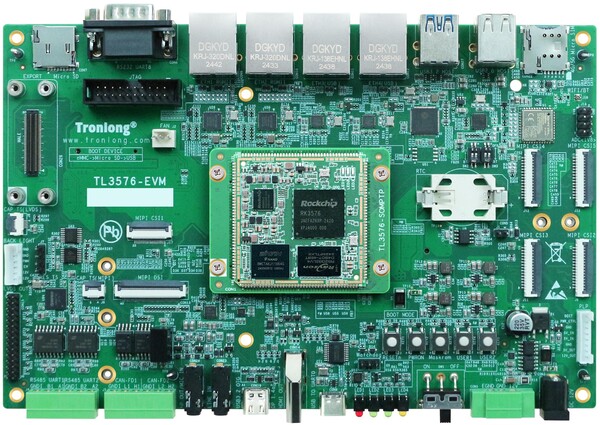

图 1 评估板正面图

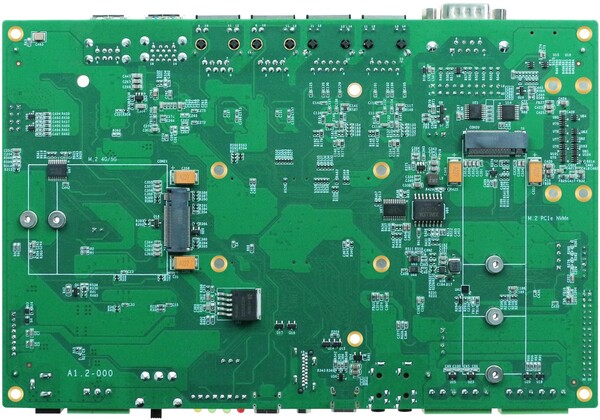

图 2 评估板背面图

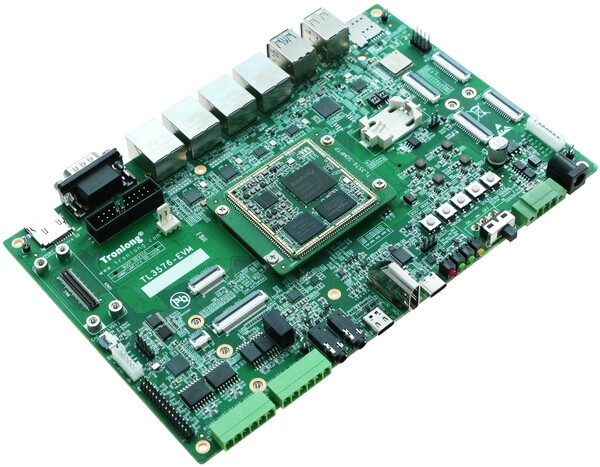

图 3 评估板斜视图

图 4 评估板侧视图 1

图 5 评估板侧视图 2

图 6 评估板侧视图 3

图 7 评估板侧视图 4

典型应用领域

高端工业 PLC
运动控制器
工业计算机
农业无人机
电力监测装置
4K 医疗内窥镜

软硬件参数

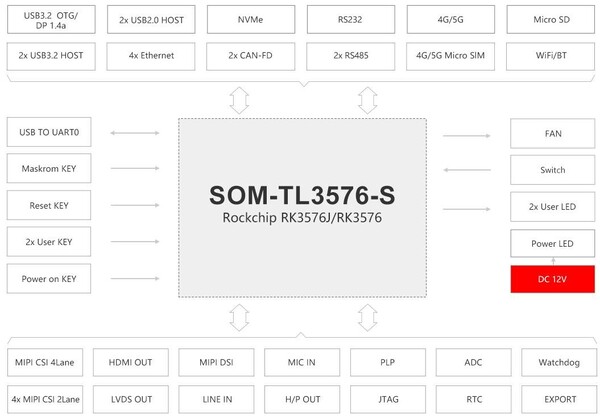

硬件框图

图 8 评估板硬件框图

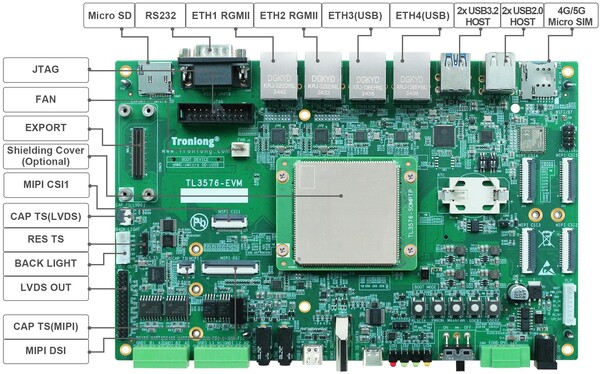

图 9 评估板硬件资源图解 1

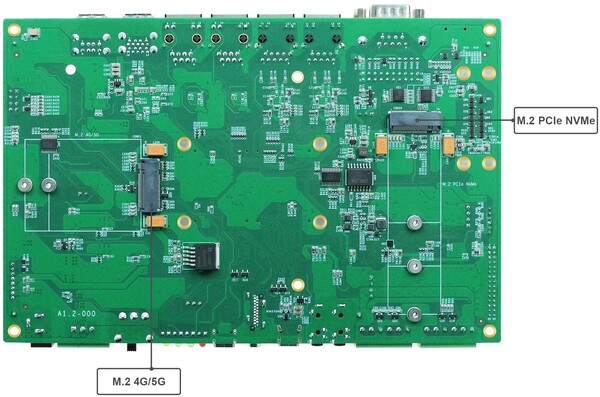

图 10 评估板硬件资源图解 2

图 11 评估板硬件资源图解 3

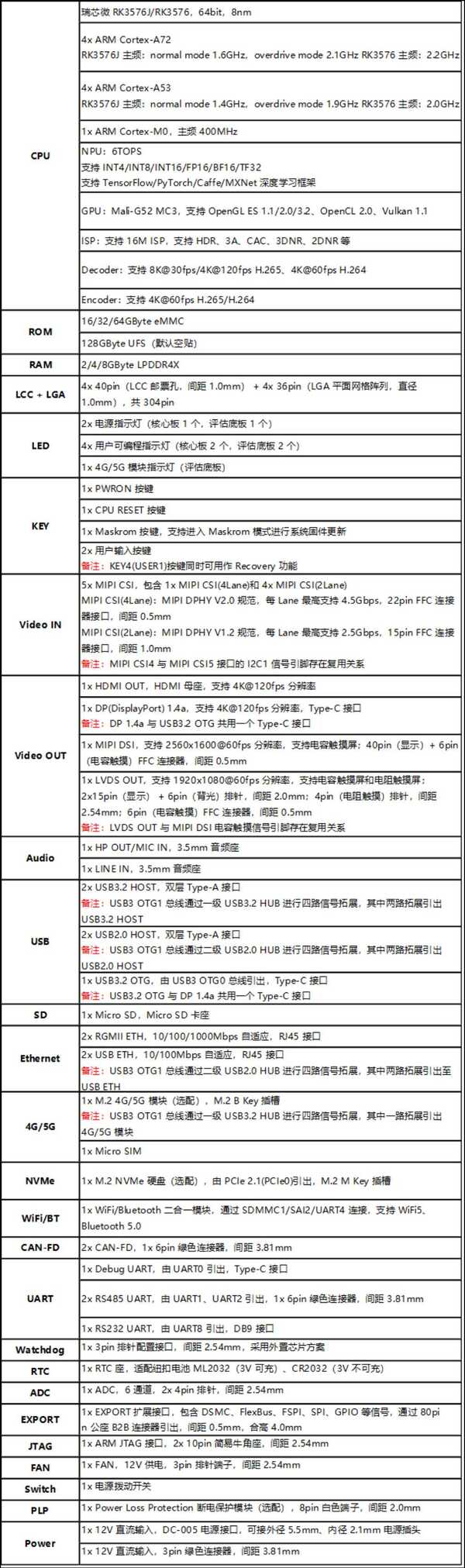

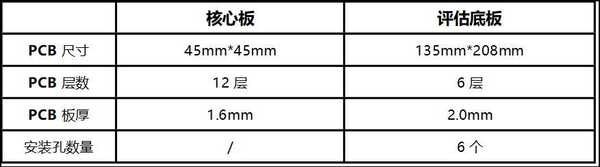

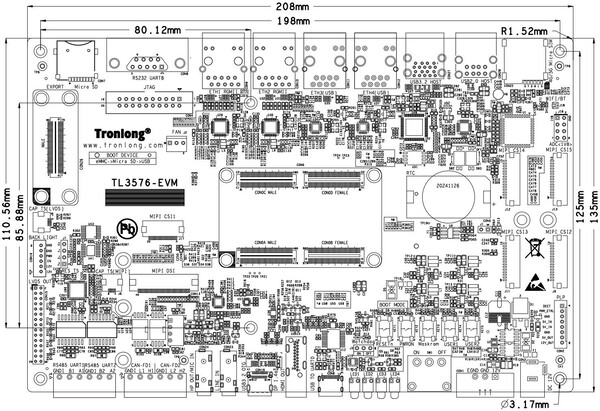

硬件参数

表 1

备注：部分硬件接口资源存在复用关系。

软件参数

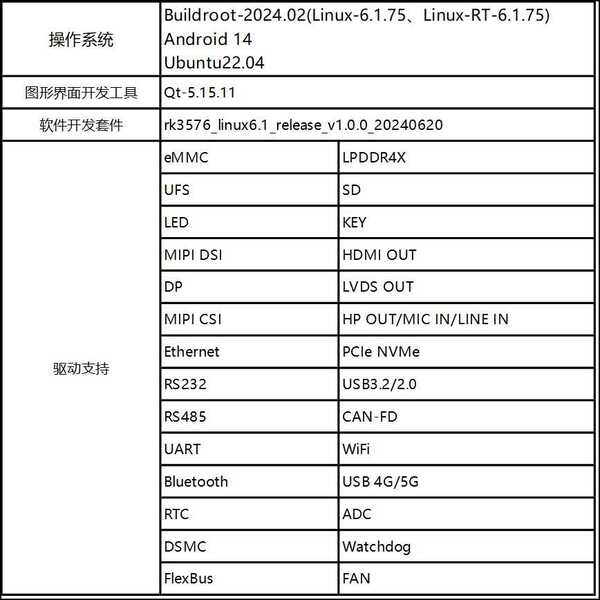

表 2

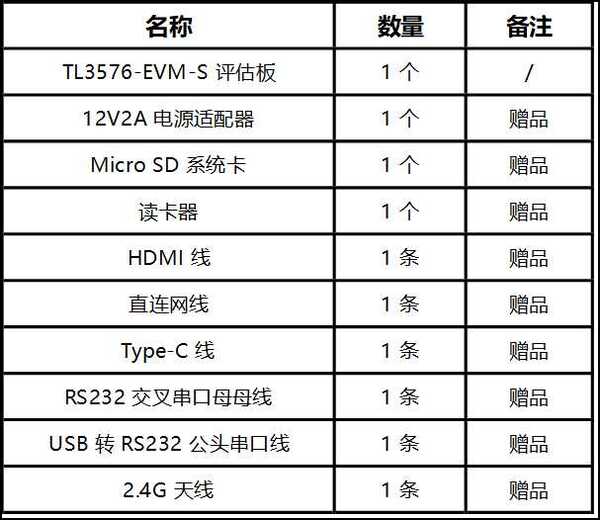

开发资料

（1）提供核心板引脚定义、核心板 3D 图形文件、可编辑底板原理图、可编辑底板 PCB、芯片 Datasheet，协助国产元器件方案选型，缩短硬件设计周期；

（2）提供系统固化镜像、文件系统镜像、内核驱动源码，以及丰富的 Demo 程序；

（3）提供完整的平台开发包、入门教程，节省软件整理时间，让应用开发更简单；

（4）提供详细的 ARM + FPGA 异构多核架构通信教程，解决 ARM + FPGA 异构多核开发瓶颈。

开发案例主要包括：

Linux、Linux-RT、Qt 应用开发案例
Ubuntu、Android 操作系统演示案例
基于 Ubuntu 的 ROS2 系统演示案例
NPU 开发案例
多屏异显、OpenCV、视频硬件编解码开发案例
多路 MIPI 视频采集、ISP 图像处理开发案例
Linux + Baremetal（裸机）/RT-Thread(RTOS)非对称 AMP 开发案例
Docker 容器技术、MQTT 通信协议演示案例
4G/5G/WiFi/Bluetooth/B 码授时开发案例
IgH EtherCAT、USB 网口拓展开发案例
Cortex-A72/A53 与 Cortex-M0 核间通信开发案例
基于 DSMC、FlexBus、PCIe 的 ARM + FPGA 通信开发案例

备注：部分案例现阶段可能暂未发布。

电气特性

工作环境

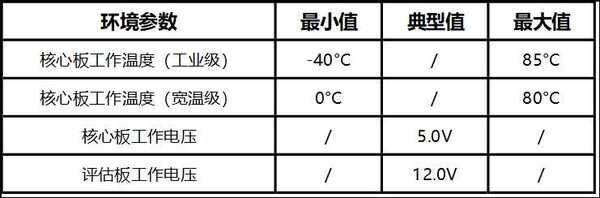

表 3

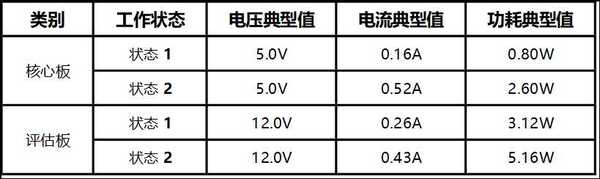

功耗测试

表 4

备注：功耗基于 TL3576-EVM-S 评估板（CPU 为 RK3576，ARM Cortex-A72 主频为 1.6GHz，ARM Cortex-A53主频为 1.4GHz）运行 Buildroot 系统，在自然散热状态下测得。测试数据与具体应用场景有关，仅供参考。

状态 1：系统启动，评估板不接入其他外接模块，不执行程序。

状态 2：系统启动，评估板不接入其他外接模块，关闭 Weston 桌面，运行测试命令"stress-ng --cpu8--vm8--vm-bytes 64M --timeout 86400s &"，4 个ARM Cortex-A72、4 个 ARM Cortex-A53 核心的资源使用率约为 100%。
