TLK7-EVM开发板规格书

开发板简介

• 基于Xilinx Kintex-7系列高性价比FPGA处理器；
• FPGA芯片型号为XC7K325T-2FFG676I，兼容XC7K160T/410T-2FFG676I，NOR FLASH 256Mbit，DDR3 512M/1GByte可选，方便用户二次开发使用；
• 逻辑单元326K个，DSP Slice 840个，8对高速串行收发器，每通道通信速率高达12.5Gbit/s；
• 2个SFP+接口，传输速率可高达10Gbit/s，可接SFP+光口模块或SFP+电口模块；
• 2个工业级FMC连接器，支持高速ADC、DAC和视频输入输出等FMC-LPC标准模块；
• 2个HDMI接口，每路最高支持输入输出1080P60；
• PCI Express 2.0高速数据传输接口，双通道，每通道通信速率可高达5GBaud；
• 支持USB 2.0、PMOD、UART等常见接口，支持SATA、Micro SD卡存储数据；
• 3个BANK电压可配，提供1.8V、3.3V和用户自定义方式，使用灵活方便；
• 核心板采用高速B2B连接器，稳定可靠，防反插和保证信号完整性；

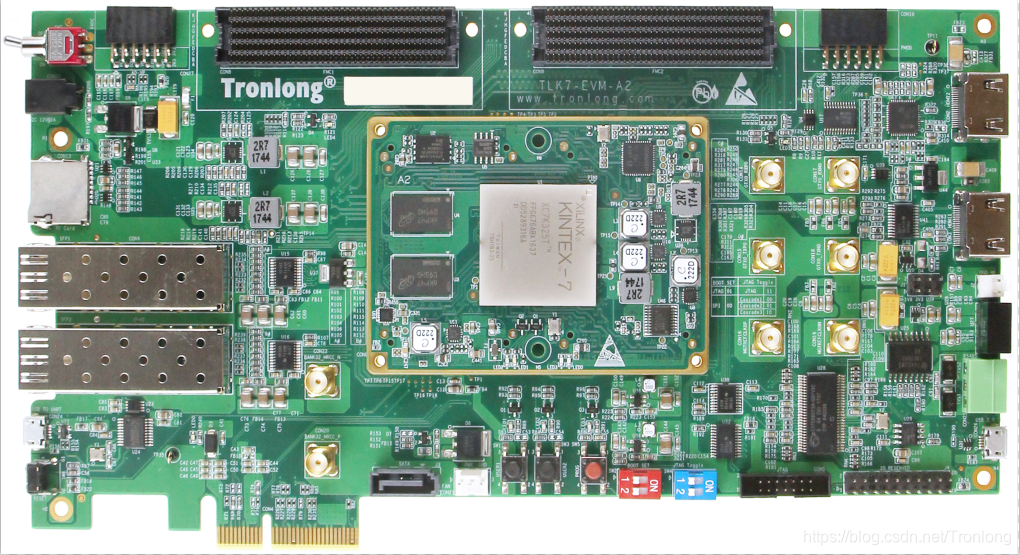

图 1 开发板正面图

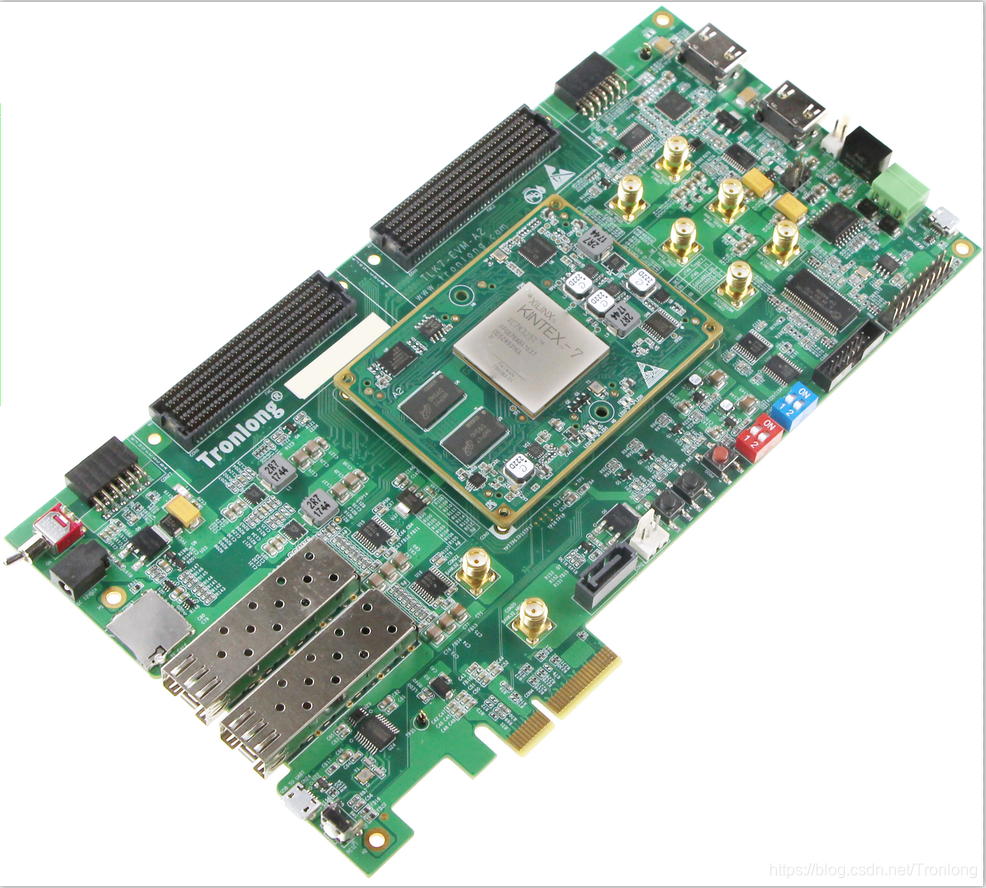

图 2 开发板斜视图

TLK7-EVM是一款创龙基于Xilinx Kintex-7系列FPGA自主研发的核心板+底板方式的开发板，可快速评估FPGA性能。核心板尺寸仅80mm*58mm，底板采用沉金无铅工艺的6层板设计，专业的PCB Layout保证信号完整性的同时，经过严格的质量控制，满足工业环境应用。

SOM-TLK7核心板引出FPGA丰富的资源信号引脚，二次开发极其容易，客户只需要专注上层应用，大大降低了开发难度和时间成本，让产品快速上市，及时抢占市场先机。

不仅提供丰富的Demo程序，还提供详细的开发教程，全面的技术支持，协助客户进行底板设计、调试以及软件开发。



典型运用领域

• 电力采集
• 电机控制器
• 雷达信号采集分析
• 医用仪器
• 机器视觉





软硬件参数

硬件框图



图 3开发板硬件框图

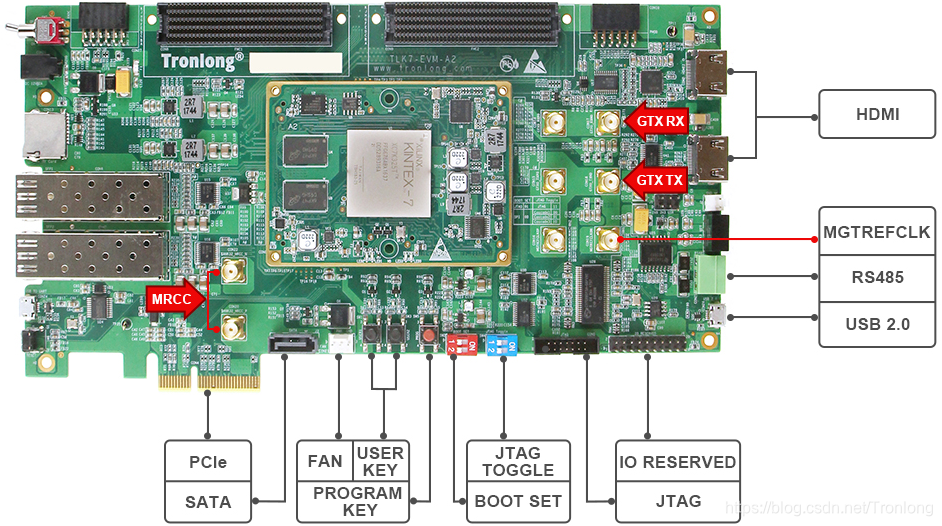

图 4 开发板硬件资源图解1

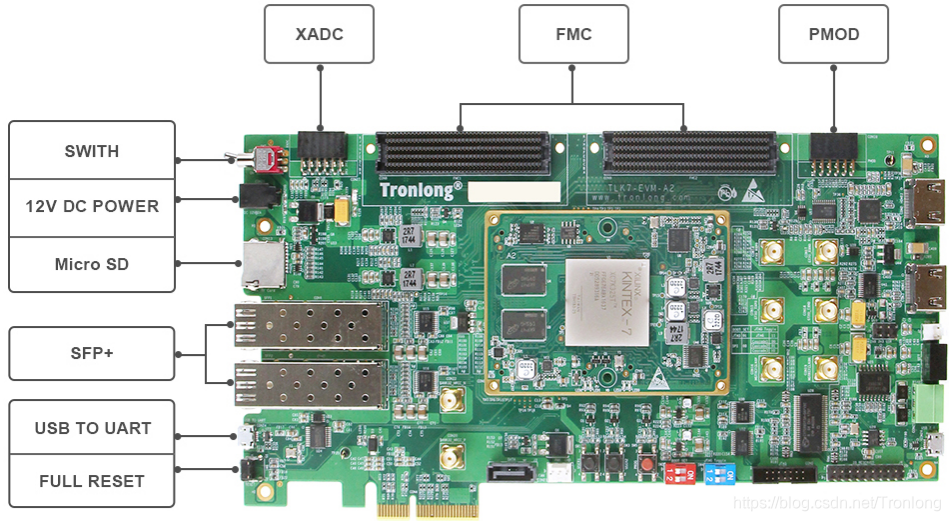

图 5 开发板硬件资源图解2





硬件参数

表 1
