一、keil工程的STM32文件详解和各种下载（BOOT）模式讲解及更换芯片

最新推荐文章于 2025-11-15 16:00:25 发布
原创 最新推荐文章于 2025-11-15 16:00:25 发布 · 2.1k 阅读 · 17 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#c语言 #stm32 #单片机

本文详细介绍了STM32微控制器的下载、硬件启动及软件启动过程，并讲解了如何根据不同的芯片更改模板工程。

文章目录

（一）STM32下载和启动

1.下载

  • swd(sw)和JTAG是下载协议，stlink和jlink是调试器，他们都支持这两种协议，但是一般stlink选择sw协议，jlink选择JTAG协议，现在还有一种调试器叫DAP，这个也是支持SW和JTAG调试。
  • 通过st-link或者jlink、串口等方式下载到我们芯片的存储器地址（可选择，默认是flash位置）
  • 串口下载的话要设置启动方式boot1为0（后面有说明）

2.硬件启动

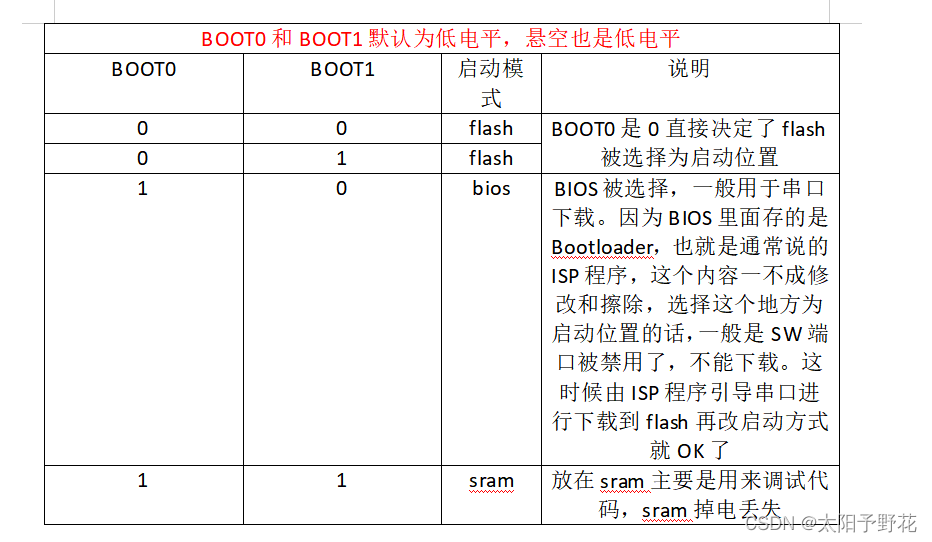

  • BOOT1和BOOT0是选择启动位置的

  • 启动位置有三个地方：flash、ram、bios

  • 主闪存存储器、内置SRAM、系统存储器
    [外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-5rnTfMEs-1668781847247)(:/dea48784dabf4e3a8dcbc5b1d7701e83)]

  • 说明我们在下载程序时，下载到了flash但是选择启动的方式（地址）不对，程序不能运行。

3.软件启动

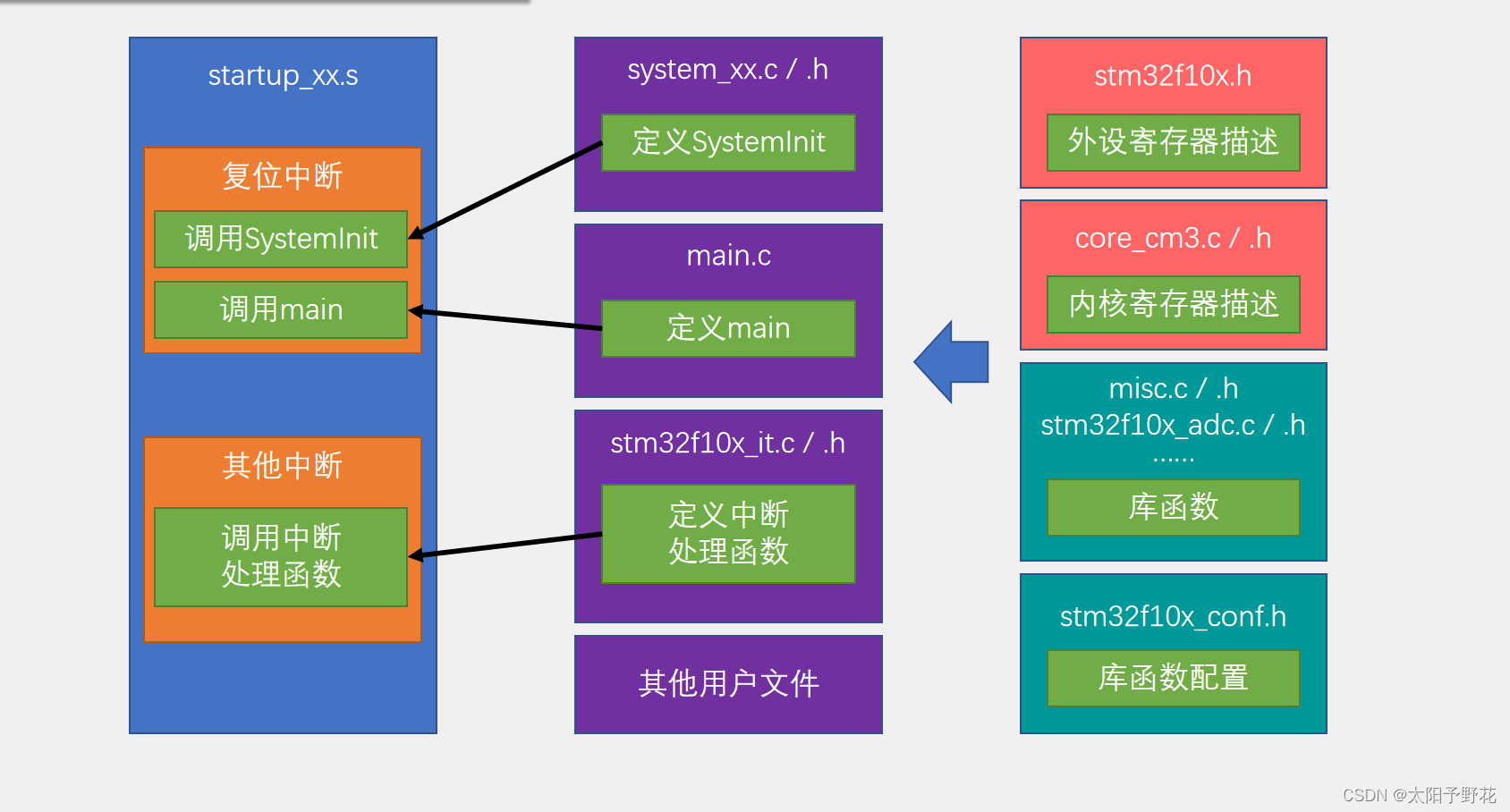

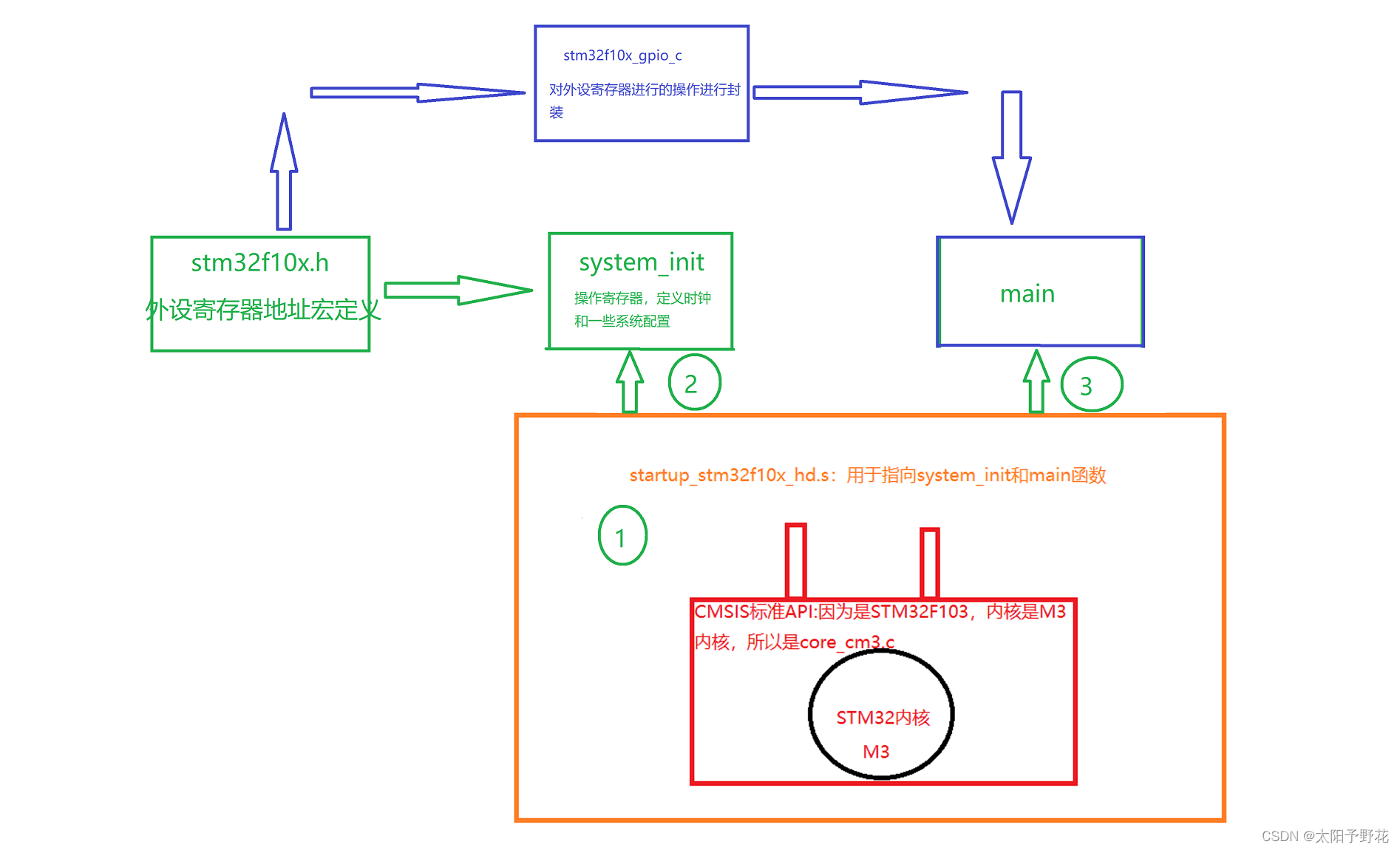

  • 代码编译完成后，被下载到flash里面，上电后根据启动方式找到程序，一条一条执行
  • core_cm3.c这是stm32内核接口
  • 执行startup_stm32f10x_hd.s，这是用汇编写的，用到core_cm3.c内核接口，用来初始化各种中断向量表，然后引导进行system_init和main
  • stm32f10x.h有很多外设的宏定义，各种寄存器和总线的地址。执行完第一步后跳到system_stm32f10x.c执行system_Init，初始化函数用到st,32f10x.h里面的寄存器定义对寄存器进行各种赋值，比如选择时钟源等。
  • stm32f10x_gpio.c等各种文件，就是对定义的各种寄存器的各种操作进行封装
  • 进入main.c，我们调用各种外设操作文件的函数，进行开发
    [外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-yn8l0f4g-1668781847248)(:/dee268d3050c485a8d17eb2d103292fe)]

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-oiSFu0eU-1668781847249)(:/35bcfbad57dd4e8abce764792af20863)]

（二）模板工程更改芯片

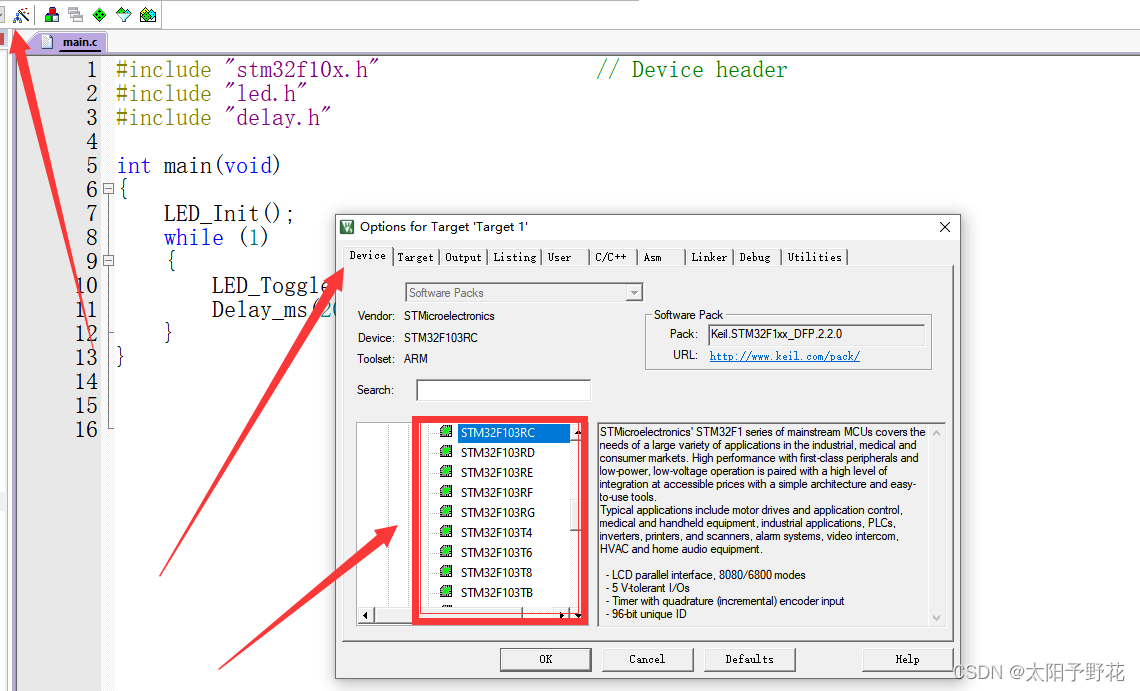

  • 选择芯片
    [外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-MktF7S5I-1668781847249)(:/0da209cb8f9e46e9b3d0f2f78630a0de)]

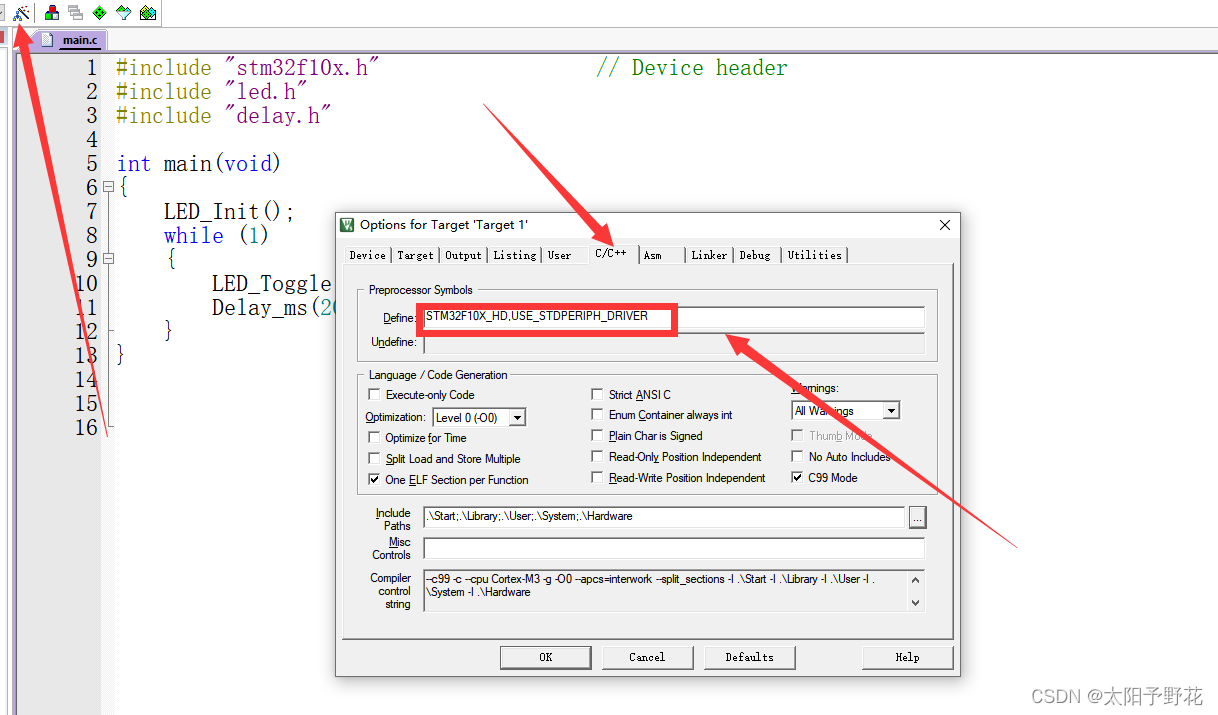

  • 添加宏定义
    [外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-x9QIOJni-1668781847250)(:/56ea400f03f44e3f972bc22041ed29a9)]

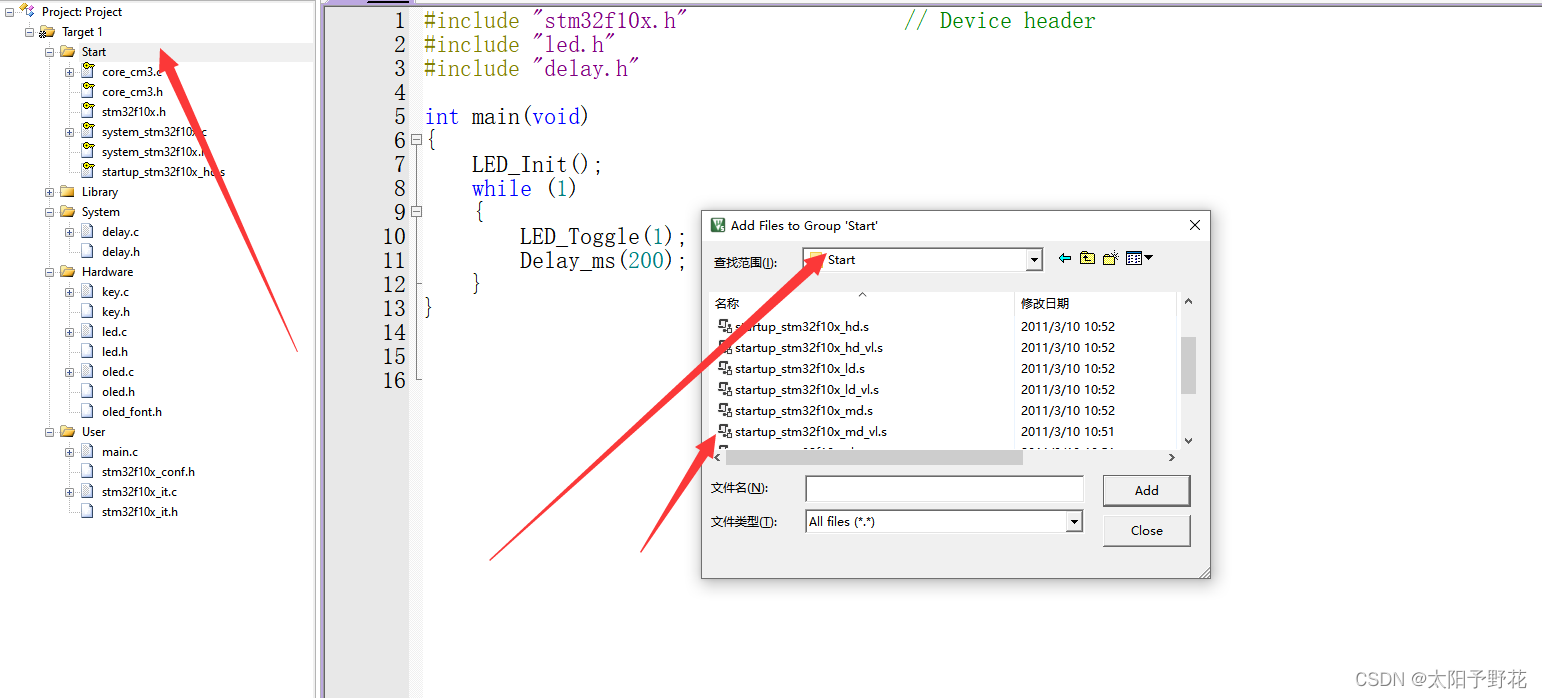

  • 删除和添加启动文件
    [外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-JdOTaO70-1668781847250)(:/d3c25553bd6d43328ca9d4bc261500c6)]

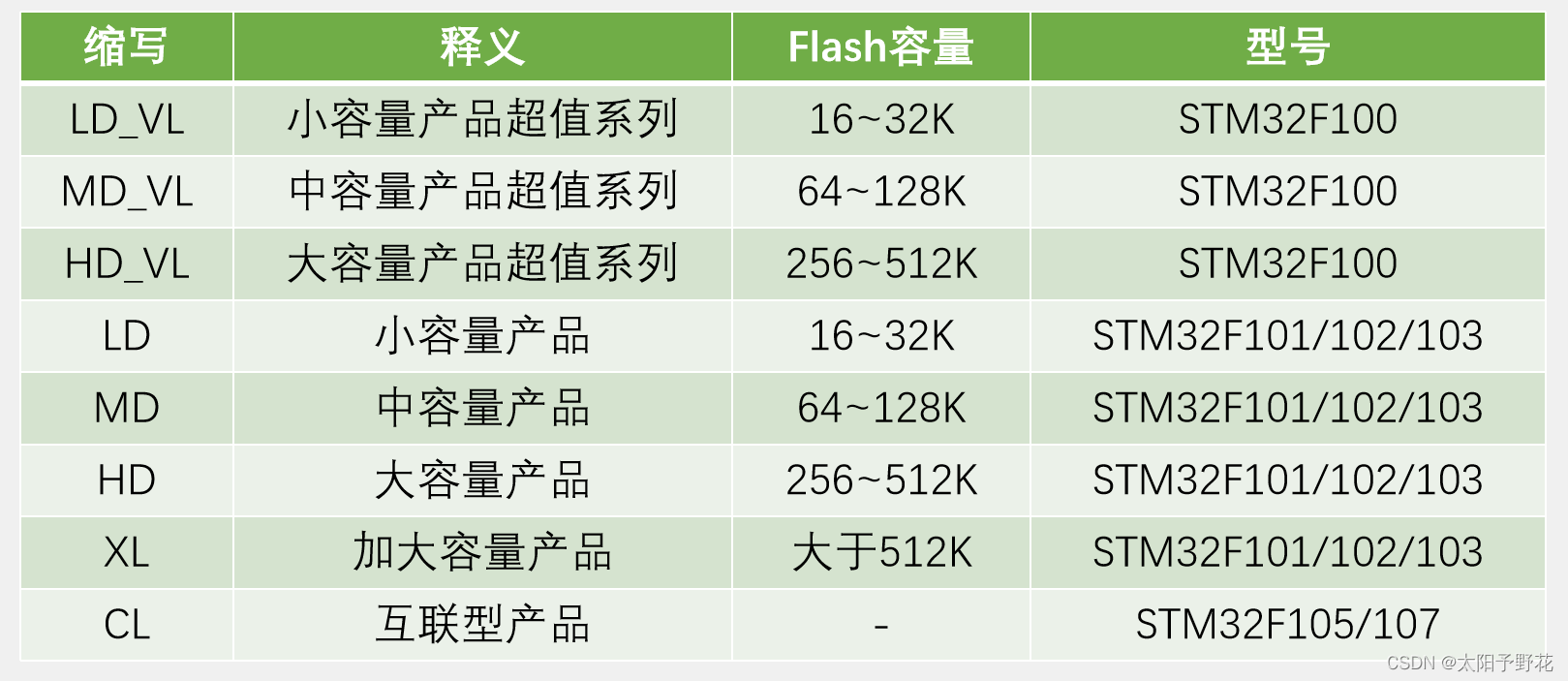

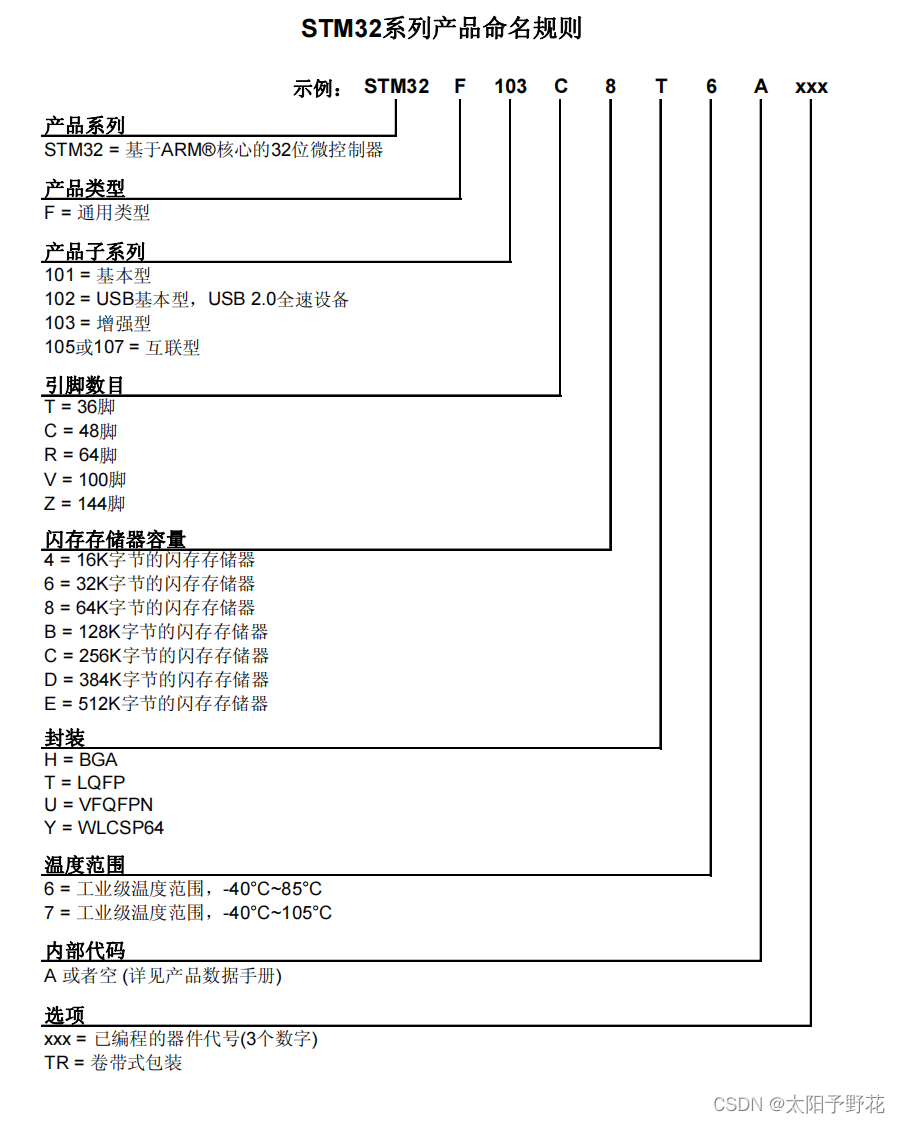

  • 补充
    [外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-rXqSO8Fz-1668781847251)(:/64b81bf54bde4e3ab5c45c1bb56d9fbb)] [外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-k9pQxng5-1668781847252)(:/0192c425c5e546a8b1dbf3a5248d6929)]
    在这里插入图片描述
