[CUBE IDE学习日记]CUBE IDE新建工程和GPIO配置最详细的步骤（1）

• CUBE IDE是一款强大的IDE软件，与KEIL相比，CUBE
  IDE界面更加好看，内容更加清晰，操作也更加简便。以往来说，我们开发ARM核的芯片都要用KEIL开发，STM32也不例外，但是基于KEIL的STM32库函数及其复杂，要用各种库函数配置各种IO口和外设。CUBE IDE是基于HAL库和LL库开发的集成开发环境，他的前身是CUBE MX，具有图形化界面，利于我们配置各种外设，下面，我们就一起来学习CUBE IDE的新建工程和GPIO配置吧！

一、新建STM32工程

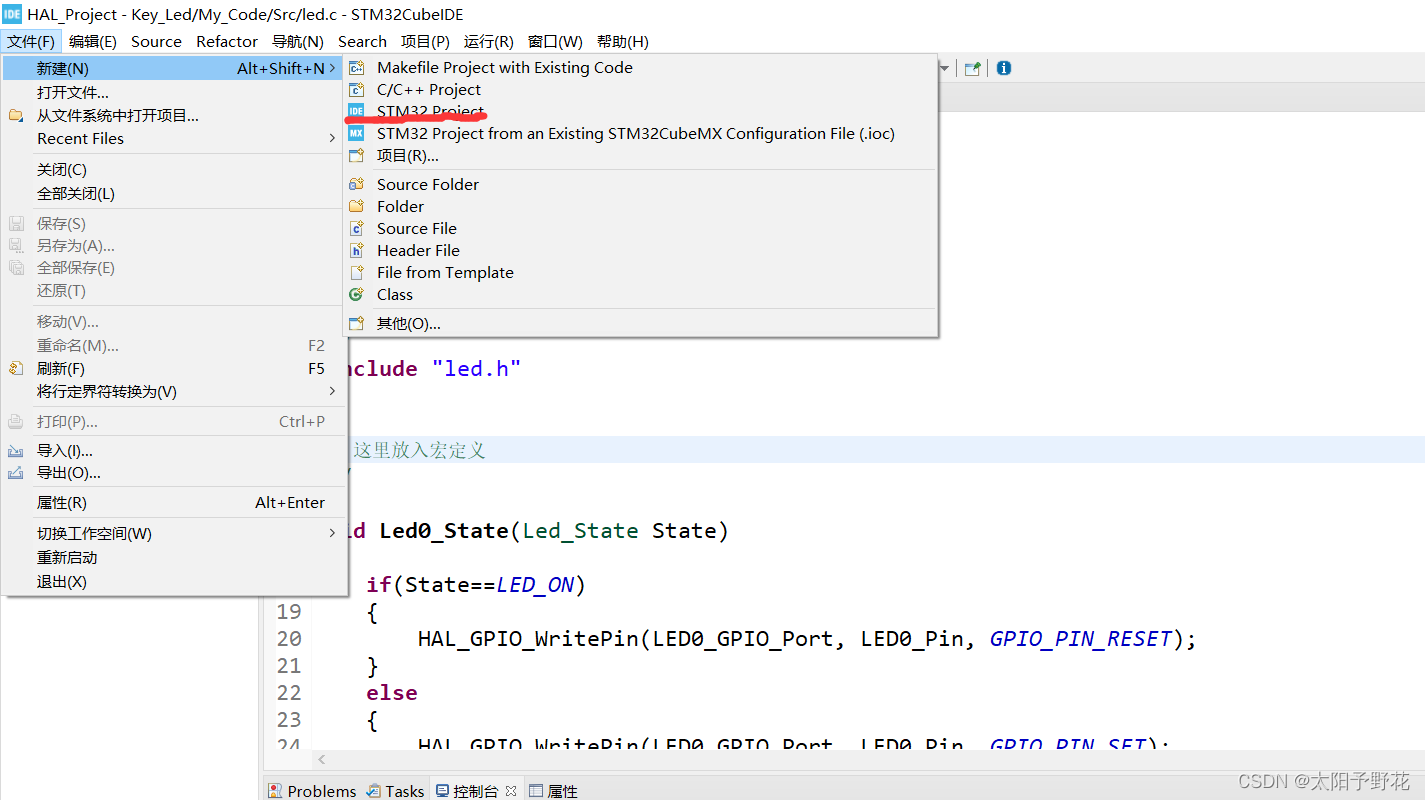

（一）打开我们的CUBE IDE软件，新建一个工程，如图所示

（二）选择芯片，这里以STM32F103RC为例,输入芯片名称，并选择LQFP64的芯片封装，再看看Flash和Ram和IO口数量是否对得上，下一步，如图：

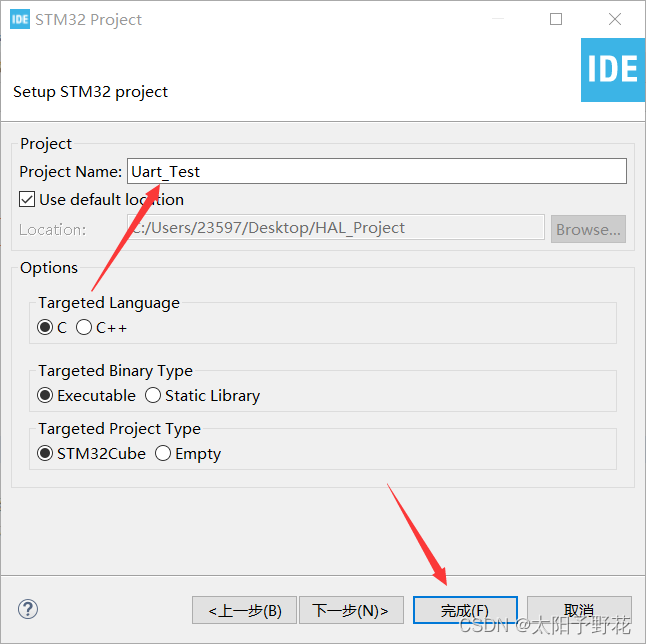

（三）输入STM32工程的名字，推荐所有工程的名字统一格式，首字母大写（下划线）工程说明，如：Uart_Test；其他设置默认，如图：

（四）生成CUBE MX图形化配置界面(左边会生成你创建的工程，右边是图形化界面)，如图：

二、系统配置和源文件的生成

• 学会建立STM32工程以后，我们最重要的是配置调试端口，系统时钟和晶振选择，然后再进行IO口的设置了。

（一）调试端口配置，我这里用的是ST-LINK，每个人的调试端口不同，要特别注意

（二）时钟配置，时钟配置默认不配置也可以，因为STM32内部有两个LC震荡电路（高速时钟HSI和低速时钟LSI）用来做时钟，但是因为是LC震荡，且没有外部高速时钟和外部低速时钟，他们使STM32的最大时钟只能为64MHz。所以配置RCC时钟时，我们要根据开发板提供的晶振来判断是否开启时钟选择。比如你只有外部高速时钟就只用开启外部时钟就可以了。
1.选择外部时钟（可以根据需求来选择，这里我都开启）

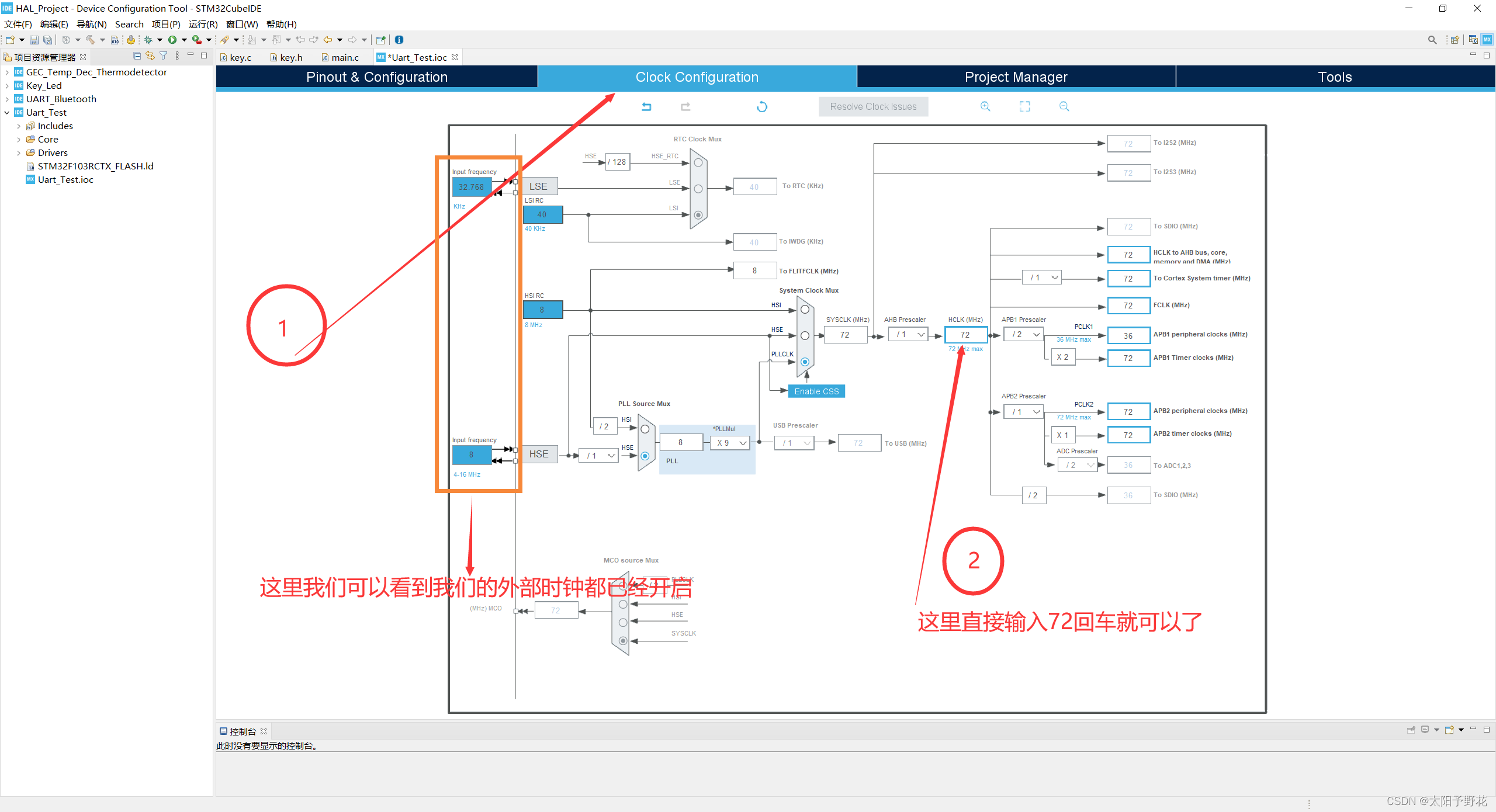

2.时钟树配置，用于给每个外设和每个总线分配时钟，时钟管理还是挺复杂的，这里我们把72M拉满，如图：

（三）晶振选择和时钟配置好了以后，我们生成代码，什么时钟，什么调试端口都帮我们配置好了，但是生成的代码都集中在一个初始化函数里面，这时不利于我们模块化的，所以我们要让每一个外设，每一个配置都能产生相应的源文件（.c）和头文件（.h），我们还需要一步操作，让CUBE IDE帮我们模块化这些生成的代码。如图：

三、生成代码点亮LED

• 做好新建文件和系统配置，我们最好一步就是配置好GPIO端口了，点亮LED就在眼前！
  （一）配置GPIO端口（绿色和黄色的IO口都被占用完了，为什么我们还没配置IO口，他就已经被占用了呢？因为我们刚才的系统配置，比如晶振，调试端口，还有电源端口已经占用了，这是必不可少的），那我们来配置真正用于点亮LED的GPIO口（我这里以PA8口为例，选择输出模式（其他模式先不用管））如图：

  补充：点击输出模式以后我们发现，RCC变感叹号了，不要慌，这是PA8占用了RCC的Master Clock Output端口而提示你这个端口不能用了

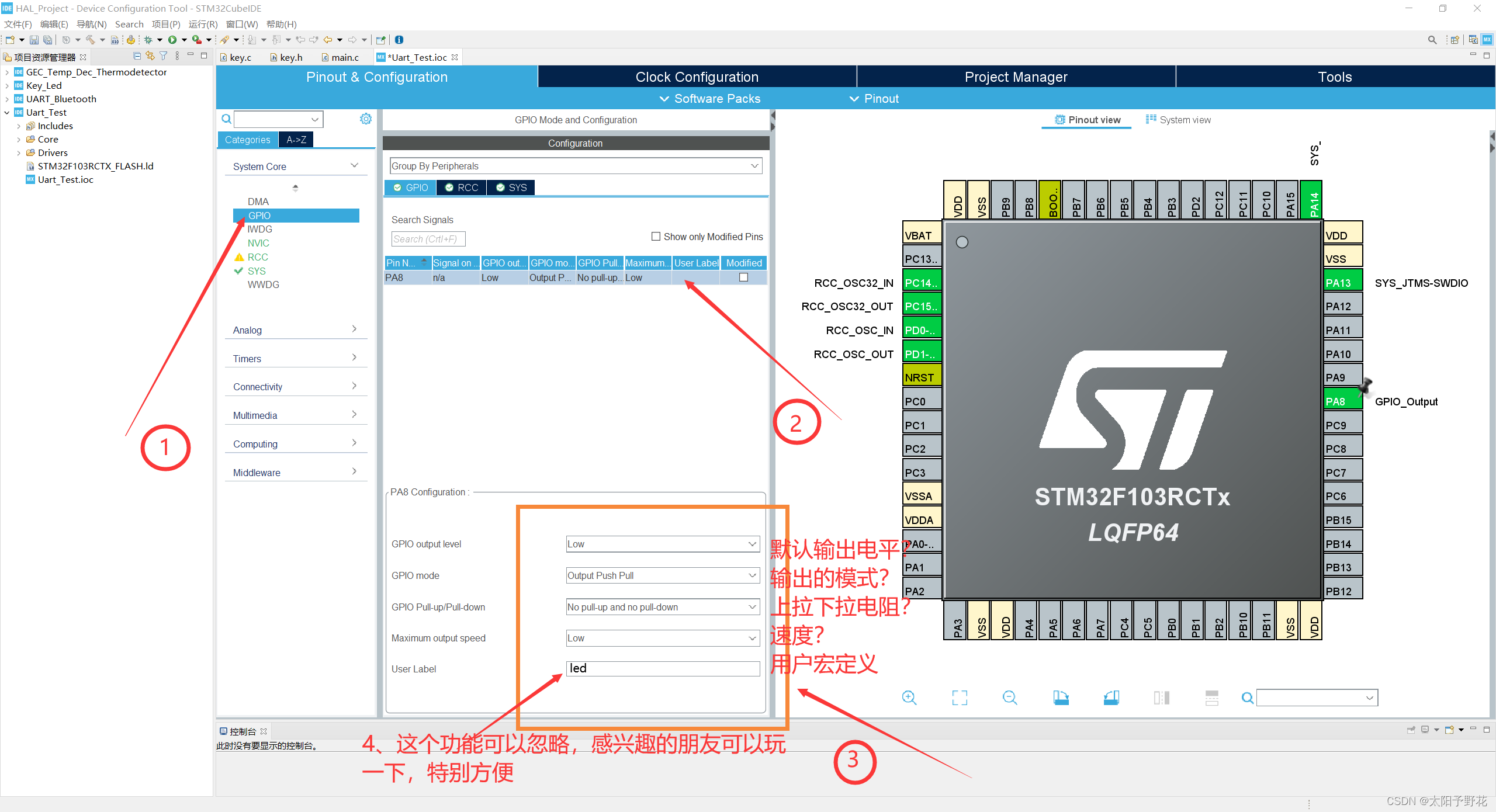

  （二）选择好PA8的输出模式后，我们要进行PA8端口的配置了，
  默认输出电平：低电平（LED基本都是低电平驱动，所以这里选低）
  输出模式：推挽输出（还有一个开漏输出，如果不懂的同学可以先去看GPIO口的输出模式和输入模式）
  有无上下拉电阻：无上拉无下拉
  端口速度：低速就可以了，也可以选高速，不影响
  如图：

  （二）配置好GPIO口后，我们就要生成代码了，这一步很简单，如图：

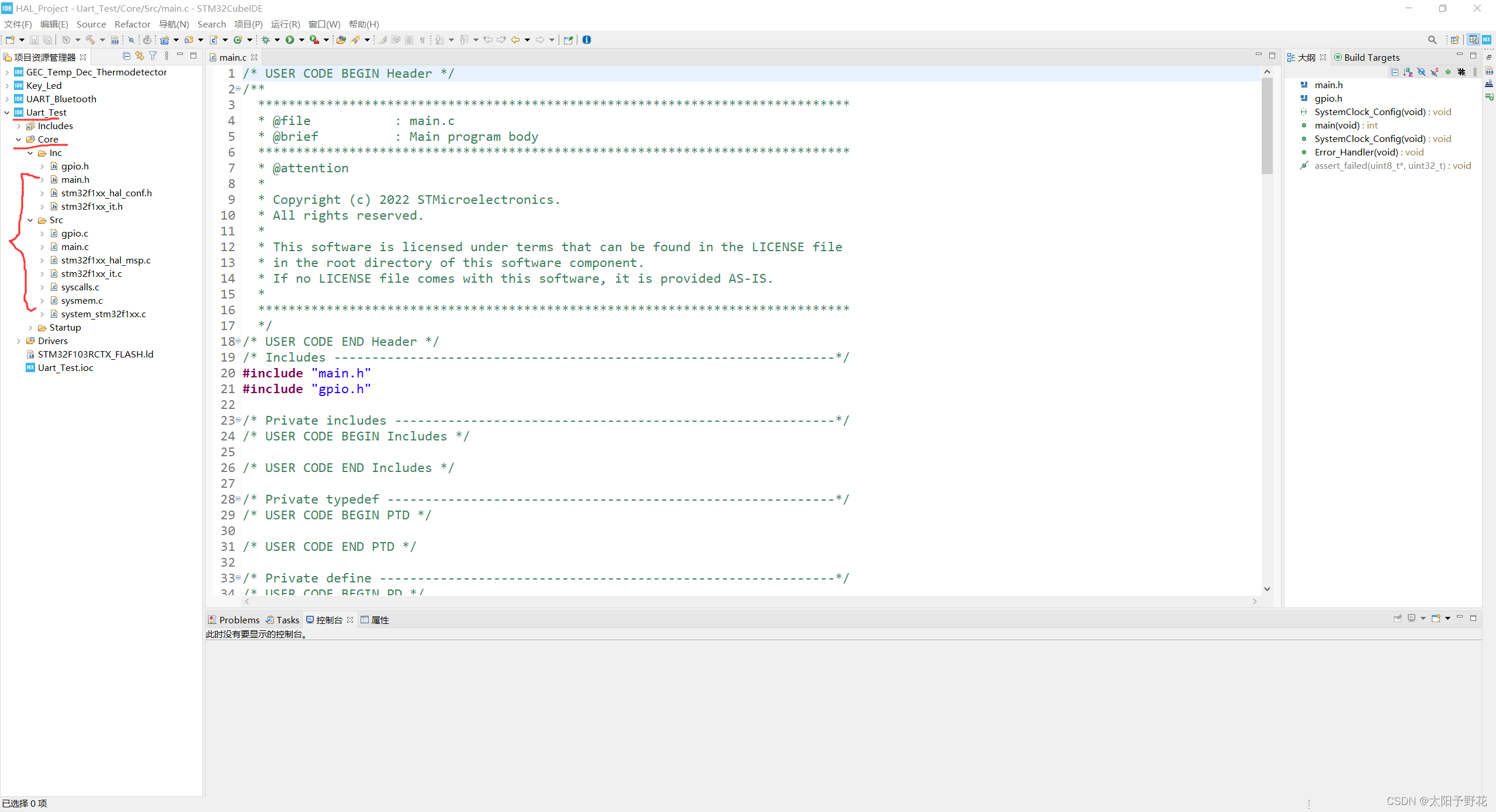

  生成他自动跳转到主函数里面，且我们打开系统文件夹，我们会发现源文件和头文件都分开了，文件管理特别棒

  最后一步，下程序到开发板，回到开头，我们配置调试端口的时候，我提示大家每个人的调试器都不一样，所以我这里没办法每个调试端口都演示给大家看，大家下载的时候也可以看其他博主的文章


谢谢大家观看文章，初次创作，可以一起交流学习
本文由太阳予野花原创，未经许可不可转载
