三、keil_STM32工程的软件调试和硬件调试

最新推荐文章于 2023-08-15 15:51:28 发布
原创 最新推荐文章于 2023-08-15 15:51:28 发布 · 1.6k 阅读 · 18 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#stm32 #单片机 #嵌入式硬件

本文详细介绍嵌入式系统的调试过程，包括仿真前的准备工作、软件及硬件仿真的具体步骤，以及如何使用调试功能查看变量、反汇编、内存、外设寄存器等关键信息。

文章目录

（一）仿真前的工作

  • 换好芯片，第一篇文章有说明
  • 换好晶振

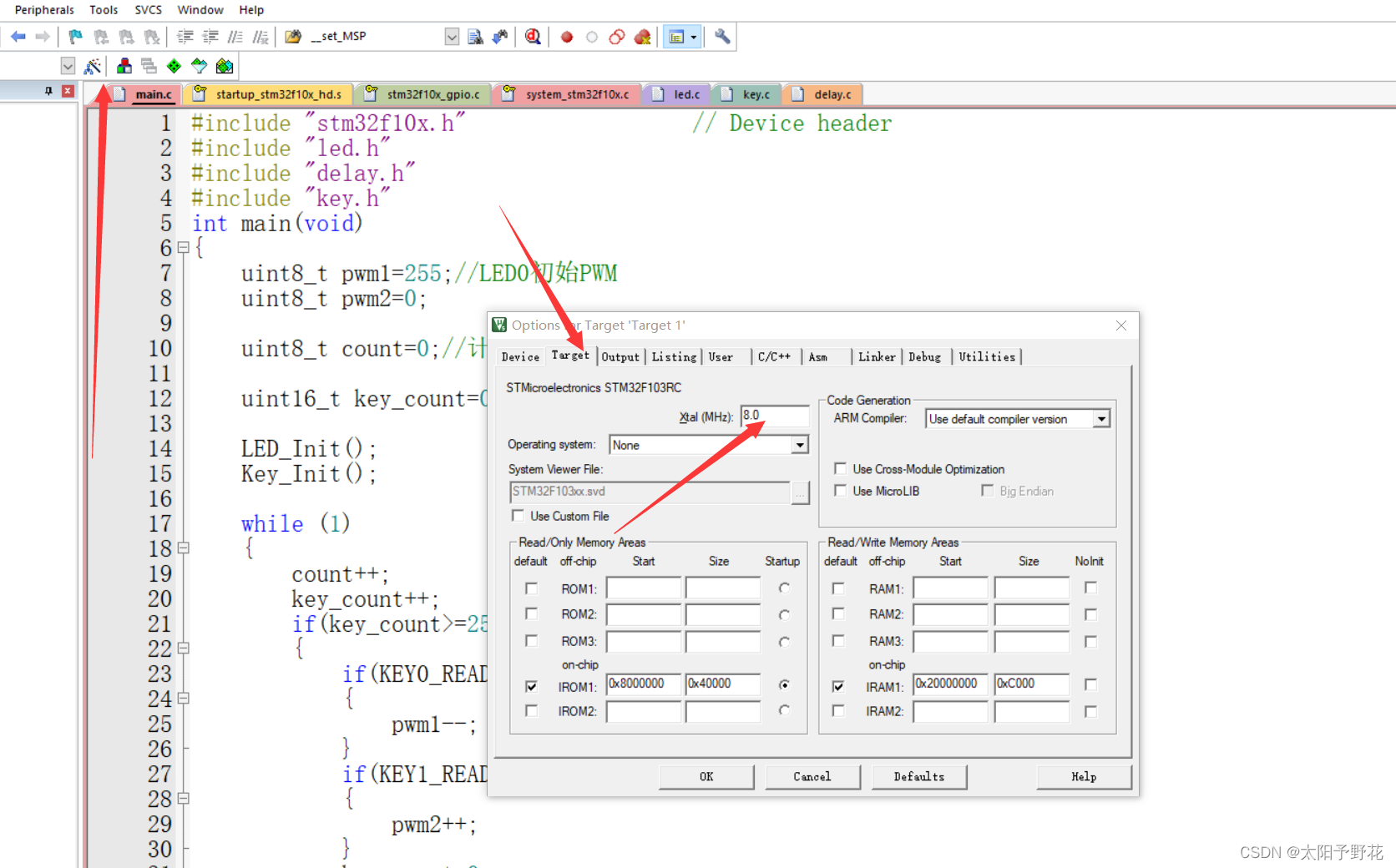

    [外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-HYWEY1Wa-1668869579963)(:/76ad10b9d7524aa38ce8501a6b57212e)]

（二）软件仿真

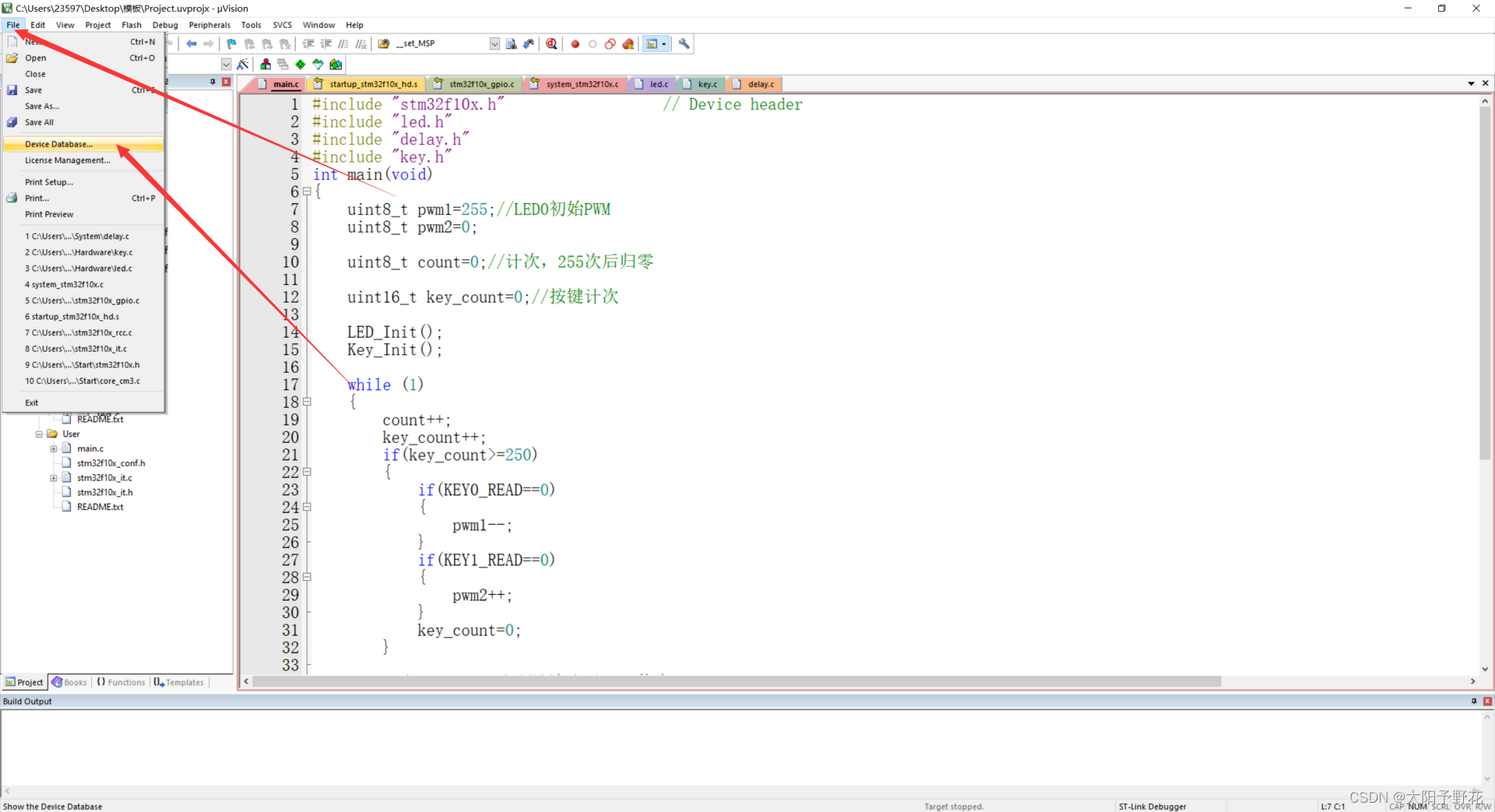

  • 找到仿真动态库
    [外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-vUugtEDp-1668869579964)(:/7b329c84aca34013862cadba5c34542c)]

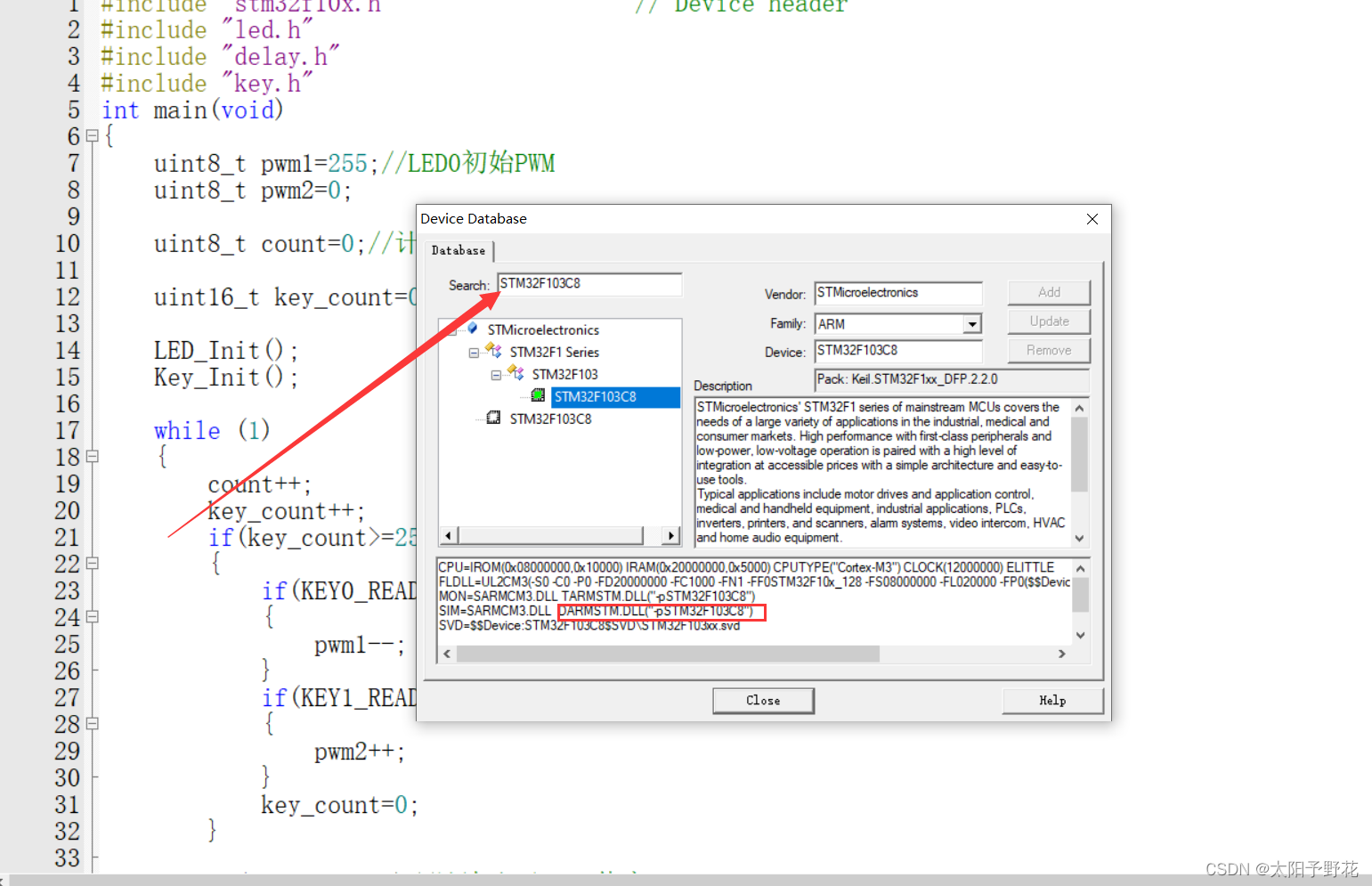

  • 找到仿真动态库，并复制仿真信息
    [外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-A4HBDmeJ-1668869579965)(:/624d73f71947406998ccc1f4d9ff33ca)]

有些芯片的仿真信息可能找不到，但是我们可以自己写，CM3内核的芯片都是
Dialog DLL: DARMSTM.DLL
Parameter: -pSTM32F103RC（芯片名字）

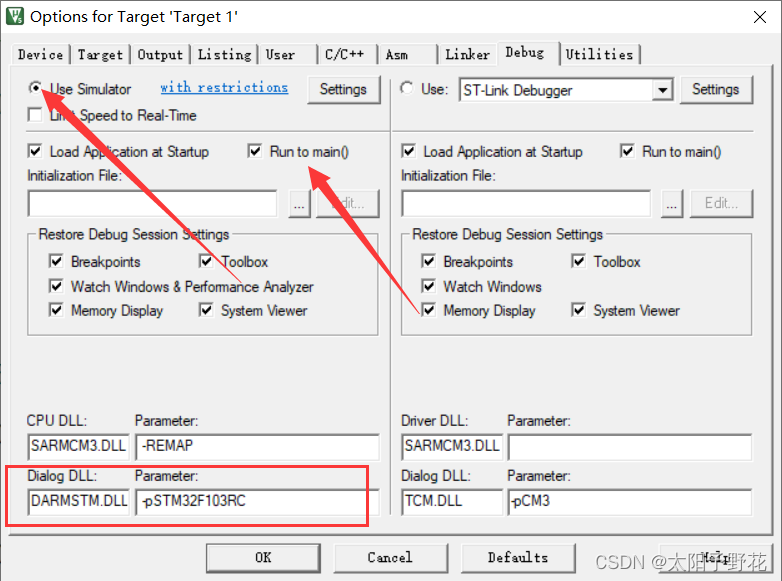

  • 选择软件仿真，运行至main
    [外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-zNoj3Hp0-1668869579966)(:/0489d73093f84262b3a3575efa6dd51b)]

（三）硬件仿真

  • 修改仿真动态库
    Dialog DLL: TARMSTM.DLL
    Parameter: -pSTM32F103RC（芯片名字）

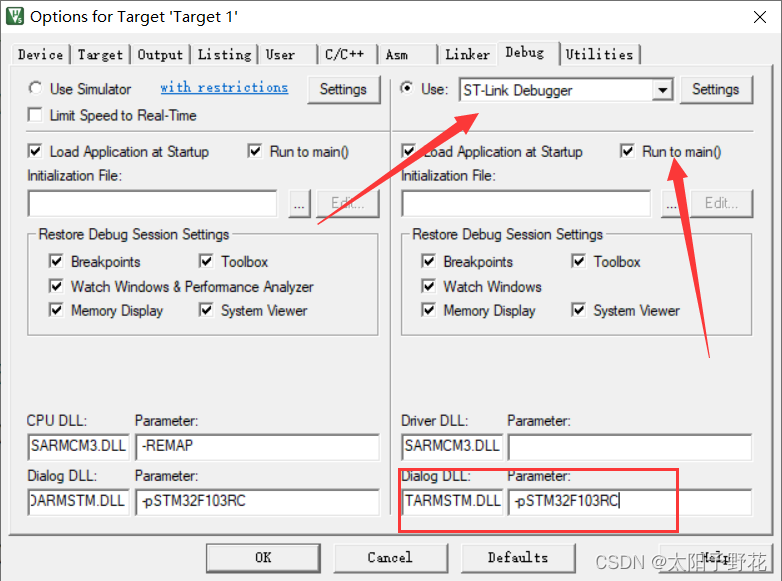

  • 选择调试硬件运行至main
    [外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-Au92pyWf-1668869579966)(:/0444242e93b04d0fae5d31327c358a15)]

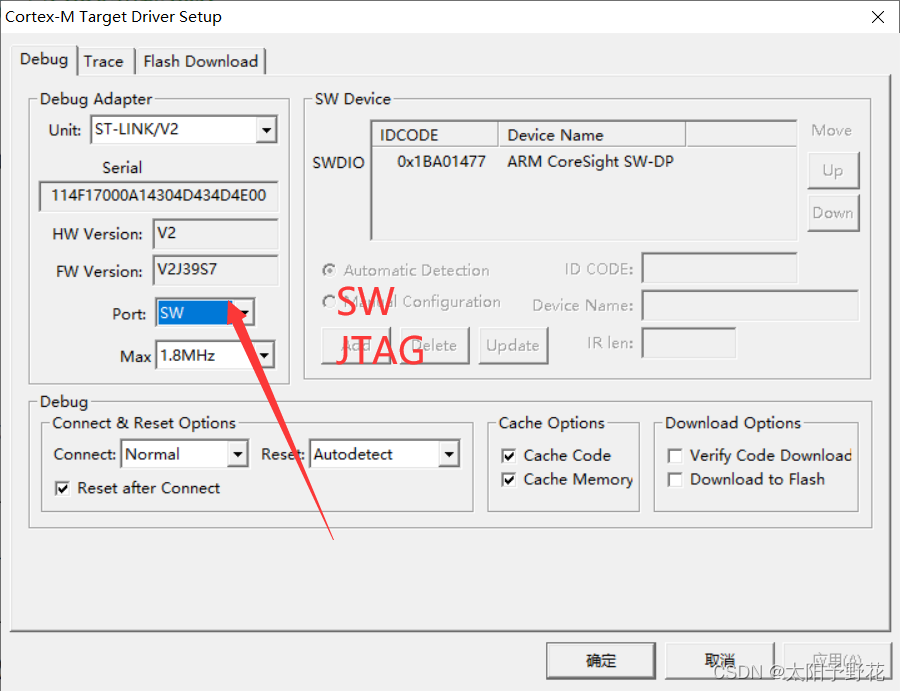

  • 选择Settings,进行调试硬件的配置
    [外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-rXFDJGkf-1668869579967)(:/294d733748bb42cab69d216012424252)]

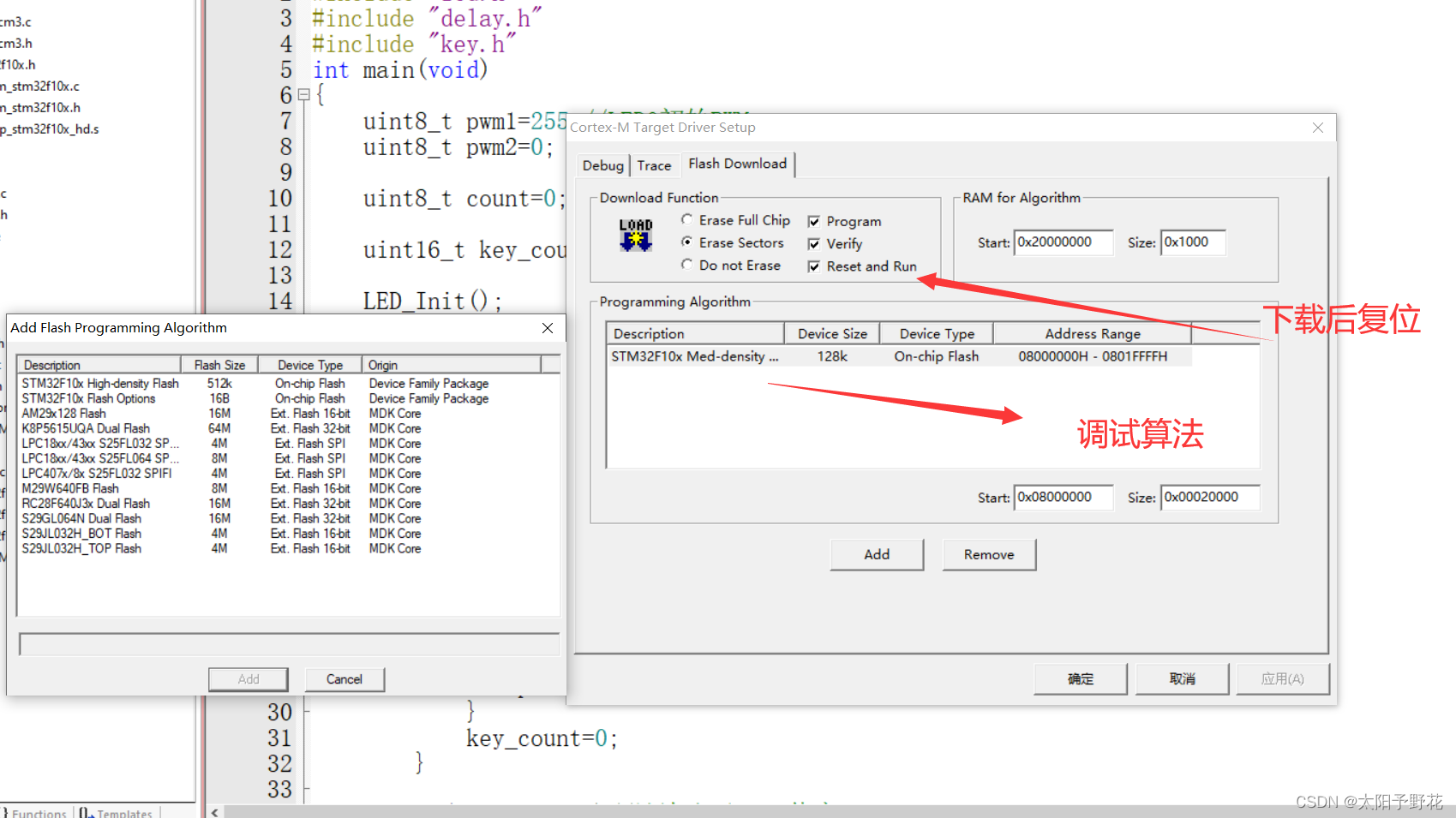

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-wCJCOt14-1668869579968)(:/e8623c56b78042518379136cf8726ca7)]

（四）调试功能

查看变量（窗口）

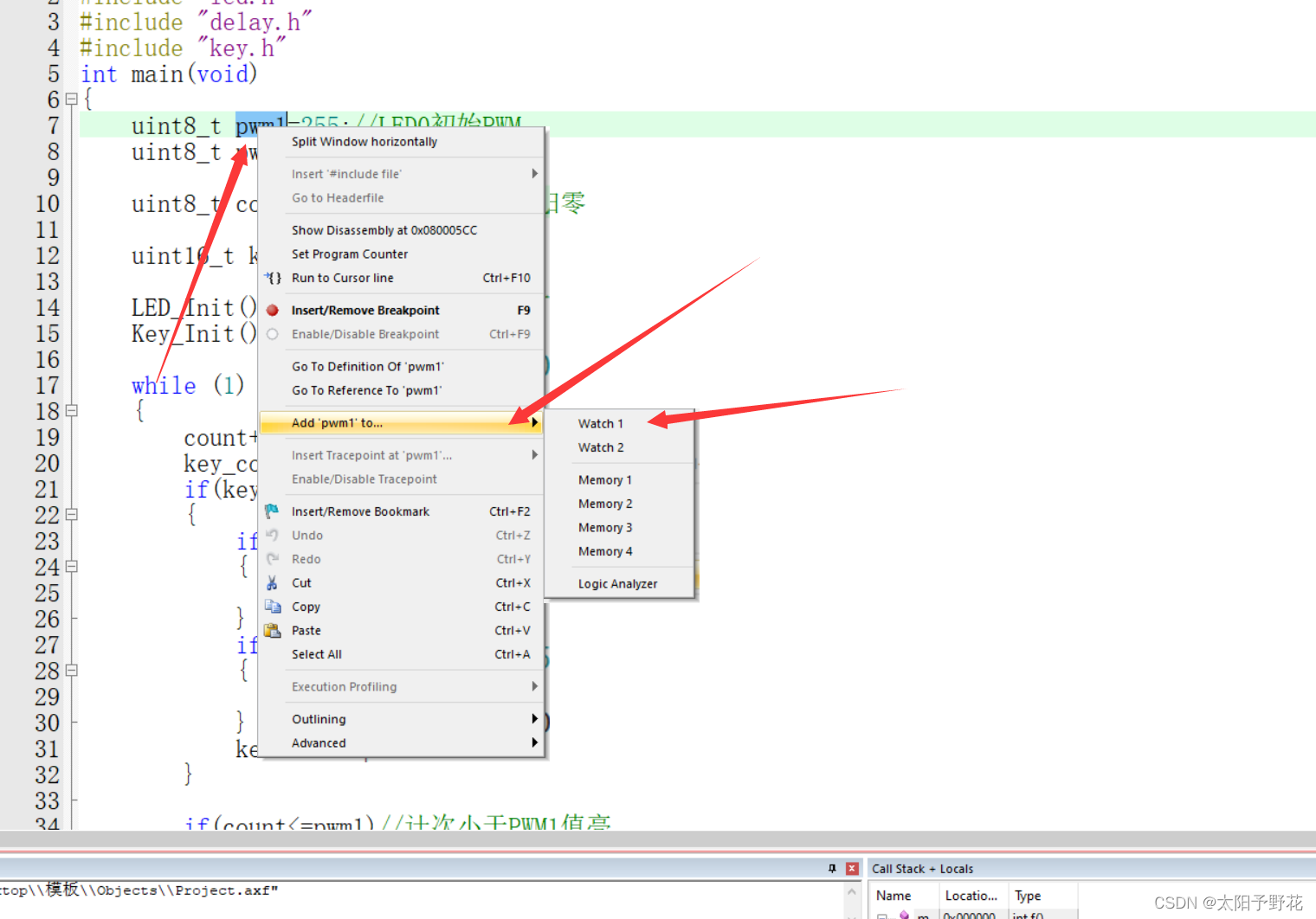

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-hlZMxqMd-1668869579968)(:/d8426877e0924cfc9a32f75e12b57d65)]

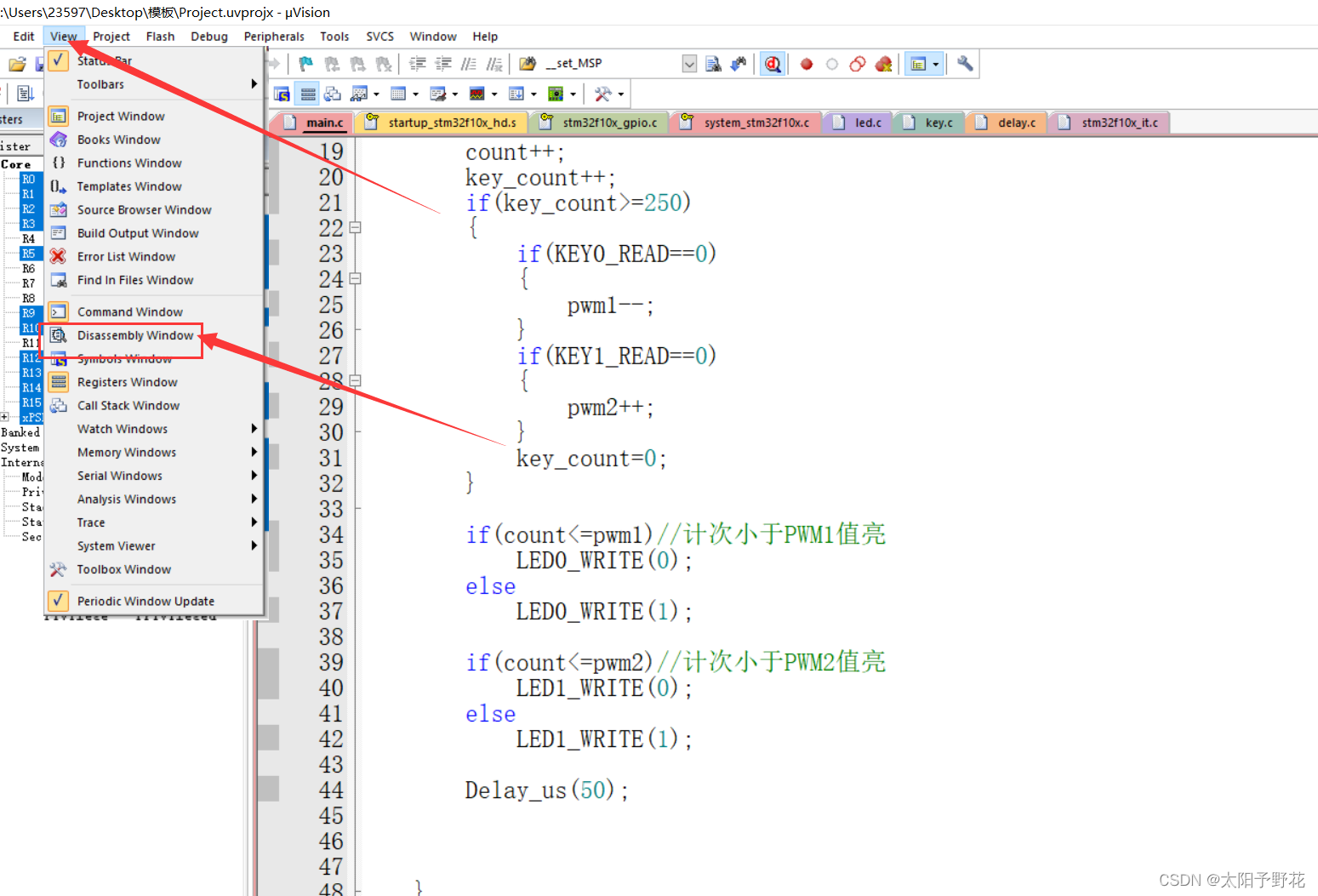

反汇编

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-gjbs6NJ5-1668869579969)(:/6ca723f071a84faba7b887c2d3413e6e)]

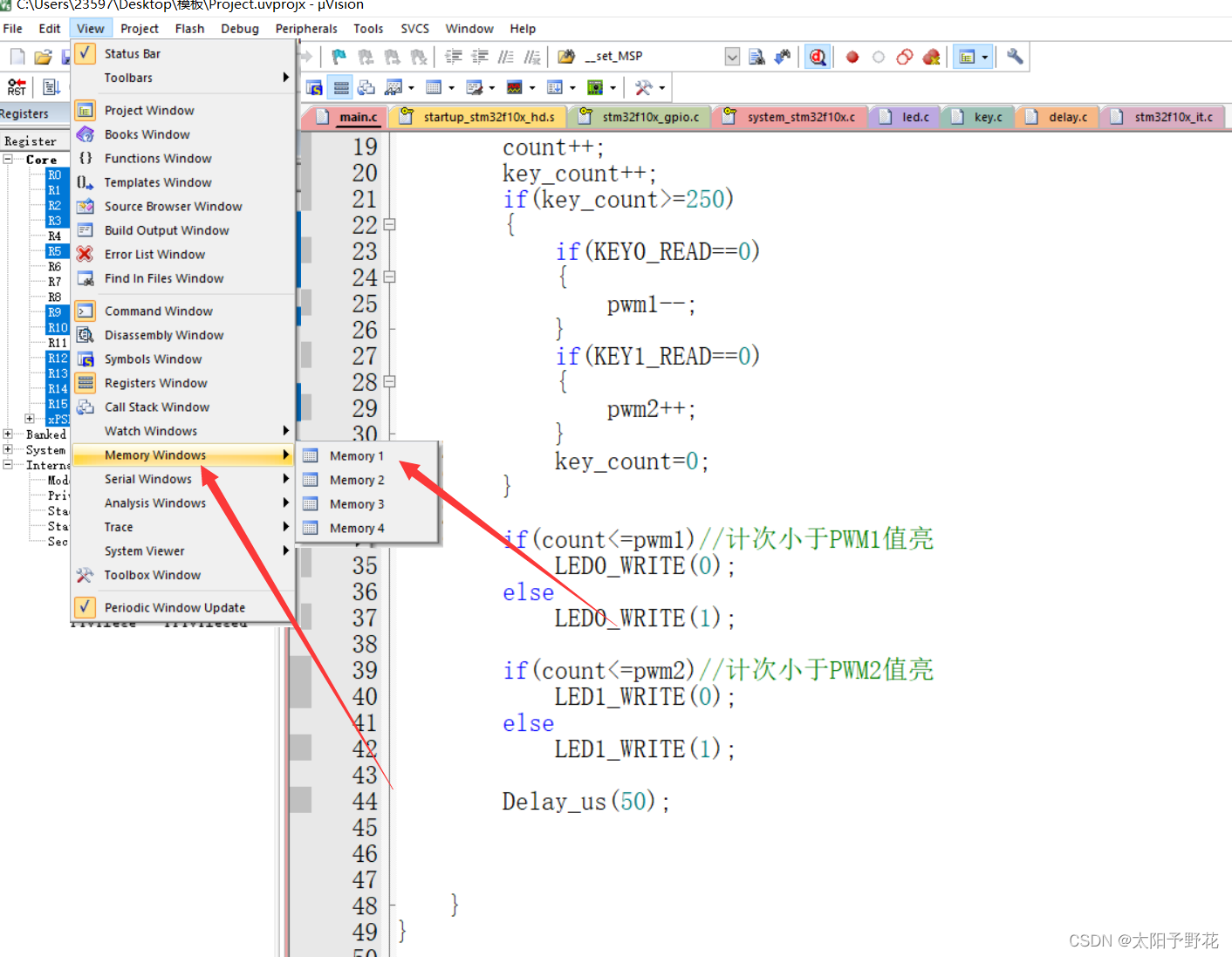

内存

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-KLdLXuku-1668869579969)(:/24387d551e39422e918b43b2c645ad78)]

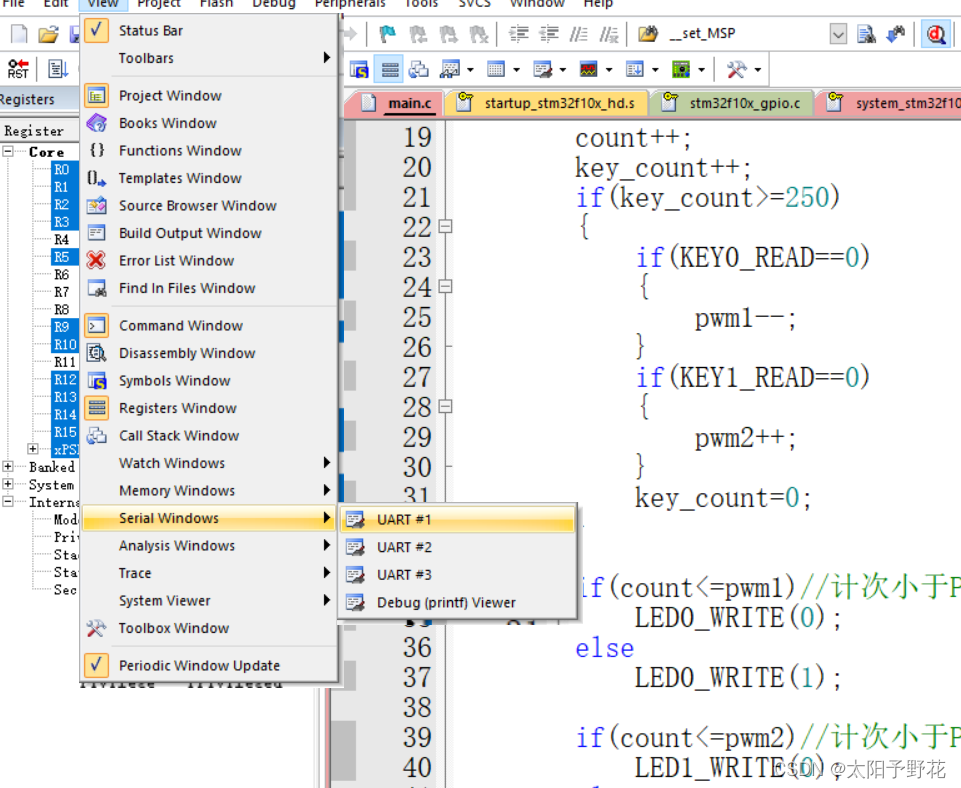

串口

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-lW8a0nDF-1668869579970)(:/af215e8faa4d4377a7cd32adbb9ed5d0)]

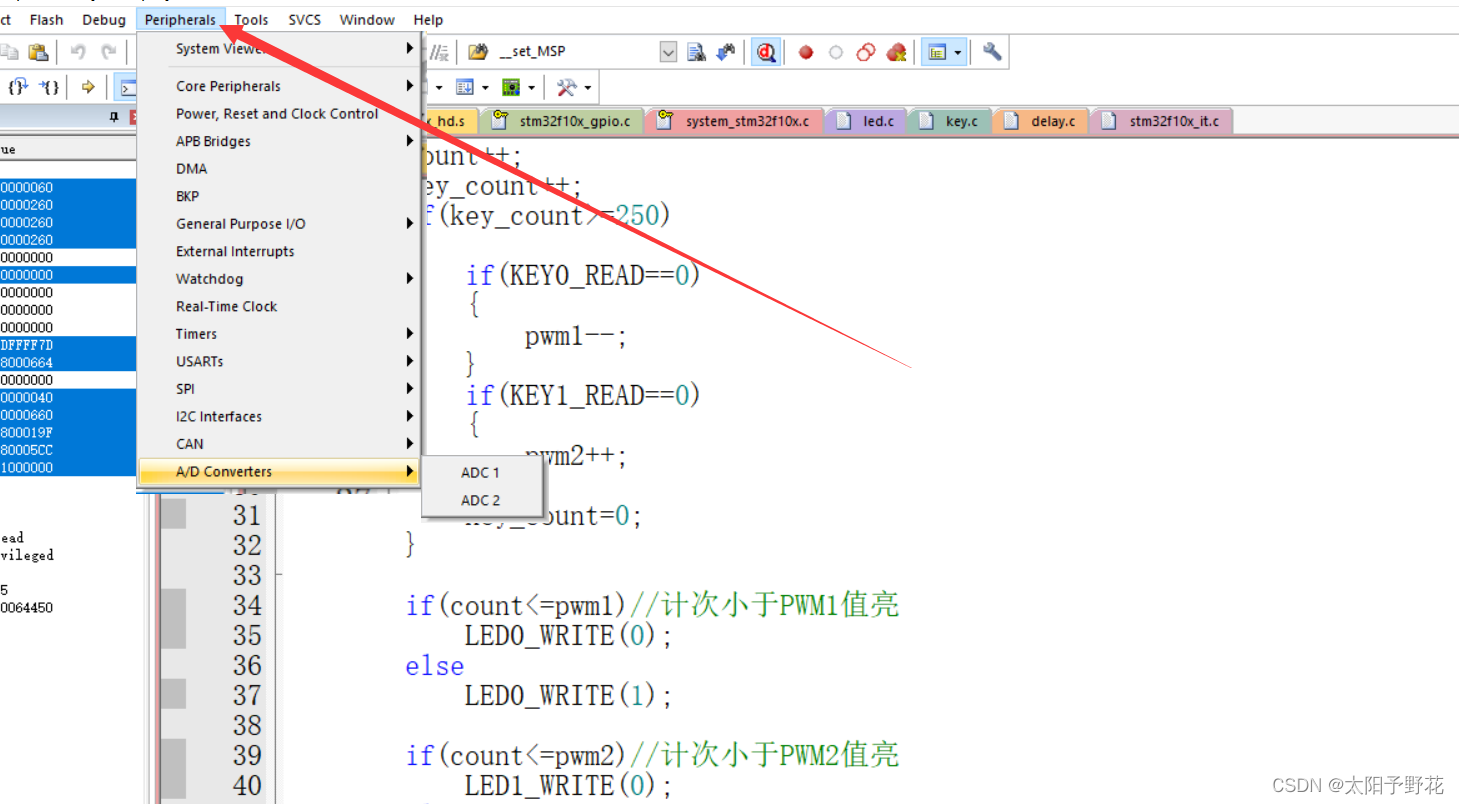

外设寄存器

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-eomHrU8D-1668869579970)(:/f27eb283683d4922867841f0bafdd5b1)]

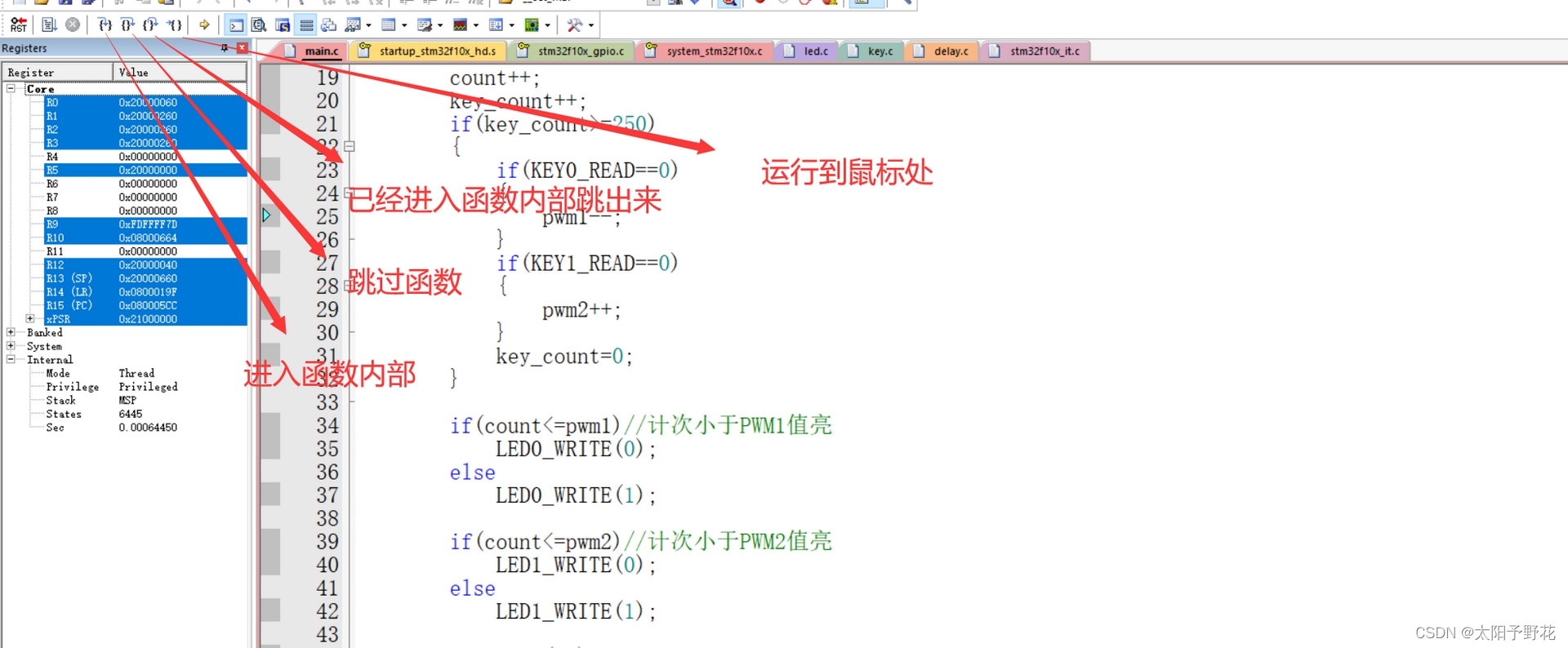

单步运行

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-17KnOUBL-1668869579970)(:/f4f6586f15104fa68293068b1100b461)]
