干货分享 | TSMaster 信号映射的配置方法

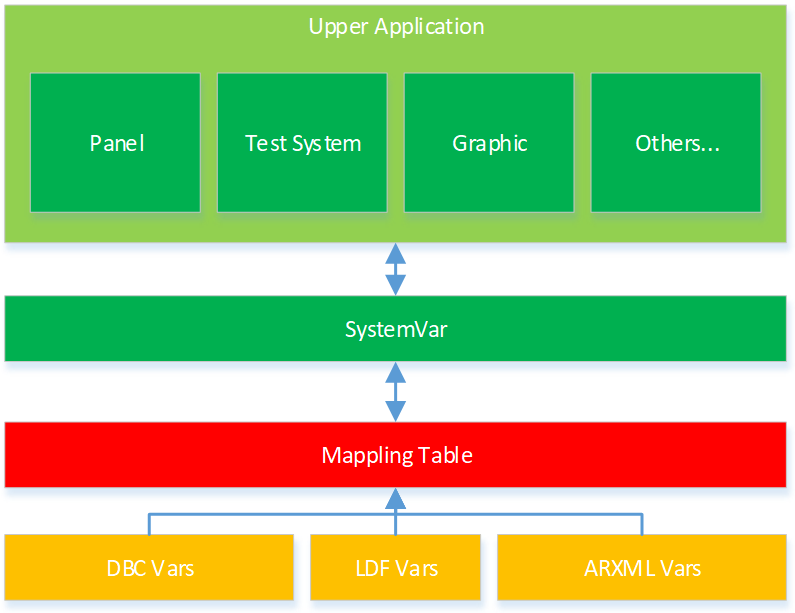

TSMaster信号映射模块可以将数据库变量映射为系统变量，经过映射后的系统变量就等同于数据库中的变量，该系统变量的读写操作就等同于读写数据库变量。其在系统软件中的位置如下图所示：

信号映射模块设计的目的，就是为了实现上层应用层逻辑和下层数据库变量的解耦合。如果上层应用层直接操作数据库中的变量，一旦数据库发生变动，介于这种强耦合关系，会造成上层开发，比如Panel，测试脚本等需要修改对应的数据库变量，对于大型工程项目来说，这种变动是不可接受的。采用信号映射模块，上层映射层不用直接操作数据库变量，直接使用映射后的系统变量，当下层数据库等发生变动时，只需重新将映射数据库变量到对应的系统变量即可，而不用修改上层的应用。本文将重点介绍TSMaster中添加信号映射的操作方法。

本文关键字：信号映射、系统变量、表达式映射

---

目录

Catalog

1.  直接映射的操作方法

2.  表达式映射的操作方法

3.  信号映射转换实例

一、直接映射的操作方法

1、信号映射模块路径：仿真-环境-信号映射

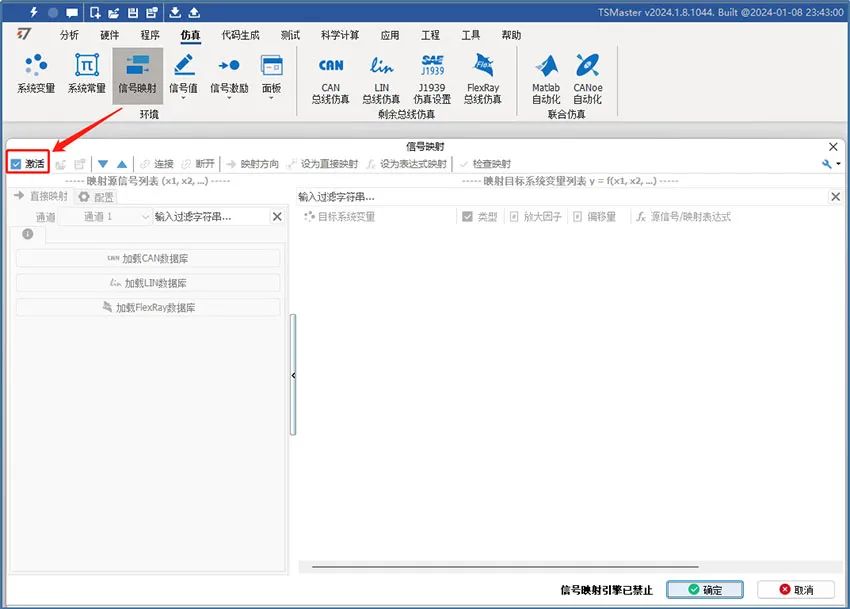

打开信号映射后，点击模块左上角激活按钮使能信号映射模块。如图1。
