应用笔记 | TSMaster——图形编辑面板功能模块简介

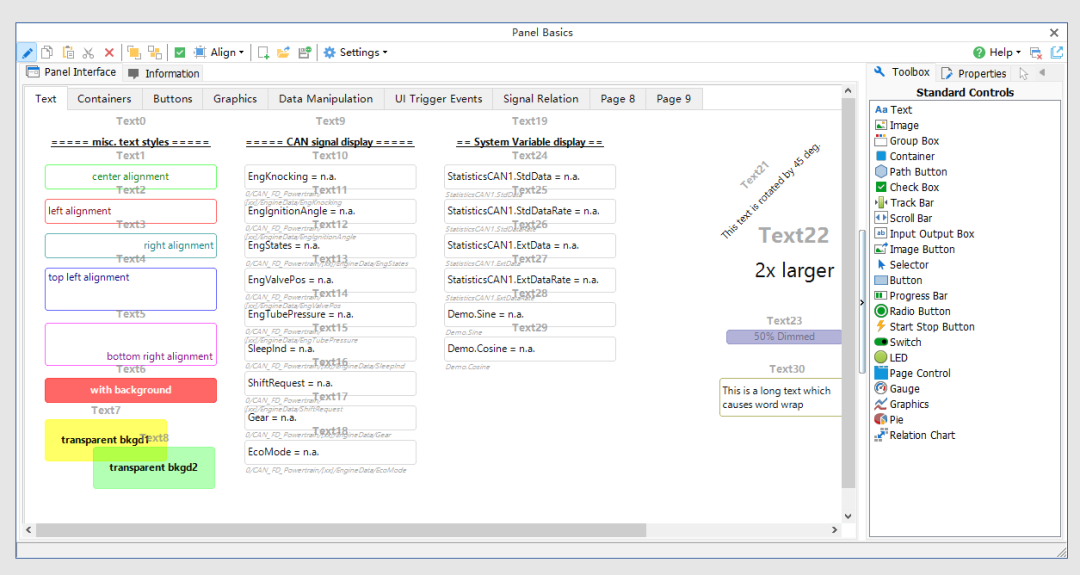

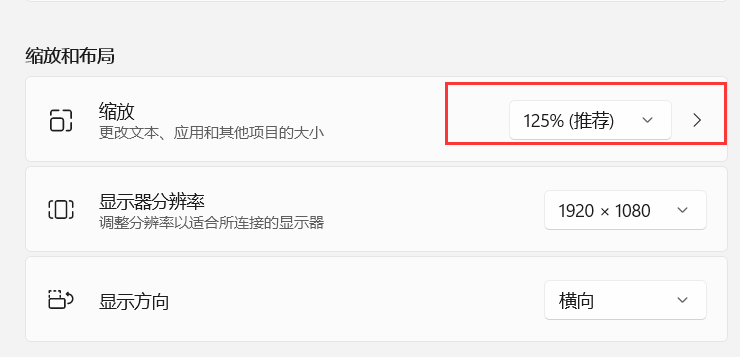

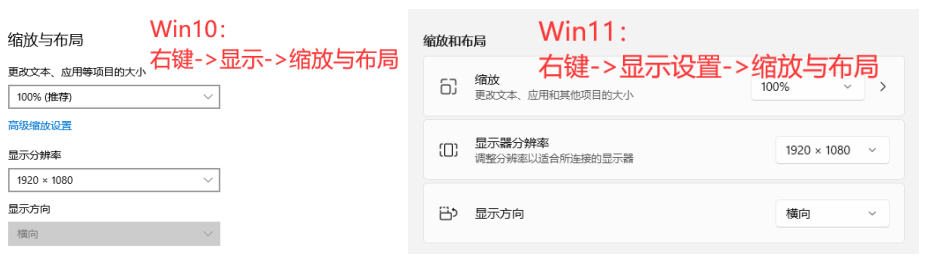

图形编辑面板

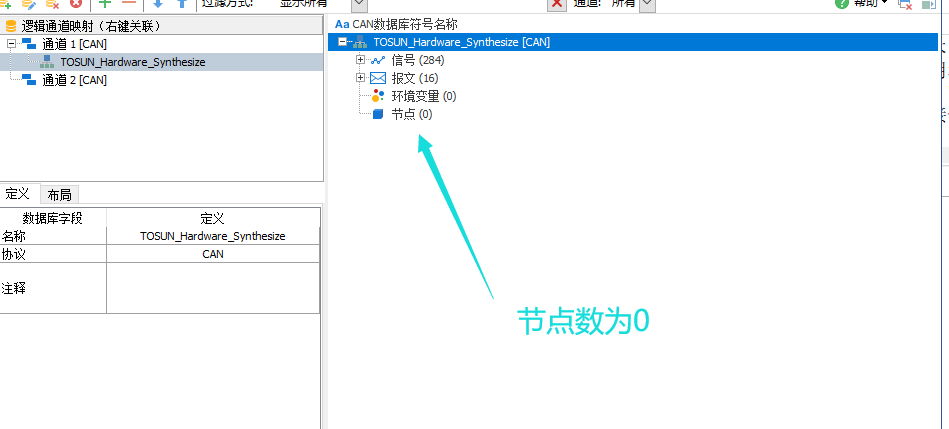

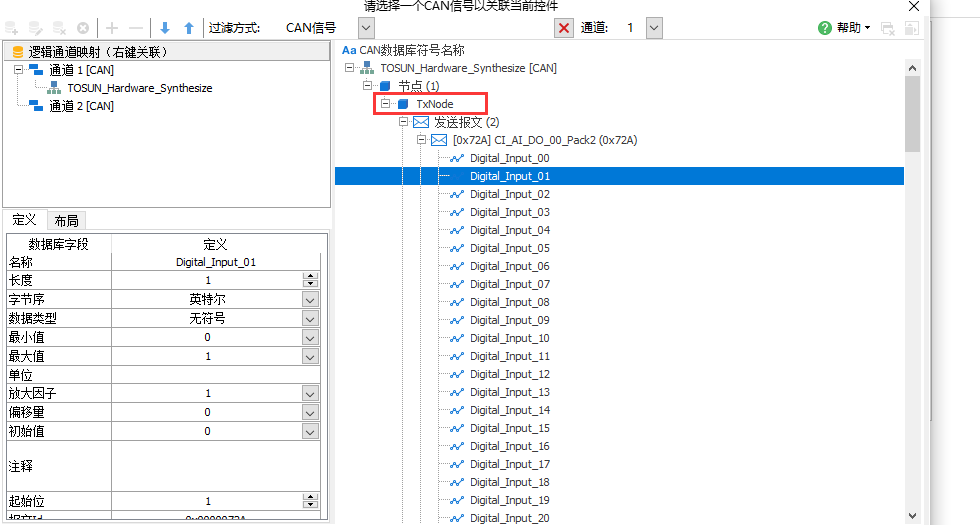

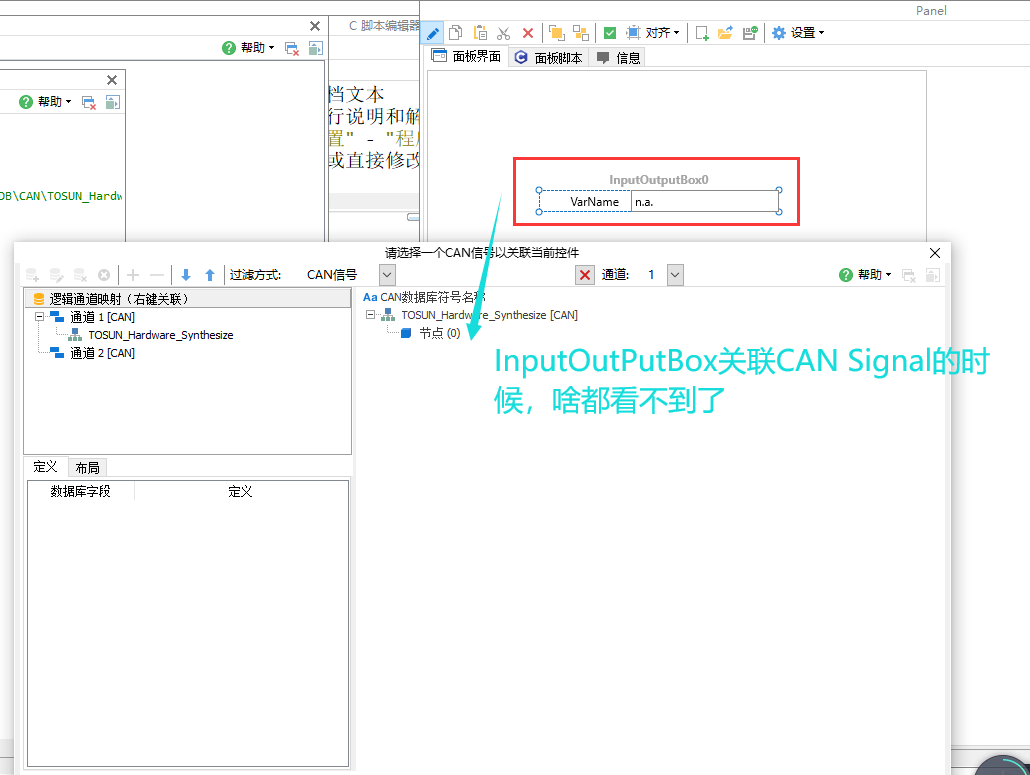

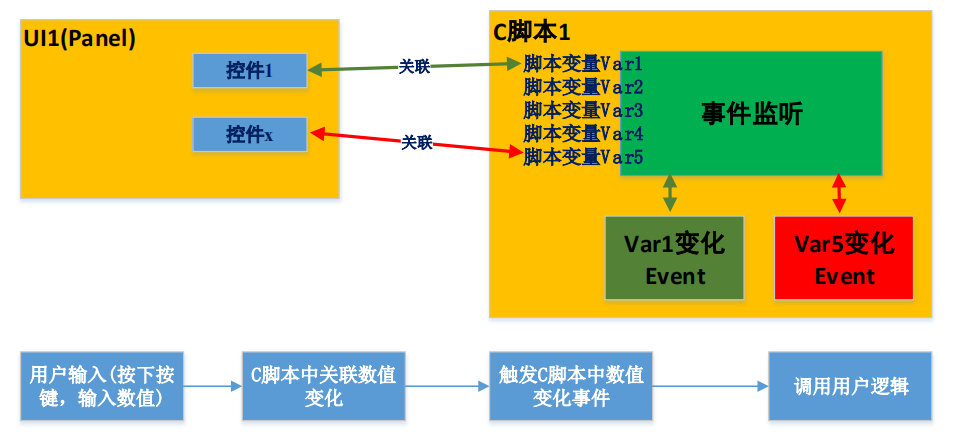

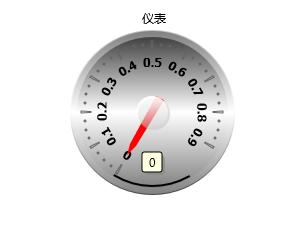

TSMaster 图形编辑面板让用户能够开发自己的图形窗口，用于处理报文的收发，信号解析显示等功能。

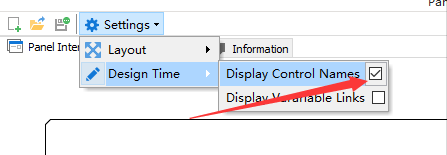

一、工具栏

1. 模式选择按钮，主要包含如下模式：

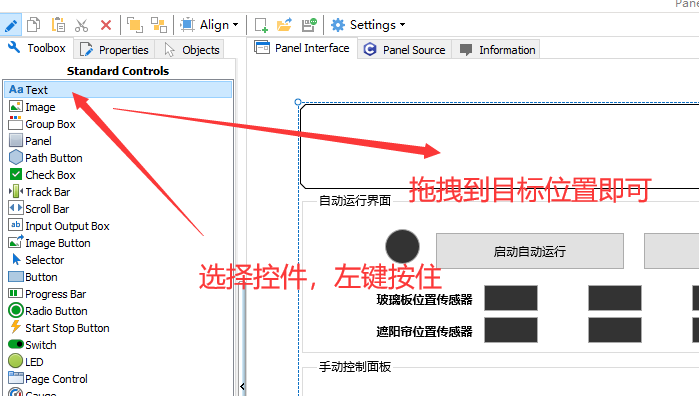

1）按下状态时候，当前 Panel 处于编辑模式下，用户可以增加删除控件，编辑控件属性的。

2）弹起状态，当前 Panel 处于测试运行模式，显示的是该面板实际运行时的状态，用户不可进行编辑。

3）灰色状态，当前 Panel 处于运行状态。意味着当前 TSMaster 处于设备连接运行状态。如果用户想重新编辑界面，必须断开 TSMaster 连接，才可以进入编辑状态。

2. 层叠控制

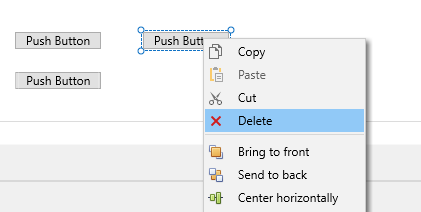

当出现控件层叠情况时，把控件移动到前面和把控件移动到后面。

3. 对齐控件

控件对齐分为两步：

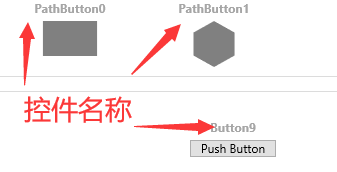

1）首先选择需要对齐的多个控件：按住 Ctrl 键，鼠标点击多个按钮，则选中多个控件。如下所示：

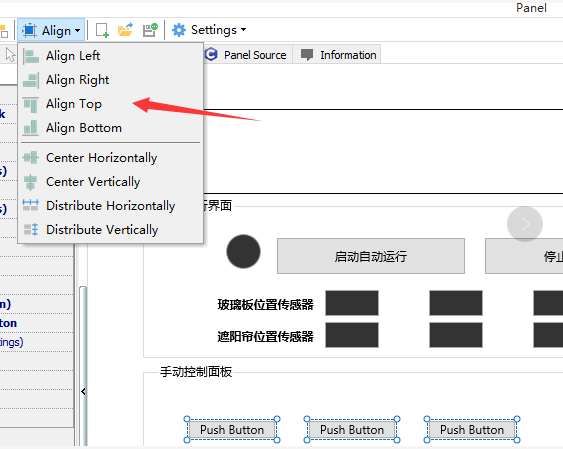

2）选择顶部菜单栏的对齐按钮，如下所示：

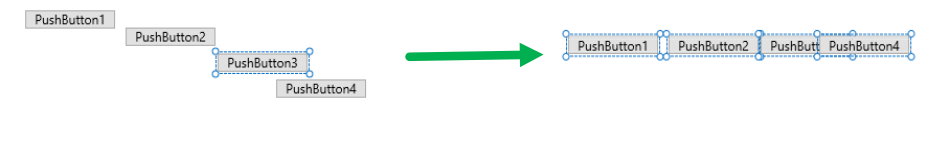

对齐选项有：

➢ Align Left：左对齐

➢ Align Right：右对齐

➢ Align Top：上对齐

➢ Align Buttom：下对齐

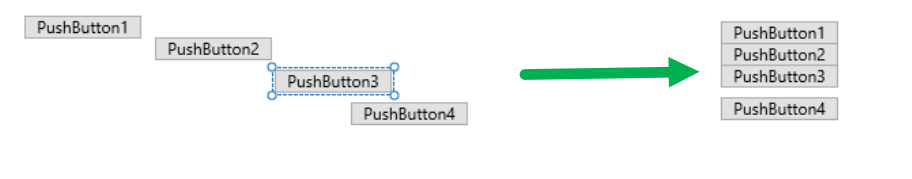

➢ Center Horizontally：以中间模块为准水平对齐
