串行外设接口（Serial Peripheral Interface, SPI）逻辑设计部分 - spi_slave

已于 2022-05-23 23:17:25 修改
阅读量2.1k 收藏 12
点赞数 2
CC 4.0 BY-SA版权
分类专栏： 标准总线接口协议 文章标签： fpga开发 数字IC IC验证 stm32 arm
于 2022-05-18 21:15:20 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/Starry__/article/details/124851321
本文详细探讨了SPI Slave的逻辑设计，重点在于没有握手信号的情况下如何确保数据传输的可靠性。分析了在片选信号(csn)为1和0时的传输情况，以及不同CPOL和CPHA设置下的时序。文章还提到了信号复位问题及其解决方案，并强调了设计时画波形的重要性。

目录

先设计再写代码！先设计再写代码！先设计再写代码！

设计时候要画波形！画波形！还是TMD画波形！

spi slave最大的难度在于它是一个slave，但是与spi master之间没有握手信号，这就导致每次与spi master之间作数据交换的时候，spi slave可能还没准备好，数据传输的可靠性不行，这也是SPI本身的缺陷。

片选信号拉低表示数据传输开始，可是如果此时spi还没有把上一次传输的数据输出、或是这次发送给spi master的数据还没有准备好，就会产生意料不到的情况。

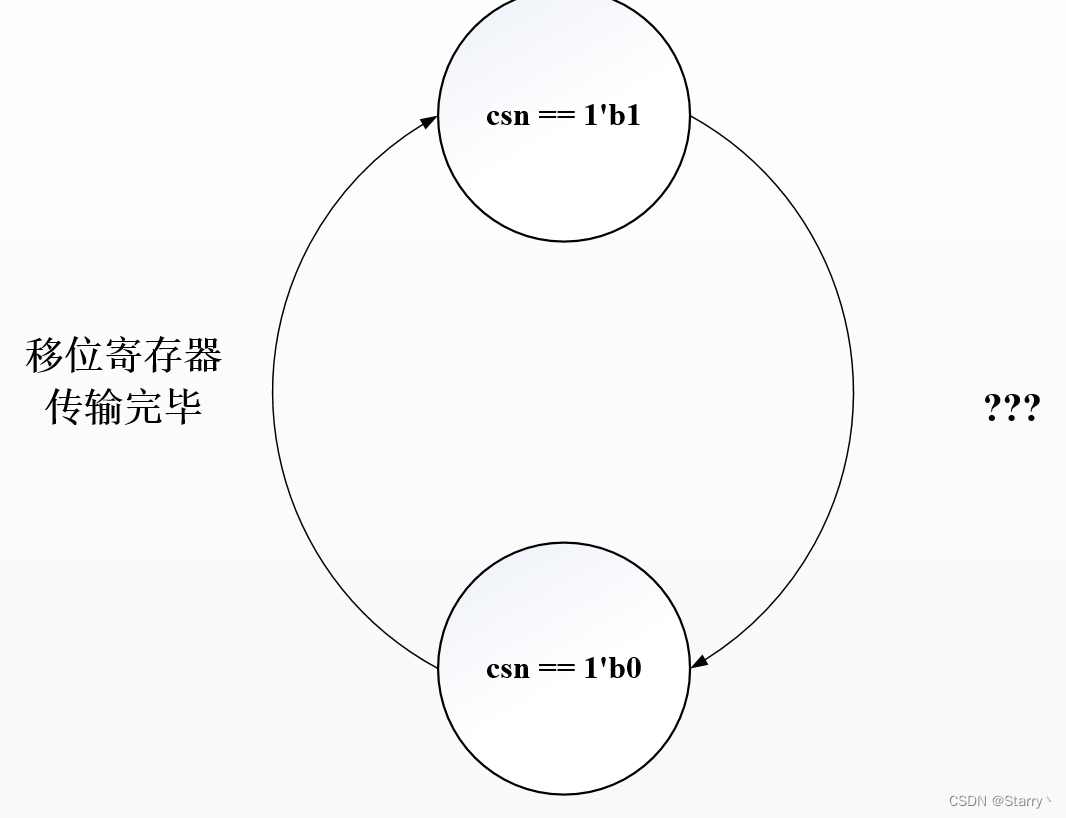

spi slave是否开启传输，这就是spi slave的两种状态，奇葩的是这两种状态的转换是spi master控制的，而且开启传输的时刻spi slave未知。对，咱们要基于这样的状态机对spi slave进行设计。

当spi slave 检测到 被片选中后，可以用计数器计算什么时候这次传输结束。

在这里插入图片描述

1. (csn == 1’b1) 时

此时不发生传输，spi slave 可以与用户端进行数据交换，但是csn随时都可能拉低，这里咱们计算一下spi slav
