简介

HVAlgo 是ShiMetaPi 专为事件相机（Event Camera）设计的高性能算法库，提供了多种先进的事件去噪、计算机视觉和图像恢复算法。该库基于ShiMetaPi Hybird Vision SDK 构建，支持实时事件流处理，适用于机器人视觉、自动驾驶、高速运动分析等应用场景。

ShiMetaPi Hybrid Vision SDK 由 hybrid_vision_toolkit 和 hybrid_vision_algo 两个独立的SDK组成，分别实现视觉融合相机的接口控制和算法处理。

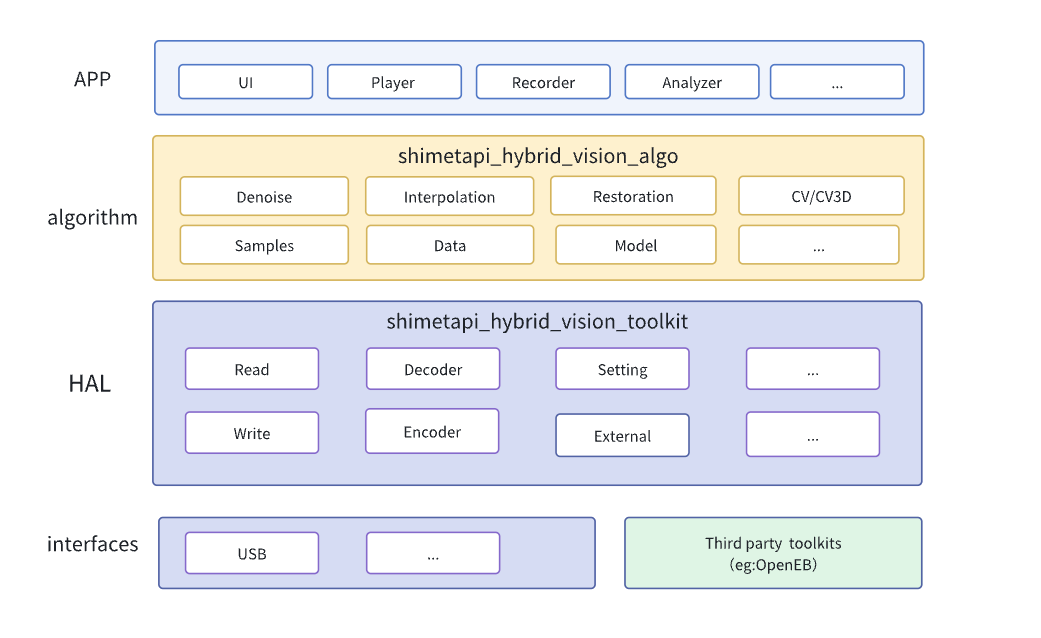

项目框图

`shimetapi_Hybrid_vision_algo (算法层 SDK)`

定位：这是 SDK 的核心算法处理层，位于架构的中间层（黄色部分）。
核心功能：专注于处理来自事件相机的原始数据流，执行高级的计算机视觉算法，以提升数据质量、提取有用信息或进行三维理解。
包含的模块：
- 降噪 (Denoise): 去除事件流中的噪声，提高信号质量。
- 插值 (Interpolation): 用于在事件之间生成中间数据点，或与标准帧图像进行时空对齐/融合。
- 修复 (Restoration): 用于处理数据缺失或异常。
- 计算机视觉/三维视觉 (CV/CV3D): 包含实现事件相机特定或融合应用的算法，如目标检测、跟踪、三维重建、姿态估计等。
- 样本与数据 (Samples/data): 提供示例代码、模型或必要的数据集。
- 外部依赖 (external): 通过集成第三方库给用户提供更多设备的选择,例如：shimetapi Hybrid vision toolkit`，OpenEb(通过命令安装)等。
作用：它为上层应用 (APP) 提供了经过处理、增强或理解的事件数据信息。应用开发者主要调用这一层的接口来实现事件相机的高级功能（如播放、录制、分析）。

shimetapi_Hybrid_vision_toolkit (HAL层工具包)

定位：这是 SDK 的硬件抽象层 (HAL) 和基础工具层，位于算法层之下（深蓝色部分）。
核心功能：提供与硬件交互和数据流基础操作的功能。它负责从物理接口读取原始数据，进行初步处理（如编解码），并将数据传递给上层算法层，同时也接收上层指令控制硬件。
包含的关键模块/功能：
- 读取 (Read): 从硬件接口（如 USB）获取原始事件数据流。
- 写入 (Write): 用于将处理后的数据或控制指令发送回硬件（如果支持）。
- 设置 (Setting): 配置相机参数（如分辨率、灵敏度等）。
- 解码器 (Decoder): 如果事件数据以特定格式编码传输，负责将其解码为可处理的格式。
- 编码器 (Encoder): 用于将处理后的数据或录制的流编码为特定格式。
作用：它抽象了底层硬件的细节，为上层算法(shimetapi_Hybrid_vision_algo) 提供了一个统一的、相对硬件无关的接口来访问和控制事件相机数据流。它处理底层的通信协议、数据搬运和基础格式转换。

总结两者的关系与协作：

shimetapi_Hybrid_vision_toolkit (工具包/HAL层):
- 直接与硬件和底层系统SDK 打交道。
- 负责获取原始数据 (Read)，进行基础格式转换 (Decoder)，控制硬件(Setting)，并输出数据(Write, Encoder)等。
- 向上层 (algo 层) 提供标准化的数据访问接口。
shimetapi_Hybrid_vision_algo (算法层):
- 构建在 toolkit 层之上。
- 接收来自 toolkit 层的标准化事件数据流。
- 利用其包含的高级算法模块 (Denoise, Interpolation, CV/CV3D 等) 对数据进行处理、增强、分析和理解。
- 将处理后的、更有价值的信息提供给最上层的应用程序 (APP)使用（如显示 UI、Player 播放、Recorder 录制、Analyzer 分析）。
- 兼容不同厂商接口（目前支持ShiMetaPi HV Toolkit和Openeb）。

主要特性

🚀 高性能: 优化的 C++17 实现，支持实时事件流处理
🧠 多种去噪算法: 包含传统和深度学习方法
🔧 易于集成: 提供 CMake 配置和 pkg-config 支持
📦 模块化设计: 清晰的模块划分，便于扩展和维护
🎯 实用示例: 丰富的示例代码和文档

算法模块

去噪算法 (Denoise)

双窗口滤波器 (Double Window Filter)
- 使用两个循环缓冲区对事件进行分类
- 适用于低噪声环境的实时处理
事件流滤波器 (Event Flow Filter)
- 基于事件流密度和流速特征的噪声抑制
- 适用于运动场景的去噪
Khodamoradi 去噪器
- 基于时空邻域的经典去噪算法
- 平衡性能和效果的通用解决方案
递归事件去噪器 (Reclusive Event Denoiser)
- 递归式事件处理算法
- 适用于复杂噪声环境
时间表面去噪器 (Time Surface Denoiser)
- 基于时间表面的去噪方法
- 保持事件时序特性
Yang 噪声滤波器
- Yang 等人提出的噪声滤波算法
- 高效的实时处理能力
多层感知机滤波器 (MLP Filter) (可选)
- 基于深度学习的智能去噪
- 需要 PyTorch 支持
- 适用于复杂场景的高精度去噪

计算机视觉 (CV)

基础图像处理算法
特征提取和匹配

三维视觉 (CV3D)

立体视觉算法
深度估计
三维重建

图像恢复 (Restoration)

图像增强算法
去模糊和超分辨率

系统要求

必需依赖

Ubuntu == 22.04
CMake >= 3.16
C++17 兼容编译器
Openeb SDK
Eigen3

可选依赖

PyTorch (用于 MLP 滤波器)
CUDA (GPU 加速支持)

安装指南

1.安装依赖

Ubuntu/Debian

# 安装基础依赖sudo apt updatesudo apt install cmake build-essential libeigen3-dev#安装HV Toolkits# 拉取子仓库git submodule update --init# 进入子仓库目录cd external/shimetapi_hybrid_vision_toolkit/sudo ./install_libs.sh# 安装 Openebcurl -L https://propheseeai.jfrog.io/artifactory/api/security/keypair/prophesee-gpg/public >/tmp/propheseeai.jfrog.op.ascsudo cp /tmp/propheseeai.jfrog.op.asc /etc/apt/trusted.gpg.dsudo add-apt-repository 'https://propheseeai.jfrog.io/artifactory/openeb-debian/'sudo apt updatesudo apt -y install metavision-openeb

可选: PyTorch 支持

下载 LibTorchwget https://download.pytorch.org/libtorch/cpu/libtorch-cxx11-abi-shared-with-deps-2.7.1%2Bcpu.zipunzip libtorch-cxx11-abi-shared-with-deps-2.7.1+cpu.zipexport CMAKE_PREFIX_PATH=/path/to/libtorch:$CMAKE_PREFIX_PATH

2.编译安装

mkdir build && cd build基础编译cmake ..make -j$(nproc)# 启用 PyTorch 支持（可选）cmake -DENABLE_TORCH=ON ..make -j$(nproc)# 安装到系统sudo make install

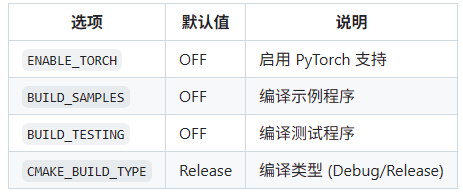

3.编译选项

使用方法

CMake 集成

find_package(HVAlgo REQUIRED)add_executable(my_app main.cpp)target_link_libraries(my_app HVAlgo::hv_algo)

pkg-config 集成

编译g++ -o my_app main.cpp pkg-config --cflags --libs hv_algo

基础使用示例

#include <denoise/double_window_filter.h>#include <metavision/sdk/base/events/event_cd.h>int main() {// 创建双窗口滤波器Shimeta::Algorithm::Denoise::DoubleWindowFilter filter(36, 9, 1);// 处理事件Metavision::EventCD event;bool is_signal = filter.evaluate(event);if (is_signal) {// 处理有效事件}return 0;}

示例程序

项目提供了丰富的示例程序，展示各种算法的使用方法：

编译示例cd samples/with_hv_toolkitmkdir build && cd buildcmake ..make运行示例./dwf_denoising ../../../data/events.raw

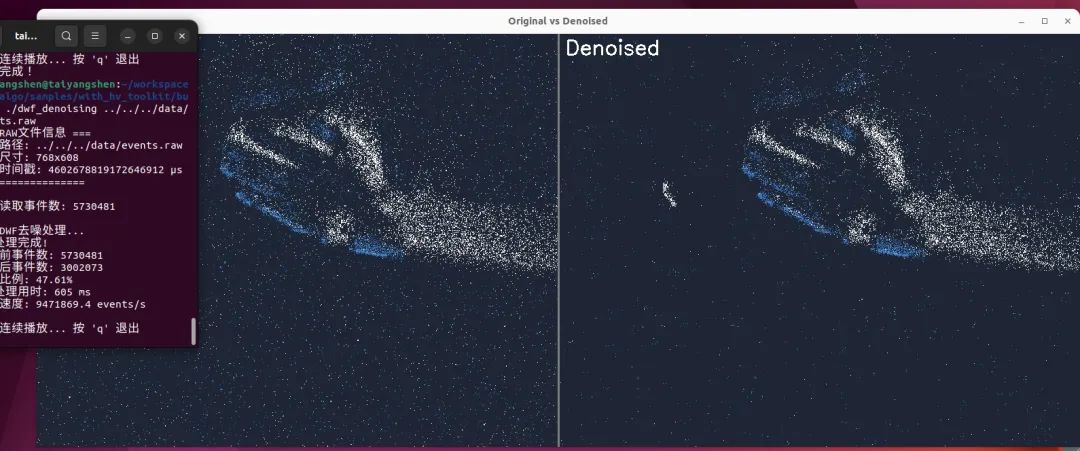

程序运行截图

替代文本

可用示例

dwf_denoising: 双窗口滤波器去噪示例
event_flow_denoising: 事件流滤波器示例
khodamoradi_denoising: Khodamoradi 去噪器示例
mlpf_denoising: MLP 滤波器示例 (需要 PyTorch)
re_denoising: 递归事件去噪器示例
ts_denoising: 时间表面去噪器示例
y_denoising: Yang 滤波器示例

项目结构

hv_algo/├── include/                 # 头文件│   ├── denoise/            # 去噪算法│   ├── cv/                 # 计算机视觉│   ├── cv3d/               # 三维视觉│   └── restoration/        # 图像恢复├── src/                    # 源代码├── samples/                # 示例程序│   ├── with_metavision/    # Openeb SDK 示例│   └── with_hv_toolkit/    # HV Toolkit 示例├── cmake/                  # CMake 配置文件├── data/                   # 测试数据├── models/                 # 预训练模型└── external/               # 外部依赖

开源地址链接

[github]

https://github.com/ShiMetaPi/shimetapi_hybrid_vision_algo

https://github.com/ShiMetaPi/shimetapi_hybrid_vision_toolkit

[gitee]

https://gitee.com/ShiMetaPi_0/shimetapi_hybrid_vision_algo

https://gitee.com/ShiMetaPi_0/shimetapi_hybrid_vision_toolkit
