一、简介

SAM是Meta提出的一个分割一切的提示型模型，其在1100万张图像上训练了超过10亿个掩码，实现了强大的零样本泛化，突破了分割界限。本例程对SAM官方开源仓库的模型和算法进行移植，使之能在基于BM1684X芯片的嵌入式设备上进行高效推理测试。

1.特性

支持BM1684X平台全系列部署方案（x86 PCIe、SoC、riscv PCIe）
图像压缩(embedding)部分支持FP16 1batch(BM1684X)模型编译和推理
图像推理(mask_decoder)部分支持FP32 1batch、FP16 1batch(BM1684X)模型编译和推理
支持基于OpenCV的Python推理
支持单点和box输入的模型推理，并输出最高置信度mask或置信度前三的mask
支持图片测试
支持无需点框输入的自动图掩码生成

特别说明：

本例程已成功应用于ShiMetaPi基于BM1684X打造的算力盒子，实现了图像压缩（embedding）和图像推理（mask_decoder）两个bmodel的高效协同运行。图像推理部分最后一层resize未编入bmodel模型，这种设计在ShiMetaPi算力盒子的实际部署中展现了良好的灵活性和性能平衡，为边缘端分割任务提供了稳定可靠的解决方案。

2.工程目录

工程文件笔者对demo改动较多，建议直接拷贝笔者文件到/data目录下。

SAM
├─datasets ##weby以及python案例的图片保存
│      dog.jpg
│      groceries.jpg
│      truck.jpg
│
├─docs  ##帮助文档
│  │  boxShare_PC_Wifi.md
│  │  sam.md
│  │
│  └─image  ##文档中显示的图片
│          eth.png
│          ipv4.png
│          ping.png
│          regedit.png
│          result_0.jpg
│          result_auto.jpg
│          result_box_0.jpg
│          result_box_1.jpg
│          result_box_2.jpg
│          t2.png
│          t3.png
│          terminal.png
│          ui.png
│          uib.png
│          uip.png
│          wlan.png
│
├─models	##模型文件
│  └─BM1684X	##1684x的模型权重文件
│      ├─decode_bmodel
│      │      SAM-ViT-B_auto_multi_decoder_fp32_1b.bmodel
│      │      SAM-ViT-B_decoder_multi_mask_fp16_1b.bmodel
│      │      SAM-ViT-B_decoder_multi_mask_fp32_1b.bmodel
│      │      SAM-ViT-B_decoder_single_mask_fp16_1b.bmodel
│      │      SAM-ViT-B_decoder_single_mask_fp32_1b.bmodel
│      │
│      └─embedding_bmodel
│              SAM-ViT-B_embedding_fp16_1b.bmodel
│
├─python	##python脚本
│      amg.py
│      automatic_mask_generator.py
│      backend.py
│      predictor.py
│      sam_encoder.py
│      sam_model.py
│      sam_opencv.py
│      transforms.py
│
└─web_ui	web例程文件
    │  index.html
    │
    ├─components
    │      drawBox.png
    │      firstPage.png
    │      frontPage.png
    │      singlePoint.png
    │
    ├─css
    │      styles.css
    │
    ├─images
    │      dog.jpg
    │      groceries.jpg
    │      truck.jpg
    │
    └─scripts
            main.js

二、运行步骤

**检查网网络环境：**因为后面的交互网页用到了固定IP，所以这里使用开发板通过网线共享电脑网络的方式进行，详细操作可以参考联网文档

1.环境准备

配置python环境

修改.bashrc文件，将sophon的python环境引入

sudo vim ~/.bashrc

在文件末尾加上下面字段

export PYTHONPATH=$PYTHONPATH:/opt/sophon/libsophon-current/lib:/opt/sophon/sophon-opencv-latest/opencv-python/

：wq保存退出后重新加载终端

source ~/.bashrc

可echo $PYTHONPATH,检查是否是对应字段。

此外，运行环境还需要一下python库

pip3 install torch
##torchcision安装过慢，可指定清华源安装
pip3 install torchvision -i https://pypi.tuna.tsinghua.edu.cn/simple
pip3 install matplotlib
pip3 install flask flask-cors ##运行web交互案例所需，可选择性安装

安装完毕可pip show 包名进行检查

2.python例程测试

2.1参数说明

python例程主要运行sam_opencv.py文件，参数说明如下：

usage: sam_opencv.py [--input_image INPUT_PATH] [--input_point INPOINT_POINT]
                     [--embedding_bmodel EMBEDDING_BMODEL] [--bmodel BMODEL]
                     [--auto bool][--dev_id DEV_ID]

--input_image: 测试图片路径，需输入图片路径；
--input_point: 输入点的坐标，输入格式为x,y；或者输入框坐标，格式为x1,y1,x2,y2
--embedding_bmodel 用于图像压缩(embedding)的bmodel路径；
--decode_bmodel: 用于推理(mask_decode)的bmodel路径；
--dev_id: 用于推理的tpu设备id；
--auto: 是否启用自动分割，为bool，默认为0不开启，1为开启；

'''以下为automatic masks generator的可调参数，可控制采样点的密度以及去除低质量或重复mask的阈值'''
--points_per_side: 沿图像一侧采样的点数。总点数为points_per_side2^2。默认值为32；
--points_per_batch: 设置模型同时检测的点数。数字越大可能速度越快，但会使用更多GPU内存。默认值为64；
--pred_iou_thresh: [0,1]中的过滤阈值，模型的预测mask质量。默认值为0.88；
--stability_score_thresh: [0,1] 中的过滤阈值（截止值变化时掩模的稳定性）用于对模型的mask预测进行二值化。默认值为0.95；
--stability_score_offset: 计算稳定性分数时，偏移截止值的量。默认值为1.0；
--box_nms_thresh: 用于过滤重复mask的非极大值抑制框IoU截止。默认值为0.7；
--crop_nms_thresh: 用于非极大值抑制的框IoU截止，以过滤不同对象之间的重复mask。默认值为0.7；
--crop_overlap_ratio: 设置物体重叠的程度。在第一个裁剪层中，裁剪将重叠图像长度的这一部分。物体较多的后几层会缩小这种重叠。默认值为512 / 1500；
--crop_n_points_downscale_factor: 在层n中采样的每侧的点数按比例缩小"crop_n_points_downscale_factorn"^n。默认值为1；
--min_mask_region_area: 如果>0，将应用后处理来移除面积小于"min_mask_region_area"的mask来中断开连接的区域和孔。需要opencv。默认为0；
--output_mode: mask输出方式。可以是binary_mask、uncompressed_rle或coco_rle ，coco_rle需要pycocotools。对于大分辨率，binary_mask可能会消耗大量内存。默认为'binary_mask'；

2.2测试图片

2.2.1点输入测试

cd /data/SAM
python3 python/sam_opencv.py --input_image datasets/truck.jpg --input_point 700,375 --embedding_bmodel models/BM1684X/embedding_bmodel/SAM-ViT-B_embedding_fp16_1b.bmodel --decode_bmodel models/BM1684X/decode_bmodel/SAM-ViT-B_decoder_single_mask_fp16_1b.bmodel  --dev_id 0

结果如下：

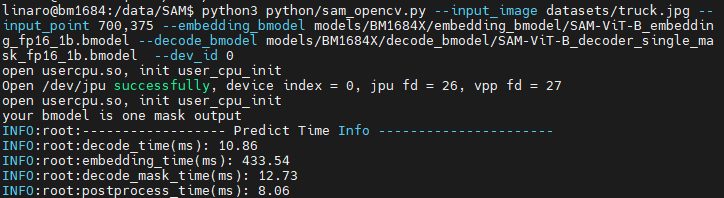

终端：

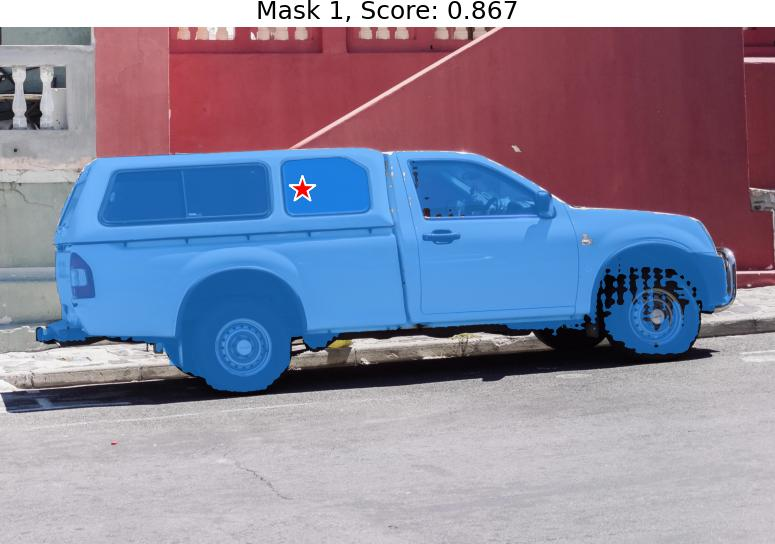

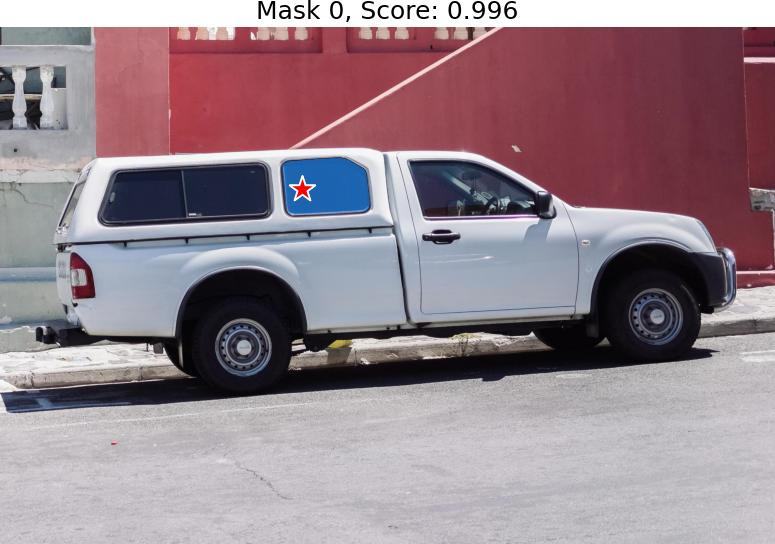

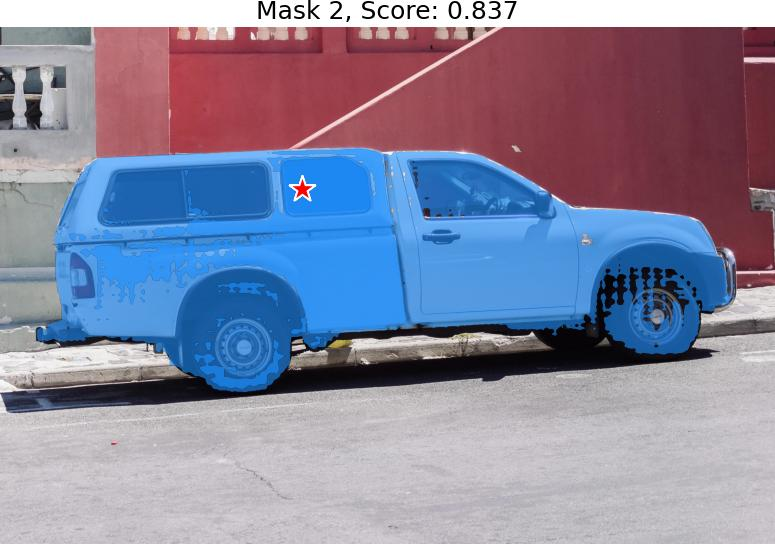

图片：图片位于SAM目录下的results/中

2.2.2box输入

python3 python/sam_opencv.py --input_image datasets/truck.jpg --input_point 100,300,1700,800 --embedding_bmodel models/BM1684X/embedding_bmodel/SAM-ViT-B_embedding_fp16_1b.bmodel --decode_bmodel models/BM1684X/decode_bmodel/SAM-ViT-B_decoder_multi_mask_fp16_1b.bmodel --dev_id 0

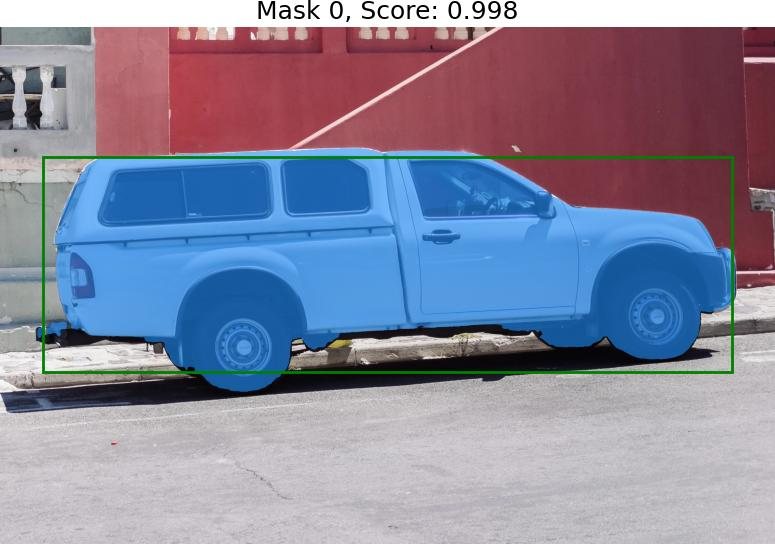

效果以及位置与point中类似

2.2.3自动分割

若是要使用无需点和框输入的全自动掩码生成则需要设置输入参数auto为1,并设置--bmodel为auto的bmodel，操作如下:

python3 python/sam_opencv.py --input_image datasets/dog.jpg --embedding_bmodel models/BM1684X/embedding_bmodel/SAM-ViT-B_embedding_fp16_1b.bmodel --decode_bmodel models/BM1684X/decode_bmodel/SAM-ViT-B_auto_multi_decoder_fp32_1b.bmodel --dev_id 0 --auto 1 --pred_iou_thresh 0.86

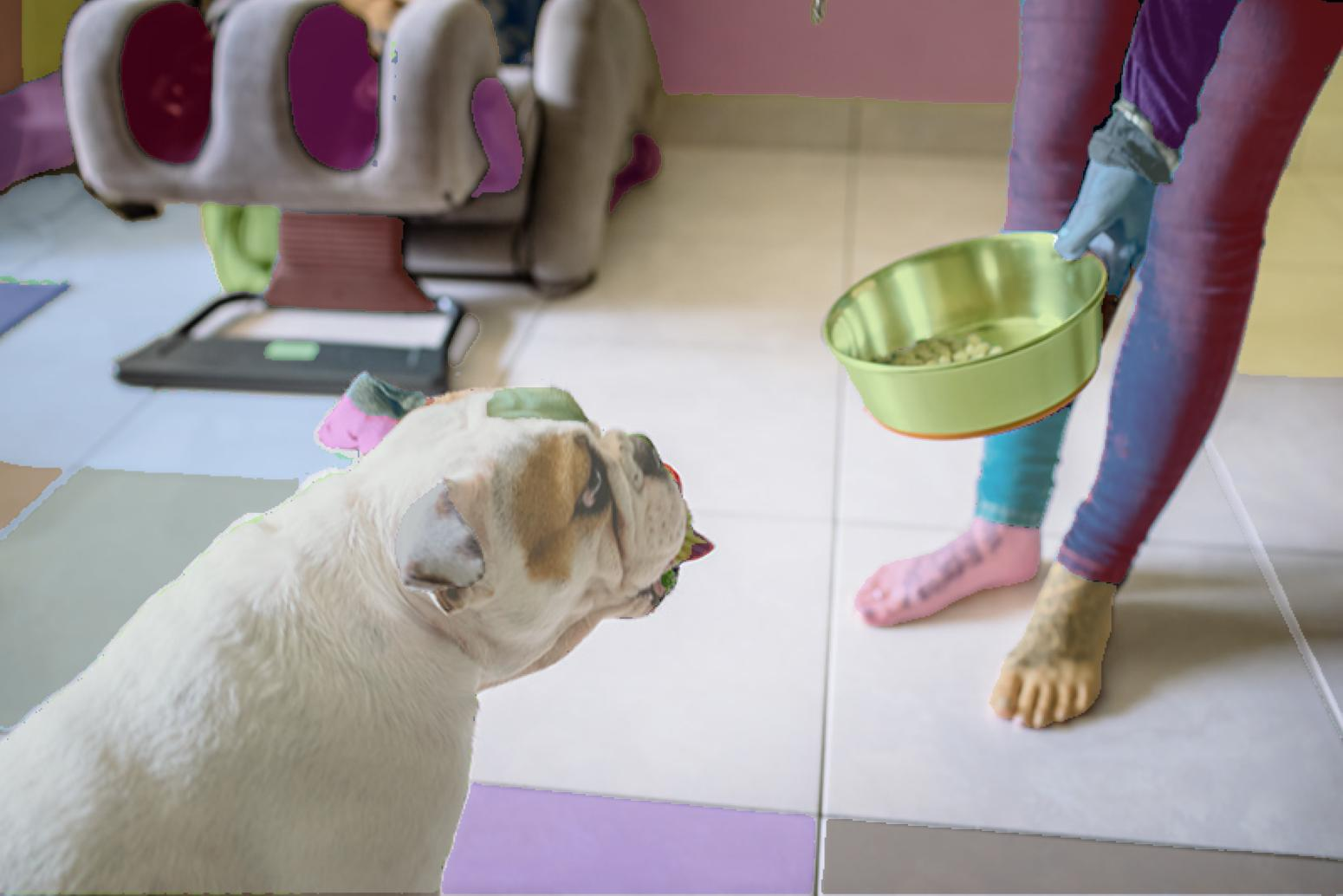

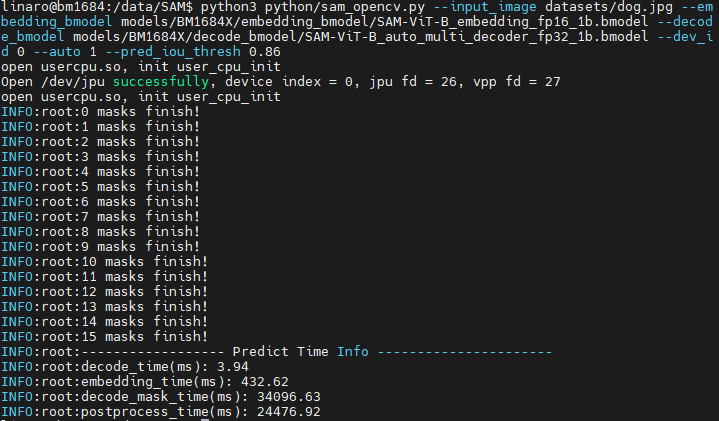

运行结束后，会将结果图保存在results/下，同时会打印推理时间等信息。

3.web例程

用于交互的图片文件存放于SAM/web_ui/images目录下，程序会自动读取目录下所有*.jpg的所有图片，并在前端页面下拉框中显示图片名。

3.1启动后端程序

后端程序位于SAM/python/中，脚本名字叫 backend.py。此web_ui的python例程不需要编译，可以直接运行

3.1.1参数说明

usage: backend.py [--embedding_bmodel EMBEDDING_BMODEL] [--bmodel BMODEL] [--dev_id DEV_ID]

--embedding_bmodel 用于图像压缩(embedding)的bmodel路径；
--bmodel: 用于推理(mask_decode)的bmodel路径；
--dev_id: 用于推理的tpu设备id；

3.1.2运行示例

cd /data/SAM
python3 python/backend.py --embedding_bmodel models/BM1684X/embedding_bmodel/SAM-ViT-B_embedding_fp16_1b.bmodel --decode_bmodel models/BM1684X/decode_bmodel/SAM-ViT-B_decoder_single_mask_fp16_1b.bmodel --dev_id 0

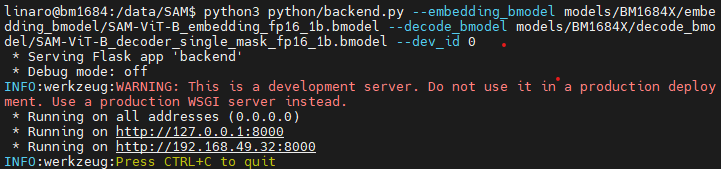

出现下面内容，说明后端已经启动

3.2启动前端服务

前端程序在/data/SAM/web_ui 里面，可以通过 python 启动。

保留后端session窗口，新开一个session窗口用于前端

cd /data/SAM/web_ui/
python3 -m http.server 8080

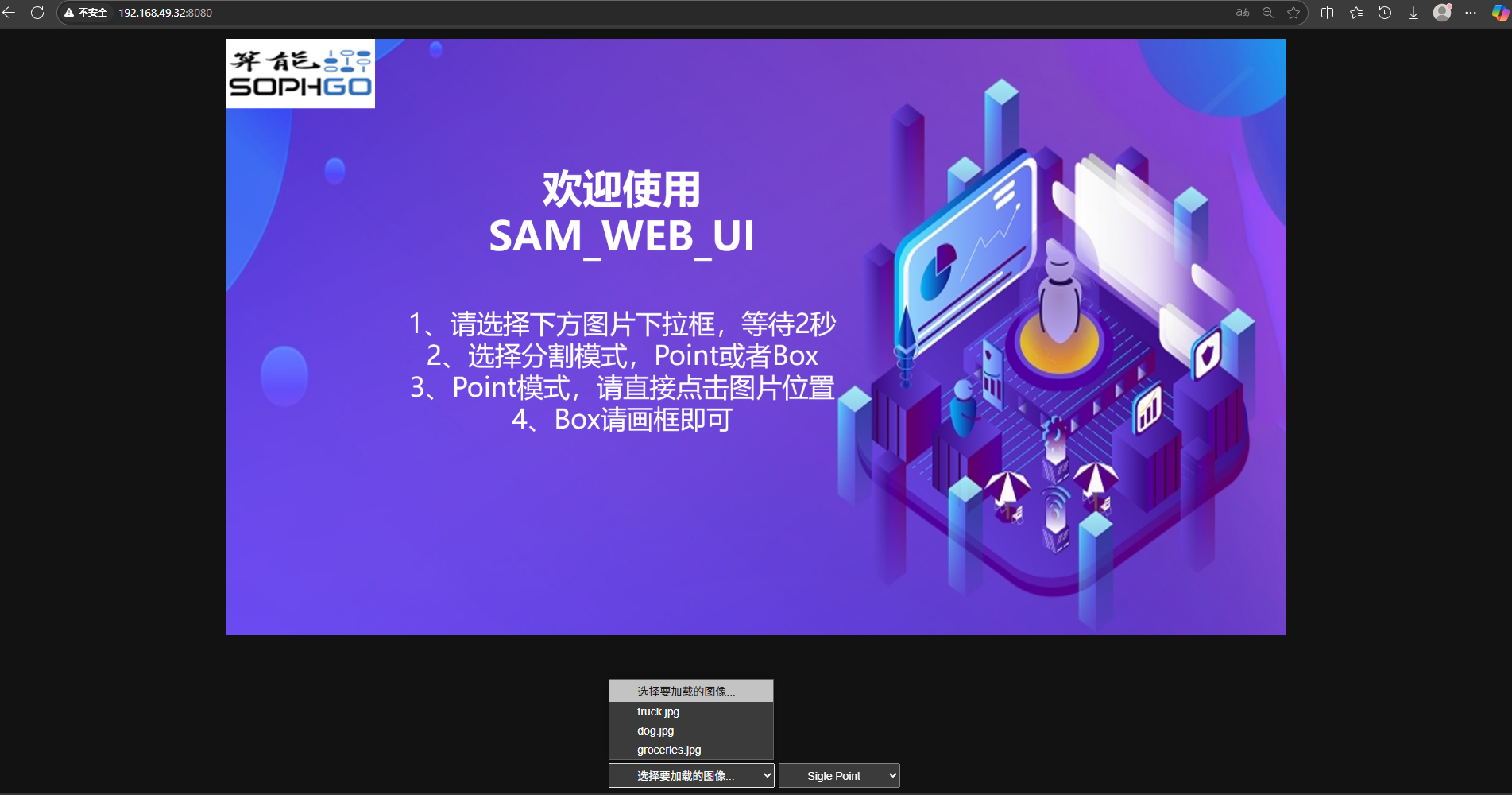

打开PC端浏览器界面，在网址处输入192.168.49.32:8080,进入交互界面,点击选择要加载的图像...的下拉框，即可选择预存图像。选择Single Point进入点击模式，Draw BOX进入框选模式

3.2.1点击模式

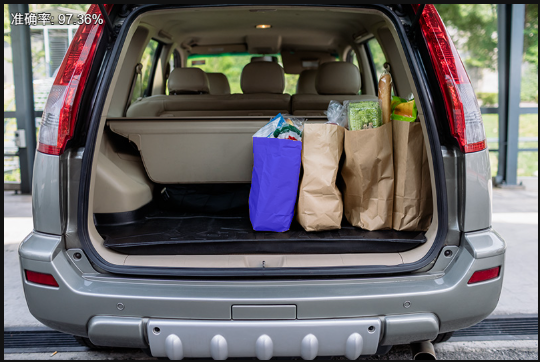

点击模式待图片加载成功，点击感兴趣区域即可，等待1-2S，页面绘制掩码结果。

3.2.2框选模式

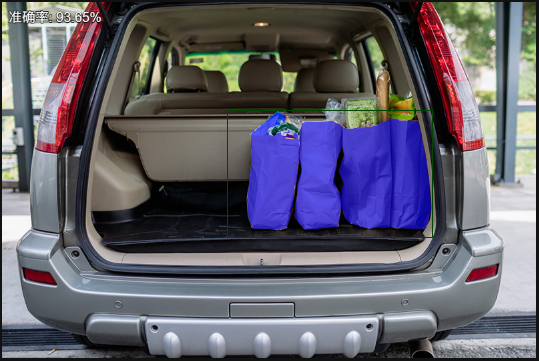

点击模式待图片加载成功，点击鼠标拖动框选感兴趣区域即可，等待1-2S，页面绘制掩码结果。

PS:可在原来终端中检测后端和前端的运行状态，前端状态还可在浏览器开发者工具中检测。
