《ROS理论与实践》学习笔记（六）机器视觉处理

在学习《ROS理论与实践》课程时，记录了学习过程中的编程练习，课后作业以及发现的问题，后续会对尚未解决的问题继续分析并更新，纯小白，仅供参考。
本次学习笔记关于课程中的第七讲：机器视觉处理 。主要学习了ROS的USB摄像头启动、摄像头参数标定、OpenCV及Tensorflow案例的练习。

---

课程内容

1.ROS摄像头驱动及数据接口

usb摄像头功能包安装：

$ sudo apt-get install ros-melodic-usb-cam

启动usb摄像头并用rqt显示：

$ roslaunch usb_cam usb_cam-test.launch
$ rqt_image_view

usb摄像头具体数据接口见ROS Wiki：wiki usb_cam

在练习时发现了一些问题，与虚拟机的外设链接有关。

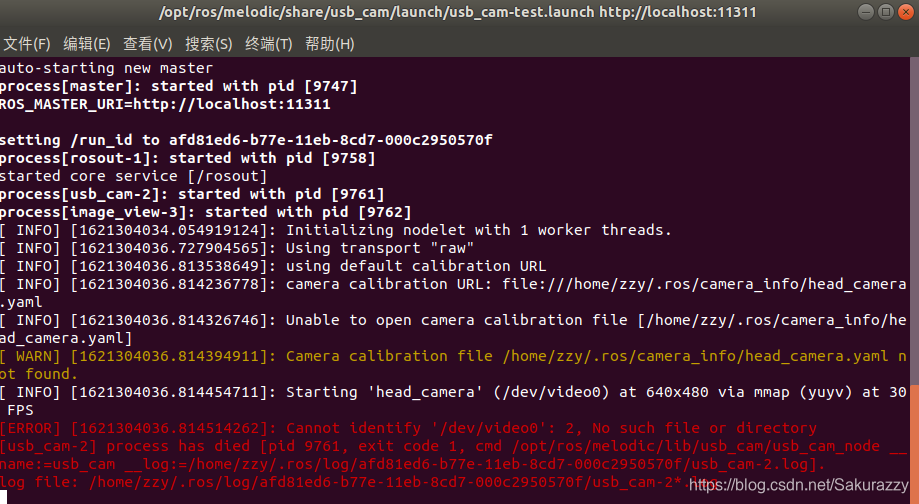

1.启动usb摄像头launch文件时出现如下警告：

[ERROR] Cannot identify '/dev/video0': 2, No such file or directory

解决方法：在虚拟机设置中勾上显示所有USB输入设备，重启后连接usb摄像头。
具体过程见博客：无法打开USB摄像头

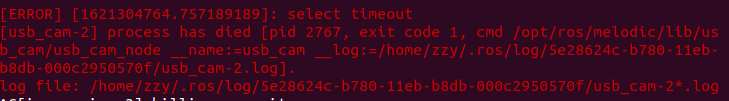

2.如上成功连接摄像头后，启动launch文件又出现如下警告：

[ERROR] [1621304764.757189189]: select timeout

解决方法：在1的基础上，将虚拟机的USB兼容性改为3.0即可

---

2.摄像头参数标定

安装calibration参数标定功能包：

$sudo apt-get install ros-melodic-camera-calibration

启动launch文件：

$ roslaunch robot_vision usb_cam.launch
$ rosrun camera_calibration cameracalibrator.py --size 8x6 --square 0.024 image:=/usb_cam/image_raw camera:=/usb_cam

其中size表示标定棋盘的内部角点个数，square表示每个棋盘格的边长，image和camera为设置摄像头发布的图像话题。

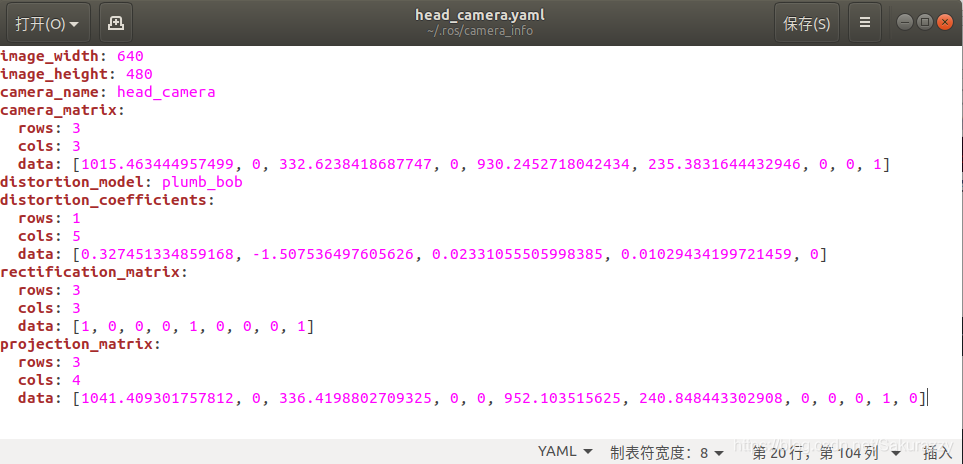

将标定靶进行平移和旋转直到X/Y/Size/Skew进度条均变为绿色后，点击CALIBRATE，存储得到如下的标定文件：

---

3.ROS+OpenCV图像处理方法及案例

ROS OpenCV功能包安装：

$ sudo apt-get install ros-melodic-vision-opencv libopencv-dev python-opencv

主要的API：

• imgmsg_to_cv2() : 将ROS图像消息转换成OpenCV图像数据
• cv2_to_imgmsg() : 将OpenCV格式的图像数据转换成ROS图像消息
• 输入参数：图像信息流；转换的图像数据格式

人脸识别案例流程：

• 初始化：完成ROS节点、图像、识别参数的设置
• 回调函数：将图像转换成OpenCV的数据格式，然后预处理之后开始调用人脸识别的功能函数，最后把识别结果发布
• 人脸识别： 调用OpenCV提供的人脸识别接口，与数据库中的人脸特征进行匹配

$ roslaunch robot_vision usb_cam.launch
$ roslaunch robot_vision face_dector.launch
$ rqt_image_view

跟踪物体特征点案例流
