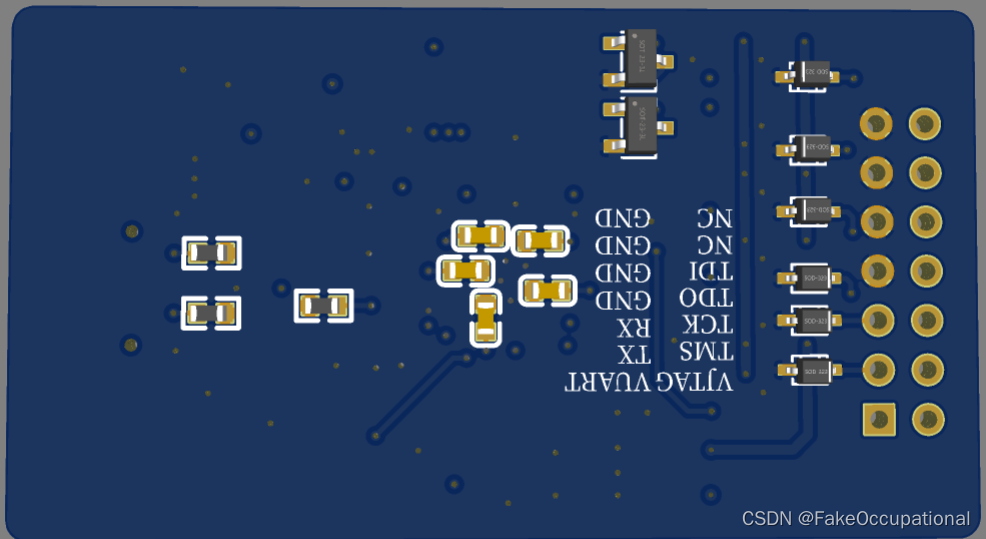

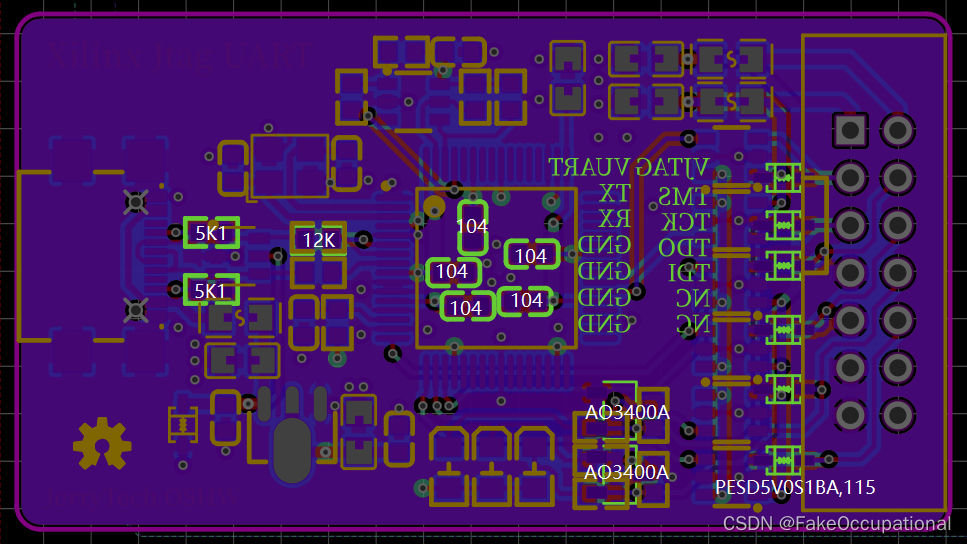

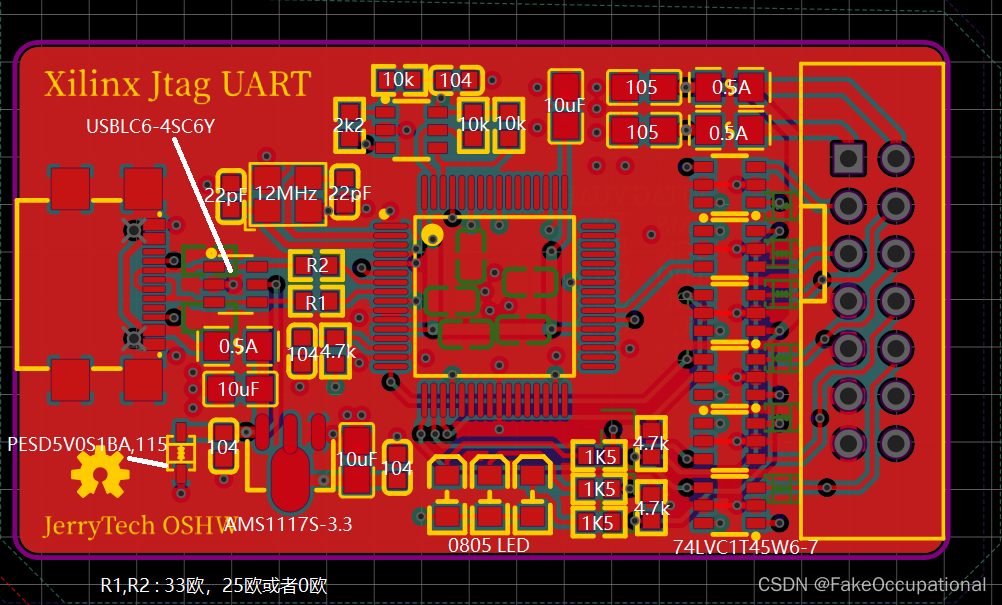

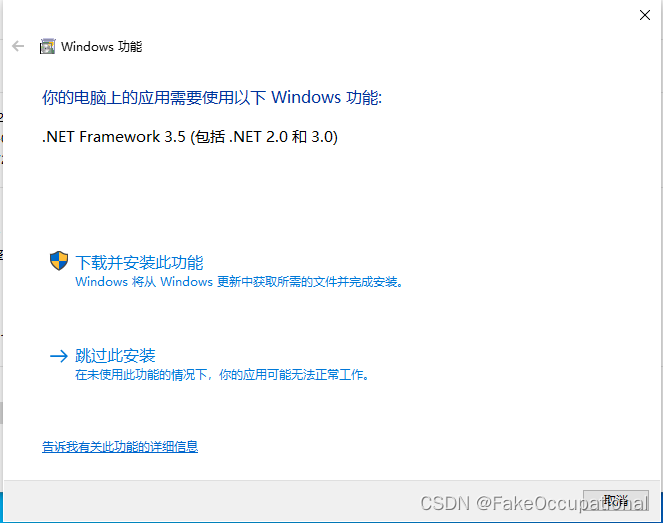

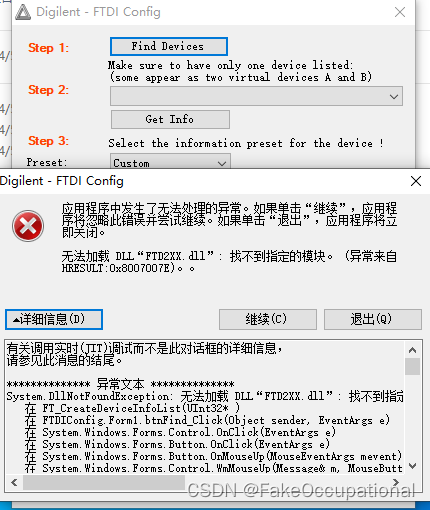

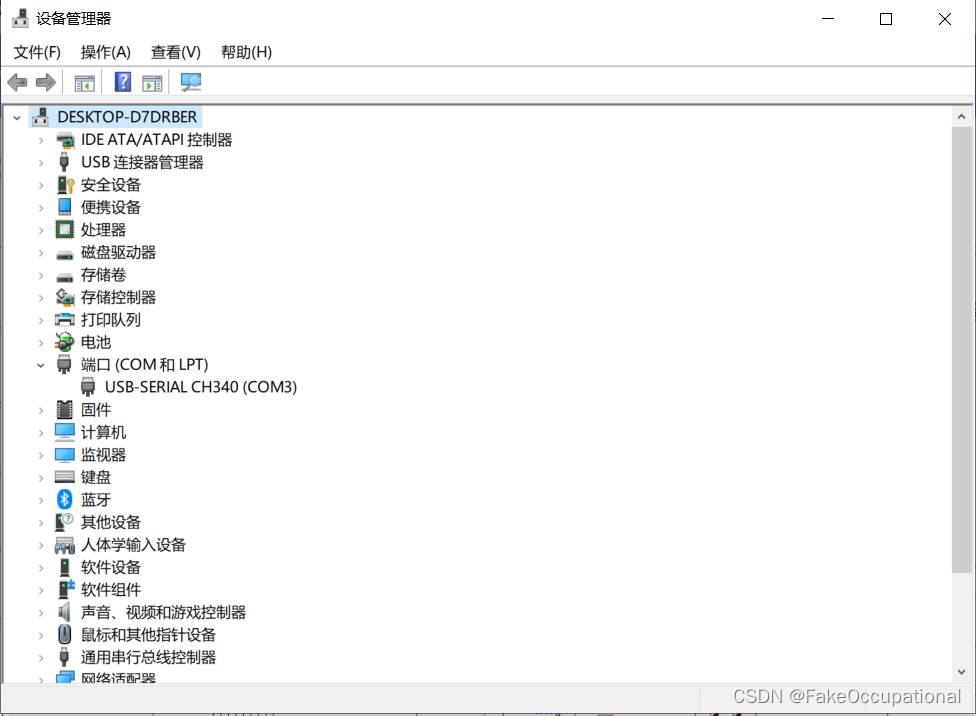

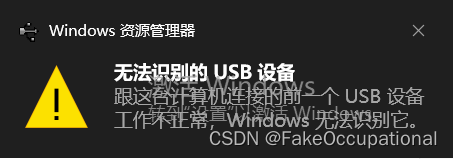

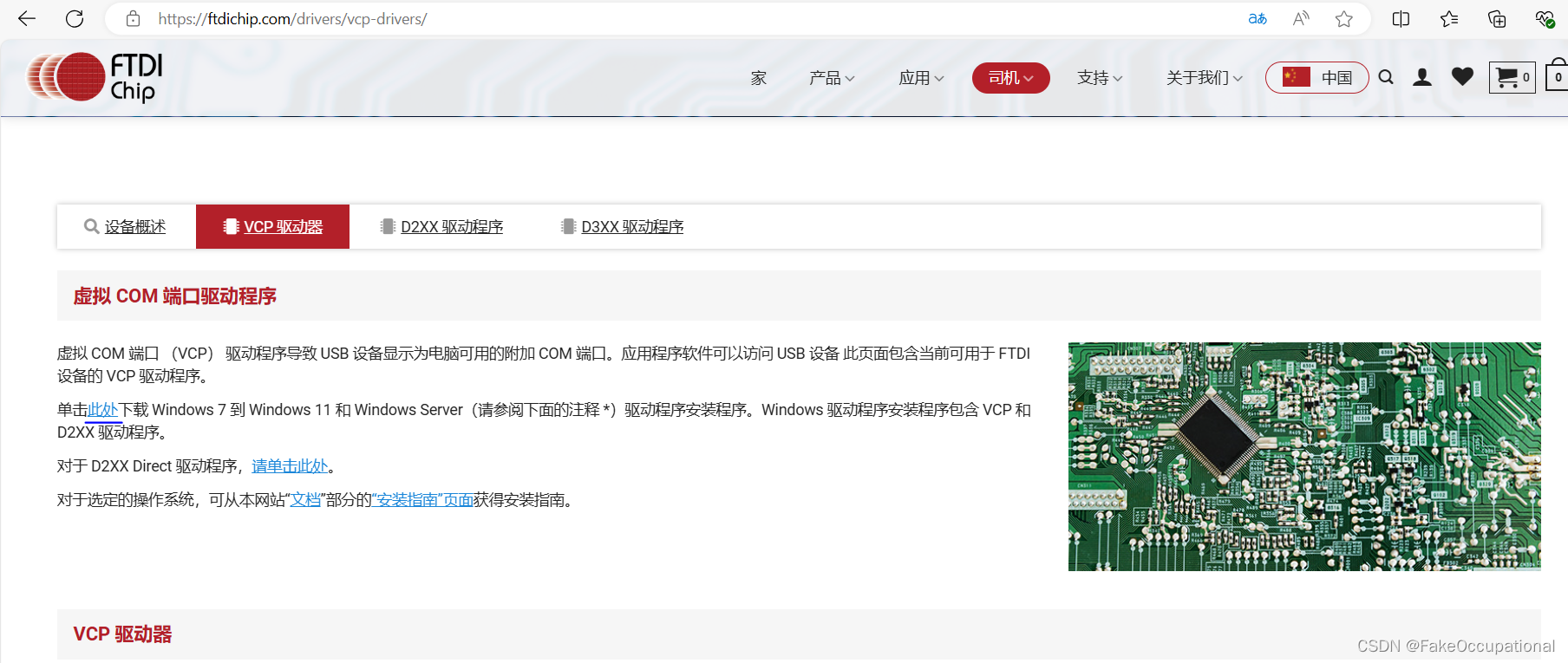

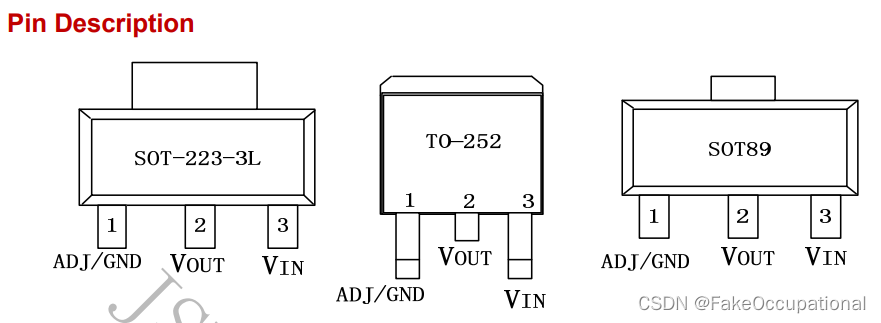

电路笔记（通信模块): 基于FT2232HL实现的jtag下载器硬件+jtag的通信引脚说明

JTAG接口说明

• JTAG 接口根据需求可以选择20针或14针的配置，具体选择取决于应用场景和需要连接的功能。比如之前的可编程逻辑器件XC9572XL使用JTAG引脚（TCK、TDI、TDO、TMS、VREF、GND）用于与器件进行调试和编程通信。更详细的内容可以阅读1149.1-2013 - IEEE测试接入端口和边界扫描架构标准

信号名称	要求	描述
Test Clock Input (TCK)	必须	提供基本的时钟信号，驱动整个 TAP 操作。
Test Mode Selection (TMS)	必须	控制 TAP 状态机的状态转换，有效沿是在 TCK 的上升沿。
Test Data Input (TDI)	必须	串行输入数据到目标设备的特定寄存器，由 TCK 驱动。
Test Data Output (TDO)	必须	串行输出从目标设备特定寄存器中读取的数据，由 TCK 驱动。
Voltage Reference (VREF)	必须	电平参考电压，确定 JTAG 接口使用的逻辑电平，通常连接到供电电压。
Test Reset (TRST)	可选项	用于初始化 TAP
