3D案例 |“一路”护航 助力胶路检测

胶路检测的目的是确保点胶无断、偏、漏现象，保障产品品质与性能。在工业生产中，特别是在3C、汽车制造等领域尤其关键。

传统2D检测只能获取平面信息，但难以区分胶水和胶道，更无法进行体积测量，因此需要借助3D线激光轮廓测量仪来完成更全面和精确的检测。

超薄透明胶路精准检测！ 光子精密3D线激光轮廓测量仪GL-8000系列

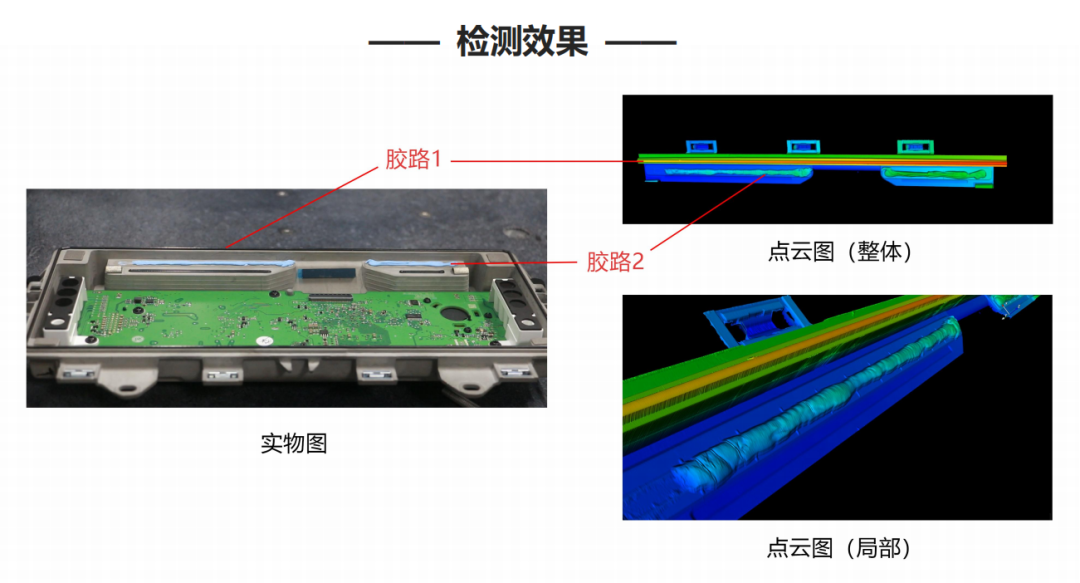

 1. 胶路缺陷检测

检测需求

检测胶路是否堆胶、缺胶

检测难点

需同步检测两条胶路，且颜色不同

产线速度快，对相机帧率要求高

测量说明

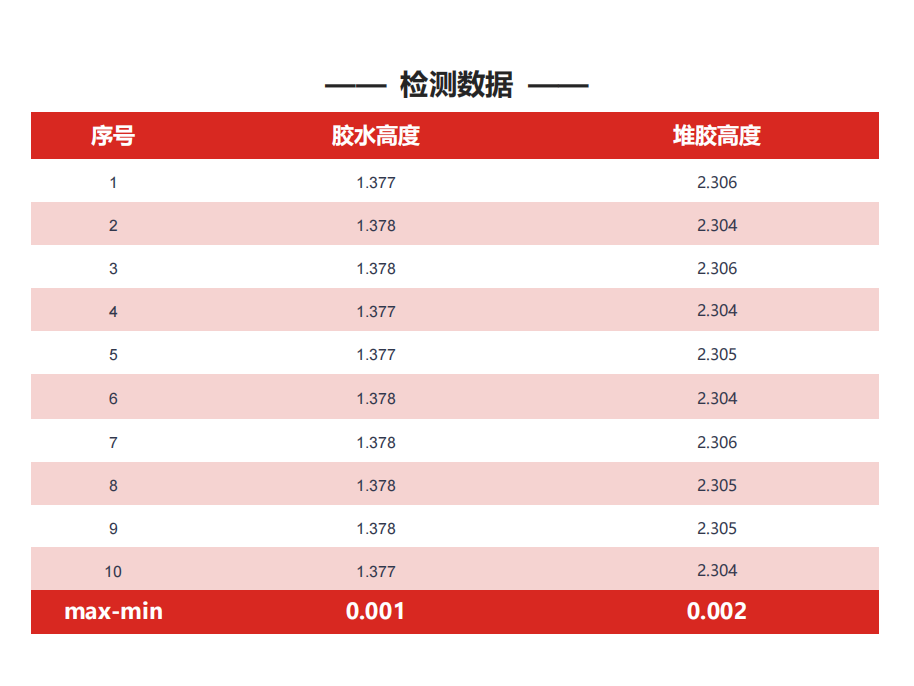

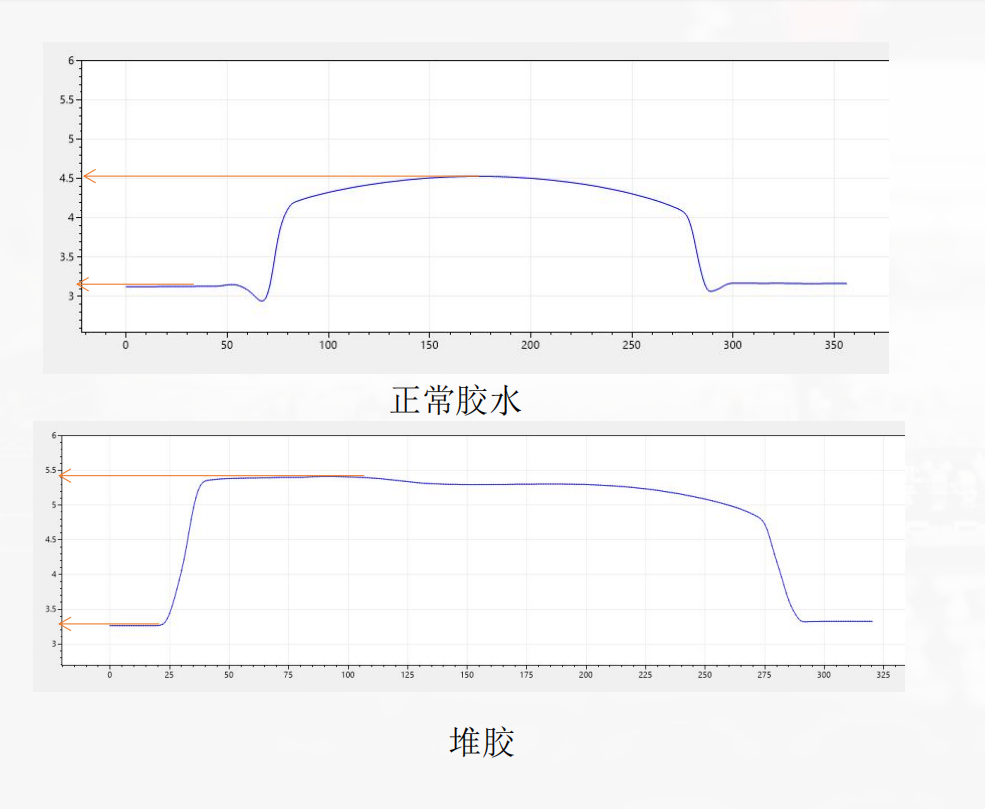

通过轮廓工具，计算胶水高度，利用高度判断是否缺胶或者堆胶计算结果正常胶水高度为1.378mm，堆胶位置高度为2.305mm

方案优势

· 多维度信息获取，一轴扫描即可取得更多的胶路数据

· 高动态范围CMOS可兼容不同颜色＆多条胶路

· 采样速度最高可达49KHz，在高速生产环境中迅速准确响应

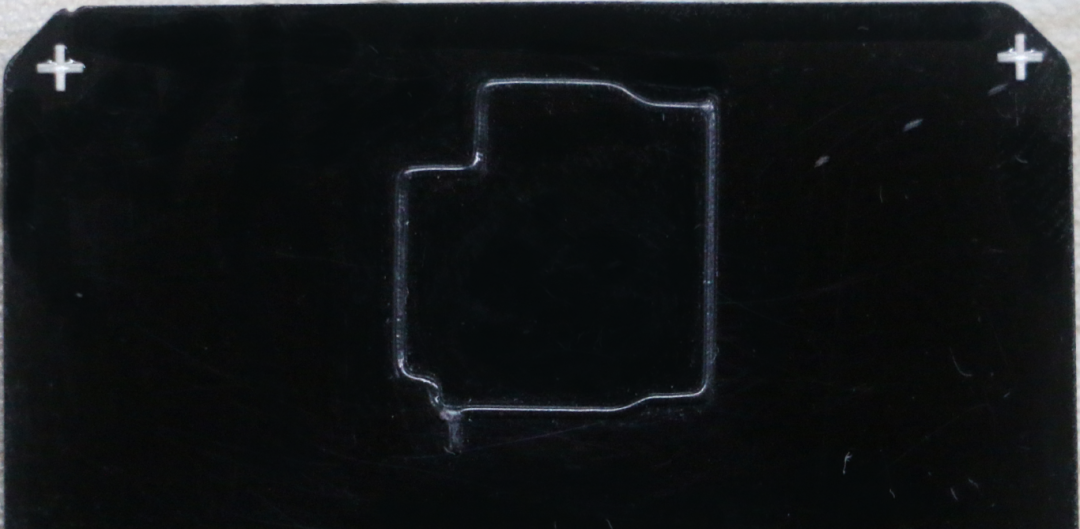

2. 薄透胶路检测

检测需求

检测胶水的宽、高度差

检测难点

胶路薄透，真实数据获取困难

胶路不规则且拐角处成像易出现噪点

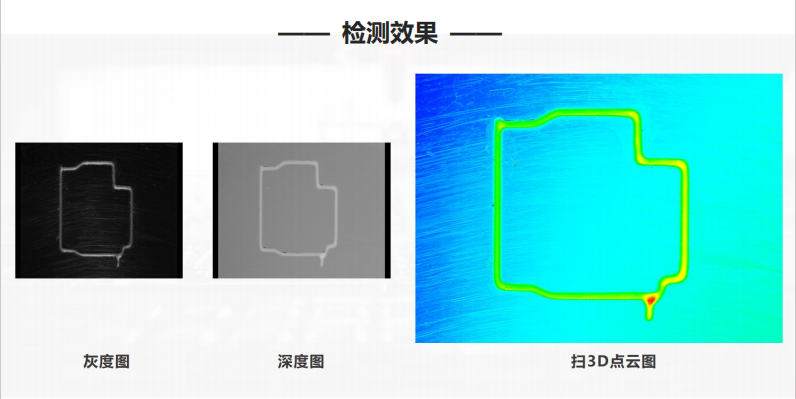

测量说明

· 按照SOP要求，将小矩形ROI布满整个胶路

· 小矩形区域内到基体平面的最远距离为胶高

· 小矩形区域内胶水宽度为胶宽

· 统计每个小矩形数据，计算最大、最小、差值

方案优势

· 支持单帧HDR，高亮/低对比度的胶路依然精准识别

· 可有效抑制多重反射干扰，对胶路细节清晰成像
