NR中PUCCH物理信道用来发送上行控制信息Uplink Control Information(UCI)，当然UCI也可以在PUSCH上发送。UCI 内容包括：CSI,HARQ ACK/NACK ,SR 及上述三者的组合信息。



那先看下PUCCH format ，序列的生成及资源映射的相关内容。

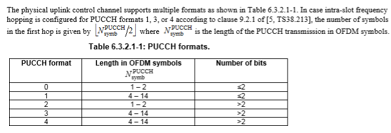

NR中支持5种格式PUCCH，根据PUCCH format占用时域符号长度分为短PUCCH（1-2个符号，PUCCH 0/2)和长PUCCH（4-14个符号，PUCCH1/3/4）。使用短PUCCH 能够支持更快速的HARQ应答/信道状态反馈，用于超低时延场景；5种PUCCH格式占用符号数，携带的信息bits数，如上表。长格式PUCCH format1/3/4可以支持时隙内和时隙间跳频，短格式PUCCH format0/2可以支持时隙内跳频（2个符号时）。

当使用时隙内跳频时，第一跳发送的符号个数为N_PUCCH_symb /2(向下取整)，N_PUCCH_symb 为PUCCH 的符号长度。
