【PUCCH——Format 0】

PUCCH format 0在时域上占1-2个OFDM符号，频域上占1个PRB，没有DMRS。可以传递1~2个比特的HARQ-ACK和1个比特的SR。支持多UE复用。

• SR
• 1比特HARQ（不携带SR）
• 2比特HARQ（不携带SR）
• 1比特HARQ+SR
• 2比特HARQ+SR

同一个PRB可以复用多个UE。

因为PUCCH format 0 是通过不同的循环移位来传递信息的，循环移位mcs有12个选择，因此1个PUCCH format 0 的PUCCH信道可以传递12个信号。

同1个PUCCH可以被多个UE同时使用，通过m0来区分不同的用户。同一个UE的信息通过mcs区分。

SR

如果仅传输SR，只需要1个循环移位，1个PUCCH format 0 最多可复用12个UE。

HARQ

如果PUCCH仅传输HARQ-ACK信息

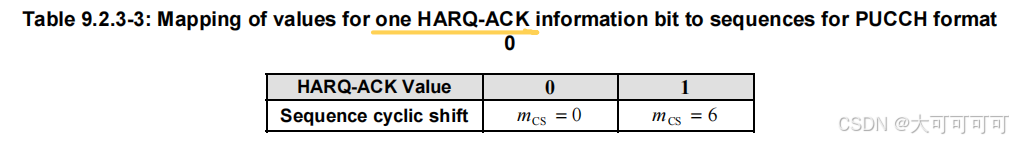

• 传输1比特的HARQ-ACK需要2个循环移位，1比特的PUCCH最多复用6个UE；

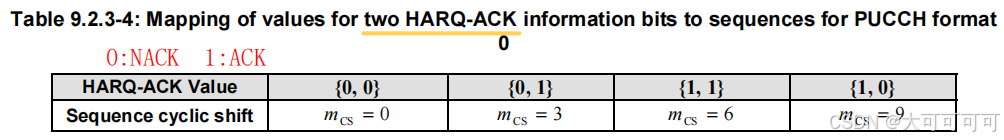

• 传输2比特的HARQ-ACK需要4个循环移位，2比特的PUCCH最多复用3个UE

HARQ+SR

如果HARQ-ACK和SR同时传输（正SR：positive SR，即传输了SR；负SR：negative SR，时域上存在SR资源，但不传输SR）

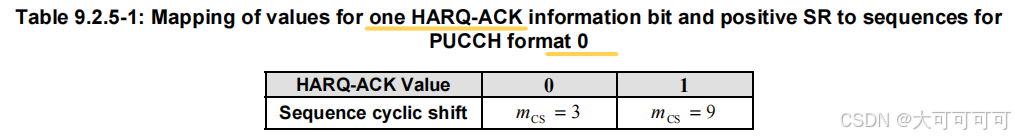

• 1比特HARQ+正SR，需要2个循环移位；
• 1比特HARQ+负SR，需要2个循环移位；所以1比特HARQ+SR共同传输共计需要4个循环移位，最多复用3个UE；

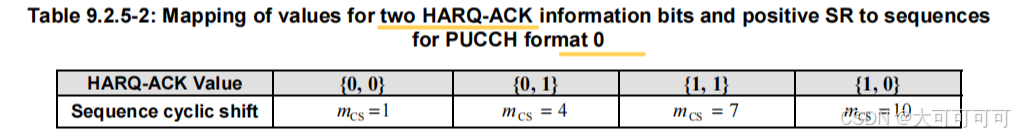

• 2比特HARQ+正SR，需要4个循环移位；
• 2比特HARQ+负SR，需要4个循环移位；所以2比特HARQ+SR共同传输共计需要8个循环移位，只能被1个UE使用；

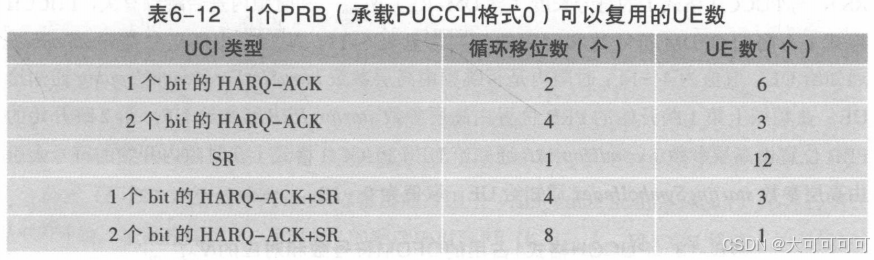

1个PRB（PUCCH format 0）可以复用的 UE 数如下：

---
