继续看PUCCH2/3/4：

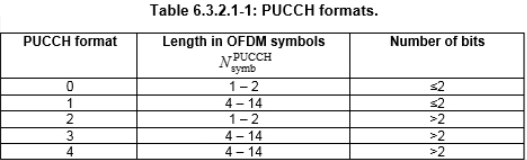

PUCCH format 0和1所携带的信息bits少，UCI bits<=2 bits；而PUCCH 2/3/4所携带的信息bits 较多，UCI bits >2bits，信息bit需要经过编码等过程

下面分别来看。

PUCCH format 2

PUCCH format 2在时域上占用1-2个符号，在频域上可以占用1～16个RB

PUCCH format 2时域符号少，适合用于地实验场景，支持较大信息量的UCI

PUCCH format 2 RRC层相关参数

nrofSymbols：符号个数1-2

startingSymbollndex ：开始符号索引

在R15 的设定PUCCH format 2/3是不支持多UE 复用，R16 增加了PUCCH-ResourceExt-r16的功能，使得PUCCH forma
