NR小区搜索(一) SSB

于 2024-12-09 09:43:16 发布
阅读量547 收藏
点赞数 8
分类专栏： NR 小区搜索/MAC/RLC/PDCP/SDAP协议详解 文章标签： 5G 网络 智能手机
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/ModemProtocol/article/details/142680777
版权

NR中，由于信道带宽可能非常大，如果UE按照channel Raster进行同步信号搜索，需要的时间很长，且非常耗电；因而NR引入了Synchronization raster的概念，同步信号按照Sync Raster放置。



ARFCN 频点号对应Channel Raster

GSCN（Global Synchronization Channel Number）频点号对应Sync Raster



1 Channel raster

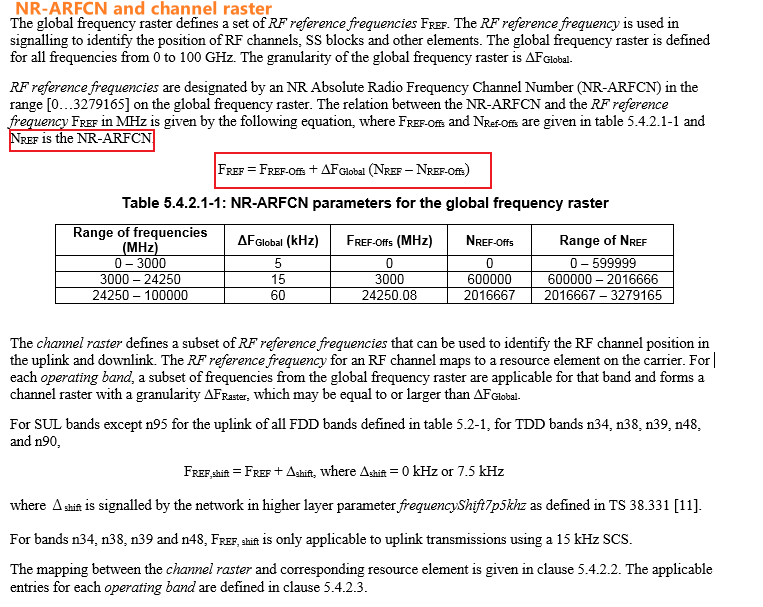

如上图0~100GHZ 对应0~3279165 个ARFCN，3GPP 将0~100GHZ 的频率范围划分成了3个区间，并给出了ARFCN和RF频率之间的转换关系式。NREF对应的就是NR ARFCN，RF 的参考频率就是FREF，两者的转换关系就是FREF = FREF-Offs +ΔFGlobal x ( NREF- NREF-Offs)。举个例子，NR ARFCN（NREF）= 600 000在区间B中（FREF-Of
