【PUCCH——Format 2/3/4】

PUCCH Format 2

PUCCH format 2 在时域上占1-2个OFDM符号，频域上占1-16个PRB，有DMRS。

传递大于2个比特的信息。不支持多UE复用。调制方式固定为QPSK。

PUCCH format 2 和 DMRS 频分复用，1个PRB上有4个RE用于DMRS，剩余8个RE承载UCI信息。

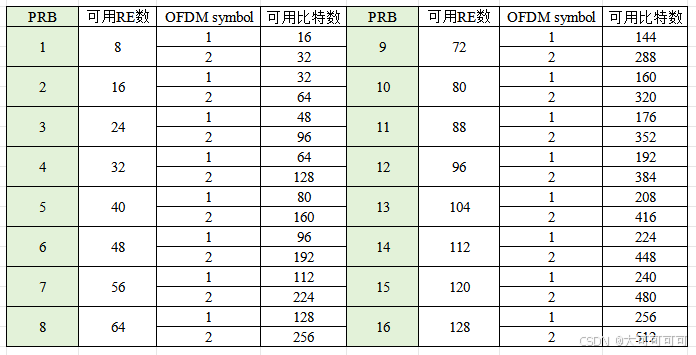

当分配1个PRB，1个OFDM符号时，每个PRB可用RE为8个，每个PRB可用的比特数为16个；

当分配16个PRB，2个OFDM符号时，每个PRB可用RE为8个，每个PRB可用的比特数为512个。

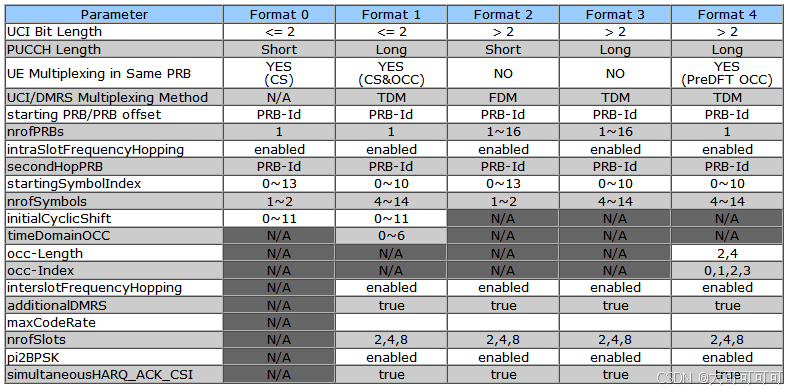

PUCCH Format 3/4

PUCCH format 3 在时域上占4-14个OFDM符号，在频域上占1-16个PRB且满足235原则，有DMRS。传递大于2个比特的信息。不支持多UE复用。

PUCCH format 4 在时域上占4~14个OFDM符号，在频域上占1个PRB，有DMRS。传递大于2个比特的信息。支持多UE复用。

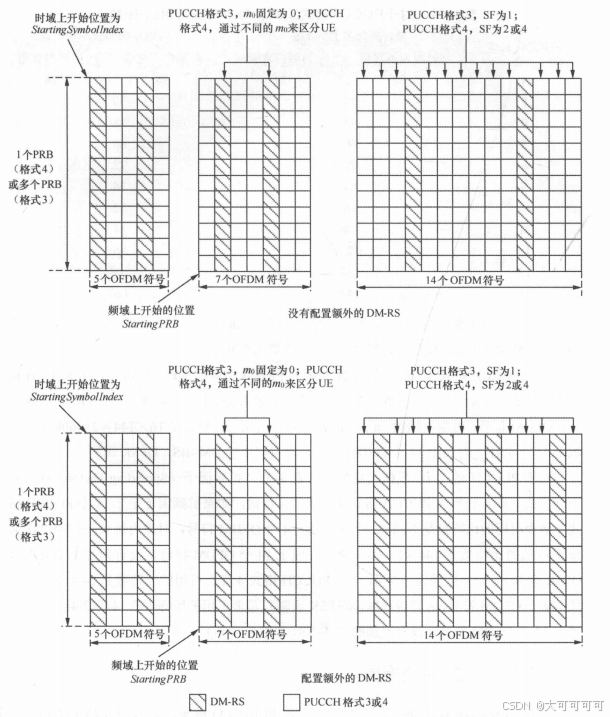

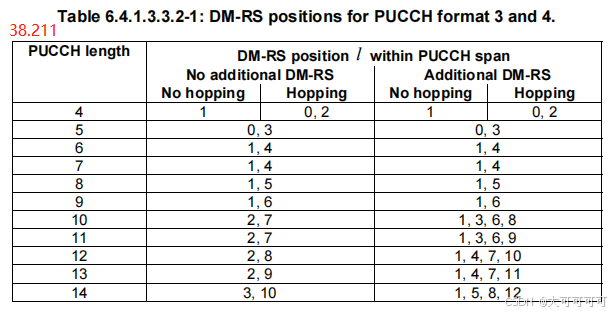

PUCCH format 3/4 和 DMRS 时分复用，是否有附加DMRS由高层参数给出。具体DMRS位置见下表。

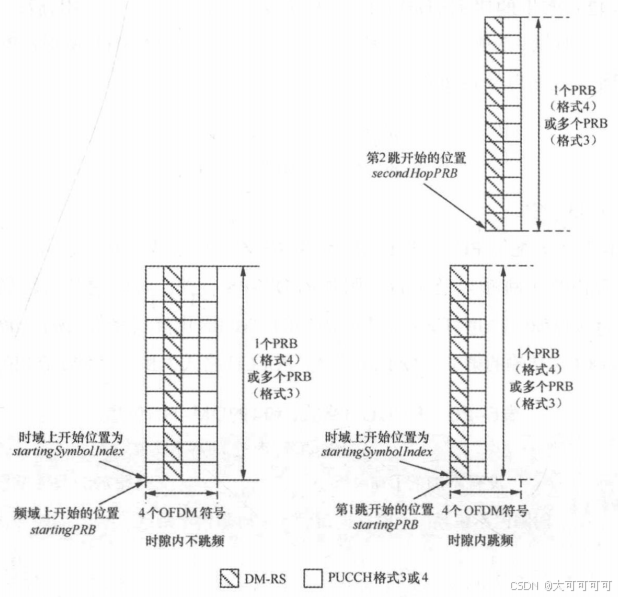

当PUCCH format 3/4 的OFDM符号长度为4的时候，不支持附加DMRS，支持时隙内跳频；

当符号长度为5~9时，不支持附加DMRS，不支持时隙内跳频；当符号长度为10-14时，支持附加DMRS，不支持时隙内跳频；

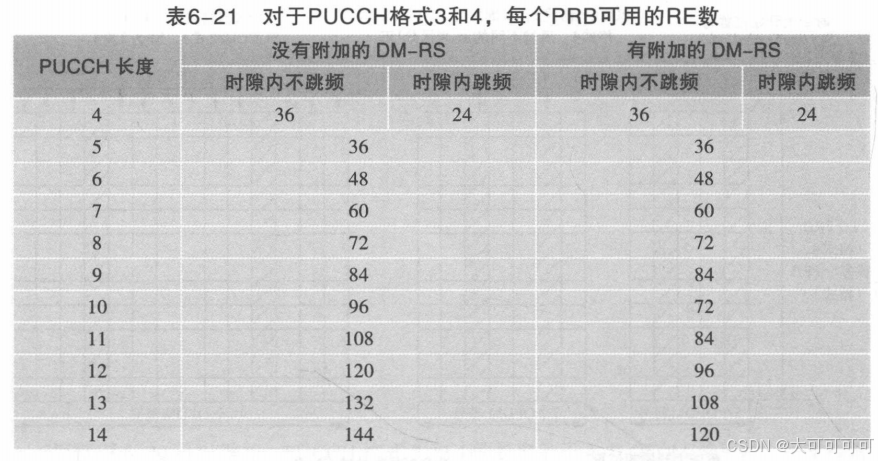

PUCCH format 3/4 每个PRB可用的RE数见下表：

如果高层配置使用QPSK，每个RE可以传输2个比特，如果使用Π/2-BPSK调制，每个RE传输1个比特。

当分配1个PRB，4个OFDM符号，时隙内跳频，Π/2-BPSK时，每个PRB可用RE为24个，所以PUCCH format 3 最少可用比特数为1×24×1=24个；

当分配16个PRB，14个OFDM符号，没有附加DMRS，QPSK时，每个PRB可用RE为144个，所以PUCCH format 3 最多可用比特数为16×144×2=4608个。

---
