一、研究背景与核心挑战

新型电力系统以 “高比例可再生能源渗透、源网荷储协同互动” 为显著特征，分布式电源（Distributed Generation, DG）如光伏、风电的大规模并网已成为配电网发展的必然趋势。配电网作为能源消纳的 “最后一公里”，其承载力直接决定 DG 的接纳规模与运行安全性。然而，多 DG 接入带来的随机性出力、功率双向流动、电能质量扰动等问题，使传统基于 “无源网络” 假设的承载力评估方法面临根本性挑战：

不确定性主导的运行状态：光伏 / 风电出力受光照、风速影响呈强波动性，负荷侧电动汽车、储能充放等柔性负荷进一步加剧不确定性，传统确定性评估难以量化越限风险；

电网形态与控制模式变革：DG 的逆变器接口特性改变了传统配电网的阻抗特性，可能引发次同步振荡等动态稳定问题，而传统评估多聚焦静态安全约束；

多维度约束耦合加剧：电压偏差、线路过载、短路电流超标、谐波畸变等约束相互影响（如 DG 出力波动同时引发电压波动与过载风险），需突破单一约束评估的局限性；

评估实时性需求提升：源网荷储互动场景下，DG 与负荷的动态变化要求承载力评估从 “离线静态” 向 “在线动态” 转变，支撑调度决策的快速响应。

因此，研究适配新型电力系统特性的配电网承载力评估方法，对保障电网安全经济运行、促进可再生能源消纳具有重要理论与工程价值。

二、配电网承载力评估核心指标体系构建

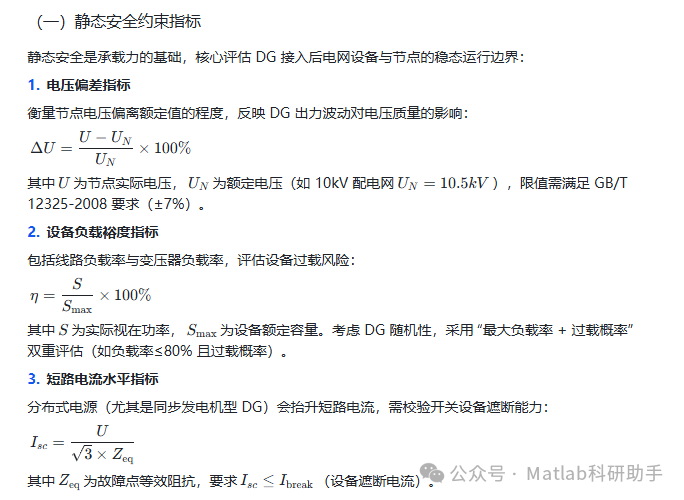

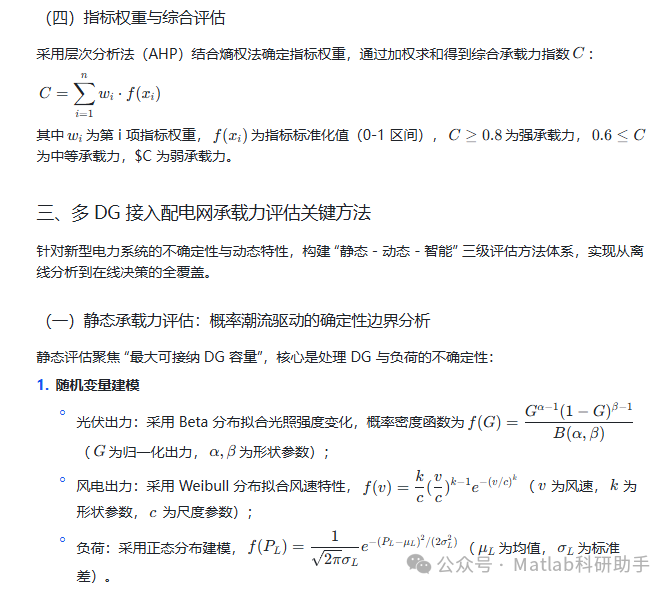

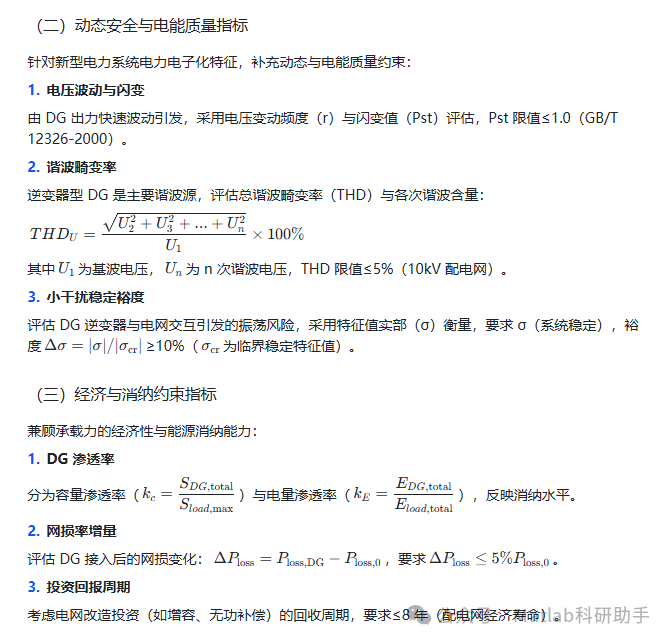

基于 “安全 - 质量 - 经济” 三维目标，结合新型电力系统特征，构建多层次、可量化的承载力评估指标体系，涵盖静态约束、动态约束与经济约束三大维度。

四、承载力提升策略与工程应用

（一）主动提升技术策略

针对评估发现的承载力瓶颈，采用 “硬件改造 + 控制优化” 的主动提升措施：

电网硬件升级

线路增容：将重载线路导线截面从 120mm² 增至 240mm²，降低阻抗提升电压裕度；

无功补偿：在 DG 接入点附近安装 SVG（静态无功发生器），动态补偿无功功率（响应时间≤20ms）；

储能配置：采用 “DG + 储能” 联合接入模式，储能容量取 DG 容量的 20-30%，平抑出力波动。

控制策略优化

DG 逆变器控制：采用虚拟同步发电机（VSG）控制，增强惯性支撑（惯性时间常数 0.5-2s）；

主动网络重构：通过联络开关动作调整电网拓扑，均衡线路负载（负载率标准差降低至 5% 以下）；

源荷互动：引导柔性负荷（如电动汽车）在 DG 出力高峰时充电，低谷时放电，平抑功率波动。

优化效果验证

某配电网经上述改造后，静态承载力提升 40%（DG 最大可接纳容量从 5MW 增至 7MW），动态承载力临界渗透率从 120% 提升至 180%，网损率下降 15%。

（二）典型工程应用场景

分布式光伏集群接入规划

为某工业园区配电网制定光伏接入方案，通过静态评估确定 3 个最优接入点，最大可接纳光伏容量 6MW，采用 “光伏 + 储能 + SVG” 组合方案，确保电压偏差≤5%，年消纳率≥98%。

配电网升级改造决策

对某老旧配电网进行承载力评估，发现末端线路负载率超标（95%）、电压偏差 - 9%，建议更换导线（增容至 240mm²）并安装 SVG，改造后承载力提升 50%，满足未来 3 年 DG 接入需求。

在线动态调度支持

在某高渗透率配电网（DG 渗透率 100%）部署智能评估系统，实时预测承载力指标，当阵风导致 DG 出力骤升时，提前 5 分钟触发预警，通过削减光伏出力 0.5MW，避免电压越限。

五、关键挑战与未来优化方向

（一）当前方法的局限性

多类型 DG 协同评估不足：现有方法多针对单一类型 DG，缺乏光伏、风电、储能、微型燃气轮机等多类型 DG 的协同承载力评估；

配电网 - 微电网交互影响：含微电网的配电网中，微电网的孤岛 / 并网切换会显著影响承载力，现有方法未充分考虑；

计算复杂度与实时性平衡：动态仿真与概率潮流计算量巨大，在大规模配电网中难以兼顾精度与实时性。

（二）未来研究方向

多能流承载力评估：扩展至 “电 - 热 - 气” 多能流系统，考虑 DG 与燃气轮机、电采暖等多能设备的耦合影响，构建综合承载力指标体系；

数字孪生驱动的虚实融合评估：构建配电网数字孪生模型，实时映射物理电网状态，通过虚实互动仿真（X-in-the-Loop）实现承载力的精准预测与优化；

轻量化智能评估模型：采用模型降阶技术（如 POD）简化电网模型，结合轻量化神经网络（如 MobileNet），将在线评估时间从 50ms 降至 10ms 以内；

分布式协同评估架构：针对主动配电网的分布式控制特征，采用联邦学习技术，在保护数据隐私的前提下实现多区域承载力协同评估。

六、结论

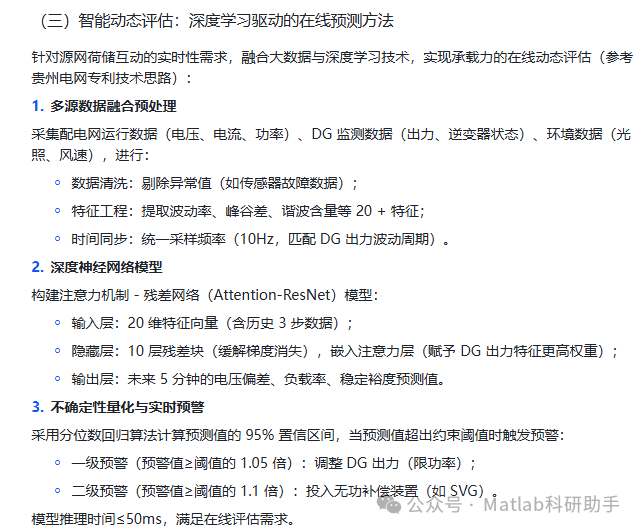

本文构建的 “静态 - 动态 - 智能” 三级配电网承载力评估体系，有效适配了新型电力系统多 DG 接入的特性：静态评估通过概率潮流与优化算法量化了 DG 最大可接纳容量；动态评估通过时序仿真与稳定分析保障了高渗透率场景的动态安全；智能评估通过深度学习实现了承载力的在线实时预测。工程算例验证表明，该方法可准确识别承载力瓶颈，结合硬件改造与控制优化，能使配电网 DG 接纳能力提升 40% 以上。

未来通过多能流扩展、数字孪生融合与轻量化模型优化，该评估方法将为新型电力系统配电网的规划、调度与改造提供更精准的技术支撑，助力高比例可再生能源的消纳与利用。
