🔥 内容介绍

肌电图（Electromyography, EMG）是一种记录和分析肌肉电生理活动的非侵入性技术，在临床诊断、康复医学和人机交互等领域具有广泛应用。本文旨在探讨使用Matlab作为核心工具设计和实现肌电图仪的方法。文章将详细阐述从信号采集、预处理到特征提取和模式识别的整个流程，并重点突出Matlab在数据处理、算法开发和可视化方面的优势。通过软硬件结合的设计，最终实现一个功能完善、易于操作的肌电图系统，为肌肉功能评估和生物反馈训练提供有效支持。

1. 引言

肌电图作为一种重要的生理信号，能够反映肌肉的收缩状态和神经肌肉系统的健康状况。传统的肌电图仪通常是专用的硬件设备，价格昂贵且功能相对固定。随着计算机技术和数字信号处理技术的发展，基于通用计算机的肌电图系统成为可能，这不仅降低了成本，也提高了系统的灵活性和可扩展性。

Matlab作为一种强大的数值计算和编程环境，在信号处理、数据分析和算法开发方面具有得天独厚的优势。其丰富的工具箱、直观的编程语法以及强大的可视化功能，使其成为设计和实现肌电图仪的理想选择。本文将深入探讨如何利用Matlab构建一个完整的肌电图系统，涵盖从前端信号采集到后端数据分析和应用的全过程。

2. 肌电信号的特性与采集

肌电信号是由肌肉纤维去极化和复极化产生的微弱电信号，其幅值通常在微伏级别，频率范围在0-500Hz之间。肌电信号具有以下主要特点：

随机性：
肌电信号本质上是一种随机信号，具有非平稳性。
低幅值：
需要高增益放大器进行放大。
宽频率范围：
包含丰富的频率信息，需要足够高的采样率。
易受干扰：
容易受到工频干扰、运动伪影和电极接触噪声等影响。

为了准确采集肌电信号，需要采用以下硬件组件：

表面电极：
通常使用Ag/AgCl电极，贴附于皮肤表面，用于检测肌肉活动电位。电极的放置位置和间距对信号质量有重要影响。
差分放大器：
用于放大微弱的肌电信号，并抑制共模噪声。高共模抑制比（CMRR）是关键指标。
带通滤波器：
用于滤除工频干扰（50Hz/60Hz）和高频噪声，保留肌电信号的主要频率成分。
模数转换器（ADC）：
将模拟的肌电信号转换为数字信号，以便计算机进行处理。采样率应至少是信号最高频率的两倍（奈奎斯特采样定理），通常建议在1000Hz以上。

在Matlab中，可以通过与外部硬件设备（如数据采集卡，DAQ）进行通信，实现肌电信号的实时采集。Matlab提供了daq工具箱，可以方便地配置DAQ设备，设置采样率、通道等参数，并实时获取数据流。

3. 肌电信号预处理

采集到的原始肌电信号往往包含大量噪声和伪影，需要进行预处理才能进行有效的分析。预处理的主要步骤包括：

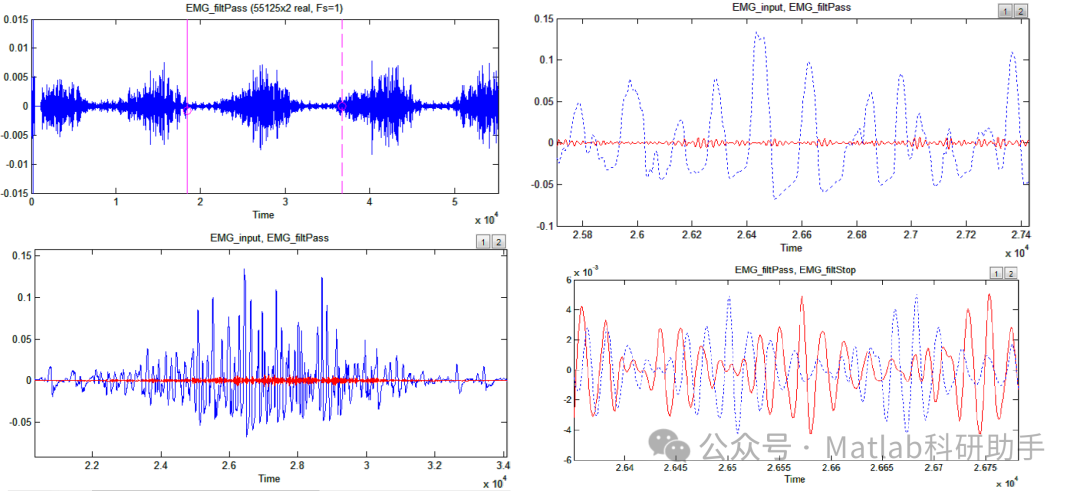

3.1 滤波

陷波滤波：
用于精确滤除工频干扰。Matlab的designfilt函数可以设计IIR或FIR陷波滤波器。
带通滤波：
进一步滤除低频运动伪影和高频随机噪声。通常将肌电信号的有效频率范围设定在20-450Hz之间。Matlab的butter函数可以设计巴特沃斯带通滤波器。

3.2 整流

肌电信号的幅值在零点附近波动，为了方便后续的特征提取，通常需要进行整流处理。常用的整流方法包括：

全波整流：
将信号的所有负值部分取绝对值。
半波整流：
将信号的所有负值部分置为零。

3.3 平滑

整流后的肌电信号仍然存在高频波动，为了更好地反映肌肉的整体活动趋势，需要进行平滑处理。常用的平滑方法包括：

均方根 (RMS)：
计算信号在一定时间窗口内的均方根值。RMS值能够反映肌肉收缩的强度。
移动平均：
对信号进行滑动平均处理。
低通滤波：
对整流后的信号进行低通滤波，滤除高频成分。

Matlab提供了丰富的函数来实现这些预处理操作，例如abs用于全波整流，rms用于计算均方根，movmean用于移动平均，以及filter用于低通滤波。

4. 肌电信号特征提取

为了从预处理后的肌电信号中提取有意义的信息，需要进行特征提取。肌电信号的特征可以分为时域特征、频域特征和时频域特征。

4.1 时域特征

时域特征直接从信号的幅值或时间序列中提取，具有计算简单、实时性好的特点。

积分肌电（Integrated EMG, IEMG）：
信号绝对值的积分，反映肌肉收缩的总量。
均方根值（Root Mean Square, RMS）：
反映信号的有效值和肌肉收缩的强度。
平均绝对值（Mean Absolute Value, MAV）：
信号绝对值的平均值，与RMS类似。
过零率（Zero Crossing Rate, ZCR）：
信号穿过零轴的次数，反映信号的频率内容。
方差（Variance, VAR）：
反映信号的离散程度。

4.2 频域特征

频域特征通过傅里叶变换将信号从时域转换到频域，分析信号的频率分布。

中值频率（Median Frequency, MDF）：
将功率谱分成两半的频率点。
平均频率（Mean Frequency, MNF）：
功率谱的加权平均频率。
功率谱密度（Power Spectral Density, PSD）：
反映信号在不同频率上的能量分布。

Matlab的fft函数可以进行傅里叶变换，pwelch函数可以估计功率谱密度。

4.3 时频域特征

时频域特征能够同时反映信号在时间和频率上的变化，适用于分析非平稳肌电信号。

小波变换（Wavelet Transform）：
将信号分解成不同尺度和频率的子带，适用于分析信号的局部特征。Matlab的wavelet工具箱提供了丰富的小波分析函数。

通过选择合适的特征，可以有效地描述肌肉活动的类型、强度和疲劳程度。

5. 肌电信号模式识别

模式识别是肌电图仪应用的关键环节，通过对提取的特征进行分类，实现手势识别、运动意图识别等功能。常用的模式识别算法包括：

线性判别分析（Linear Discriminant Analysis, LDA）：
一种经典的线性分类器，适用于特征维度不高的情况。
支持向量机（Support Vector Machine, SVM）：
一种强大的非线性分类器，在高维空间中表现优异。
人工神经网络（Artificial Neural Network, ANN）：
具有学习和自适应能力的非线性模型，适用于复杂的模式分类任务。
K近邻算法（K-Nearest Neighbors, KNN）：
一种基于实例的分类算法，简单易实现。

在Matlab中，Statistics and Machine Learning Toolbox提供了上述模式识别算法的实现。用户可以根据实际需求选择合适的算法，并进行参数优化和模型训练。

6. 系统实现与界面设计

一个完整的肌电图仪系统不仅需要强大的数据处理能力，还需要直观友好的用户界面。基于Matlab的图形用户界面（GUI）设计功能，可以构建一个功能完善、易于操作的肌电图系统。

系统实现的主要模块包括：

数据采集模块：
负责与DAQ卡通信，实时采集肌电信号。
信号显示模块：
实时显示原始肌电信号和预处理后的信号波形。
特征提取模块：
实时计算并显示肌电信号的各项特征。
模式识别模块：
根据预先训练好的模型，实时识别肌肉活动模式。
数据存储模块：
将采集到的原始数据和分析结果保存到文件中。
系统控制模块：
提供开始/停止采集、参数设置、模型加载等功能。

Matlab的App Designer工具提供了拖拽式界面设计功能，用户无需编写大量代码即可快速构建复杂的GUI界面。通过回调函数，可以将界面元素与后端的数据处理和算法逻辑进行连接，实现交互式操作。

7. 应用展望

基于Matlab设计的肌电图仪在多个领域具有广阔的应用前景：

康复医学：
用于评估肌肉功能、监测康复进程，并为生物反馈训练提供实时反馈。
人机交互：
实现肌电控制的假肢、外骨骼和游戏控制器，提高人机交互的自然性和效率。
运动科学：
分析肌肉疲劳、运动姿态和训练效果，优化训练方案。
临床诊断：
辅助诊断神经肌肉疾病，如肌萎缩侧索硬化、重症肌无力等。
工业控制：
用于操作员疲劳监测和工业机器人控制。

8. 挑战与未来方向

尽管基于Matlab的肌电图仪具有诸多优势，但也面临一些挑战和未来的发展方向：

实时性优化：
对于一些需要极高实时性的应用，Matlab的解释性执行可能存在性能瓶颈。未来可以考虑将核心算法编译成C/C++代码，并通过MEX文件集成到Matlab中，或者利用Matlab Coder生成独立的可执行文件。
嵌入式部署：
将肌电图仪系统集成到嵌入式设备中，实现便携化和小型化，是未来的重要趋势。Matlab的Simulink和Embedded Coder可以支持嵌入式代码生成。
机器学习与深度学习：
引入更先进的机器学习和深度学习算法，可以进一步提高肌电信号模式识别的准确性和鲁棒性，尤其是在处理复杂手势和连续运动时。
多通道融合：
结合多通道肌电信号和多传感器数据（如惯性测量单元IMU），可以获得更全面的肌肉活动信息，提高系统性能。
无线传输：
采用蓝牙或Wi-Fi等无线传输技术，可以提高系统的便捷性和灵活性。

9. 结论

本文详细探讨了使用Matlab设计和实现肌电图仪的全过程，包括信号采集、预处理、特征提取、模式识别和系统实现。Matlab凭借其强大的信号处理能力、丰富的工具箱和友好的编程环境，为肌电图仪的开发提供了高效便捷的解决方案。通过软硬件结合的设计方法，可以构建一个功能完善、易于操作的肌电图系统，并在康复医学、人机交互等领域发挥重要作用。随着技术的不断进步，未来的肌电图仪将更加智能化、便携化和高性能化。
