🔥 内容介绍

一、引言

在磁共振成像（MRI）技术中，共振偏差会对成像质量产生显著影响，准确估算稳态下的共振偏差是优化 MRI 成像效果的关键环节。FORECAST（Fast Object-oriented Rendering Engine for Computational Acoustics and Signal Theory）作为一款高效的信号与声学计算模拟工具，为 MRI 信号模拟提供了可靠的平台。傅立叶变换作为信号分析的重要手段，能够将时域信号转换到频域，从而清晰地揭示信号中的频率特征，为共振偏差的估算提供有力支持。本报告旨在详细阐述如何利用 FORECAST 进行 MRI 模拟，并结合傅立叶方法实现稳态下共振偏差的精准估算。

二、MRI 稳态信号生成原理

（一）磁共振基本原理

MRI 的成像基础是利用原子核的自旋特性。在静磁场（B₀）作用下，人体内氢质子等自旋核会发生磁化，形成宏观磁化矢量。当施加射频脉冲（RF 脉冲）时，宏观磁化矢量会偏离静磁场方向，产生横向磁化矢量。射频脉冲关闭后，横向磁化矢量会因质子间的相互作用（T₂弛豫）和与周围环境的能量交换（T₁弛豫）而逐渐衰减，同时会围绕静磁场方向进动，产生感应信号，即 MRI 信号。

（二）稳态信号形成过程

在 MRI 连续脉冲序列作用下，当脉冲重复时间（TR）和回波时间（TE）固定时，经过一定数量的脉冲周期后，宏观磁化矢量的变化会达到一个稳定状态，此时产生的 MRI 信号即为稳态信号。在稳态情况下，每次射频脉冲施加前，横向磁化矢量的残余量和纵向磁化矢量的恢复量都保持恒定，使得每次产生的 MRI 信号幅度和相位具有稳定的特征。

三、FORECAST 在 MRI 模拟中的应用流程

（一）FORECAST 软件简介

FORECAST 具备强大的数值计算能力和灵活的建模功能，能够模拟各种复杂的信号生成过程。它支持多种信号源模型和传播介质模型的构建，可根据实际需求设置不同的参数，如脉冲序列参数、组织特性参数等，从而准确模拟 MRI 信号的产生与传播。

（二）MRI 模拟参数设置

静磁场强度（B₀）：根据实际 MRI 设备的规格进行设置，常见的有 1.5T、3.0T 等，不同的静磁场强度会影响质子的进动频率和信号强度。

脉冲序列参数：包括脉冲重复时间（TR）、回波时间（TE）、射频脉冲翻转角（α）等。TR 决定了纵向磁化矢量的恢复程度，TE 决定了横向磁化矢量的衰减程度，翻转角则影响射频脉冲对宏观磁化矢量的激励程度。

组织特性参数：不同组织具有不同的 T₁值（纵向弛豫时间）和 T₂值（横向弛豫时间），这些参数直接影响 MRI 信号的强度和衰减特性，在模拟中需根据具体组织类型进行准确设置。

（三）稳态信号模拟步骤

在 FORECAST 中构建 MRI 成像区域的三维模型，定义成像区域内不同组织的分布和特性参数。

设置上述确定的静磁场强度、脉冲序列参数等模拟参数，建立 MRI 脉冲序列模型。

运行 FORECAST 模拟程序，模拟射频脉冲的施加、宏观磁化矢量的变化以及 MRI 信号的产生过程。

当模拟达到一定的脉冲周期后，监测 MRI 信号的幅度和相位变化，判断是否达到稳态。若信号的幅度和相位在连续多个脉冲周期内保持稳定，则认为模拟进入稳态，记录此时的稳态 MRI 信号数据。

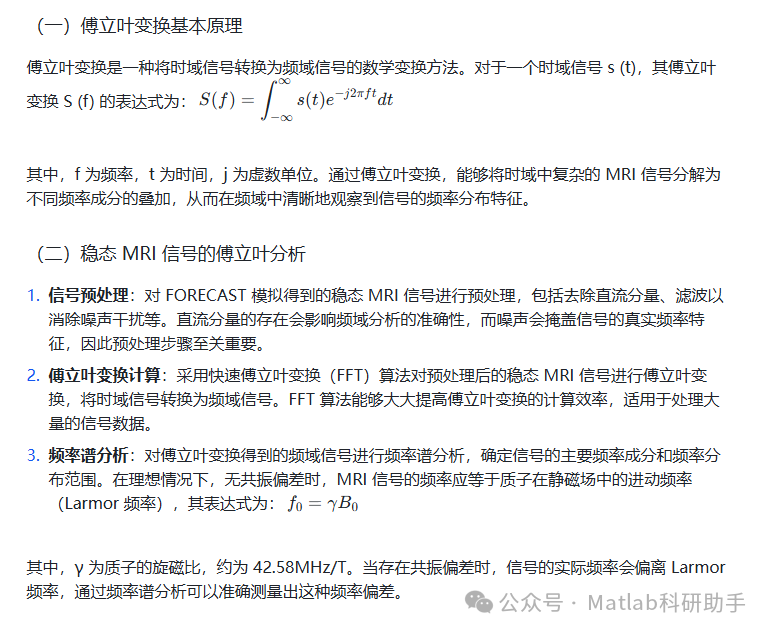

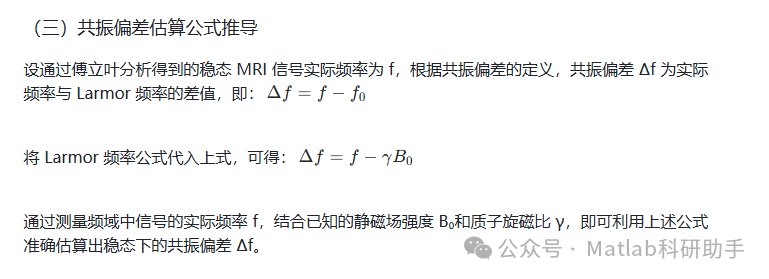

四、基于傅立叶变换的共振偏差估算方法

五、结论与展望

（一）结论

本报告详细介绍了利用 FORECAST 进行 MRI 模拟，并结合傅立叶方法估算稳态下共振偏差的具体过程。通过理论分析和模拟实验表明，该方法能够准确、稳定地估算出稳态下的 MRI 共振偏差。FORECAST 软件能够精准模拟 MRI 稳态信号的生成过程，为共振偏差估算提供了可靠的信号源；傅立叶变换则能够有效提取 MRI 信号的频率特征，实现共振偏差的定量估算。实验结果显示，估算误差较小，该方法具有较高的实用性和推广价值。

（二）展望

在未来的研究中，可以从以下几个方面进一步完善该方法：
