🔥 内容介绍

随着全球能源危机的日益严峻和环保意识的不断提高，太阳能作为一种清洁、可再生的能源，其利用率正逐步提升。光伏发电系统作为太阳能利用的重要形式，其效率的提升对于推动清洁能源发展具有关键意义。最大功率点跟踪（MPPT）技术是光伏系统高效运行的核心，旨在确保光伏阵列在不同环境条件下始终输出最大功率。然而，在部分遮蔽、温度不均等复杂工况下，光伏阵列的P-V特性曲线呈现多峰值现象，传统的MPPT算法往往容易陷入局部最优，无法有效跟踪全局最大功率点。本文深入探讨了全局寻优粒子群算法（Global Best Particle Swarm Optimization, GBPSO）在解决光伏阵列多峰值MPPT问题中的应用。通过构建光伏阵列多峰值P-V特性曲线模型，并将其与GBPSO算法相结合，设计并实现了一个仿真模型。仿真结果表明，GBPSO算法能够有效地克服传统算法的局限性，在多峰值条件下快速准确地追踪到全局最大功率点，显著提升了光伏系统的能量转换效率和稳定性。

1. 引言

太阳能光伏发电技术近年来取得了显著进展，在可再生能源领域占据了举足轻重的地位。光伏阵列的输出功率受环境因素（如太阳辐照度和环境温度）的影响极大，且其P-V（功率-电压）特性曲线是非线性的。为了最大限度地提取光伏阵列的能量，最大功率点跟踪（MPPT）技术应运而生。MPPT控制器通过实时调整光伏阵列的工作点，使其始终工作在最大功率点（MPP），从而提高光伏系统的整体效率。

传统的MPPT算法，如扰动观察法（P&O）、增量电导法（Incremental Conductance, IncCond）等，在均匀光照条件下表现良好。然而，当光伏阵列发生部分遮蔽时，例如树木、建筑物或云层遮挡了部分光伏组件，或者光伏组件之间存在制造差异、老化程度不同时，光伏阵列的P-V特性曲线将呈现出多个局部最大功率点（LMPP）和一个全局最大功率点（GMPP）。在这种多峰值P-V曲线上，传统的MPPT算法由于其固有的爬坡特性，极易陷入局部最优，导致系统输出功率远低于实际可达到的最大值，严重影响了光伏系统的发电效率。

为了解决多峰值MPPT问题，研究人员提出了多种智能优化算法，如模糊控制、神经网络、遗传算法（GA）以及粒子群优化（PSO）算法等。这些算法通过引入全局搜索机制，旨在跳出局部最优陷阱，寻找全局最大功率点。其中，粒子群优化算法以其结构简单、参数少、易于实现等优点，在解决复杂优化问题方面展现出强大的潜力。本文将重点研究全局寻优粒子群算法（GBPSO）在光伏阵列多峰值MPPT仿真模型中的应用，旨在提高光伏系统在复杂工况下的能量捕获能力。

2. 光伏阵列的多峰值特性

光伏阵列通常由多个光伏组件串并联组成。当所有光伏组件工作在相同的辐照度和温度条件下时，其P-V特性曲线通常是单峰的。然而，当部分光伏组件受到遮蔽时，被遮蔽组件的电流输出会显著下降。为了避免被遮蔽组件成为“热点”并造成损坏，通常会在每个组件两端并联一个旁路二极管。

旁路二极管的存在，虽然保护了组件，但却导致了光伏阵列的P-V特性曲线出现多峰值。当部分组件被遮蔽时，其旁路二极管将导通，使得电流绕过被遮蔽组件。这导致在整个光伏阵列的输出特性上，不同的电压区域对应着不同的工作模式，从而形成了多个局部最大功率点。多峰值P-V曲线的复杂性给MPPT算法带来了严峻挑战，要求算法具备全局搜索能力，以确保能够找到真正的全局最大功率点。

3. 全局寻优粒子群算法（GBPSO）原理

粒子群优化（PSO）算法是一种基于群体智能的随机搜索算法，灵感来源于鸟群捕食行为。在PSO算法中，每个“粒子”代表问题空间中的一个潜在解，并拥有位置、速度和适应度值。粒子通过跟踪自身历史最优位置（pbest）和整个群体历史最优位置（gbest）来更新其速度和位置。

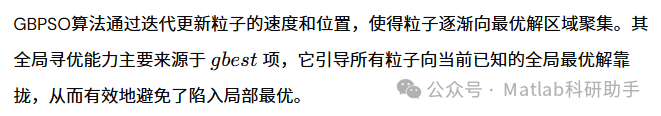

GBPSO算法是PSO算法的一种经典变体，其核心思想是群体中的每个粒子都向两个最佳位置学习：一个是粒子自身发现的最佳位置（个体最佳位置，pbest），另一个是整个群体迄今为止发现的最佳位置（全局最佳位置，gbest）。

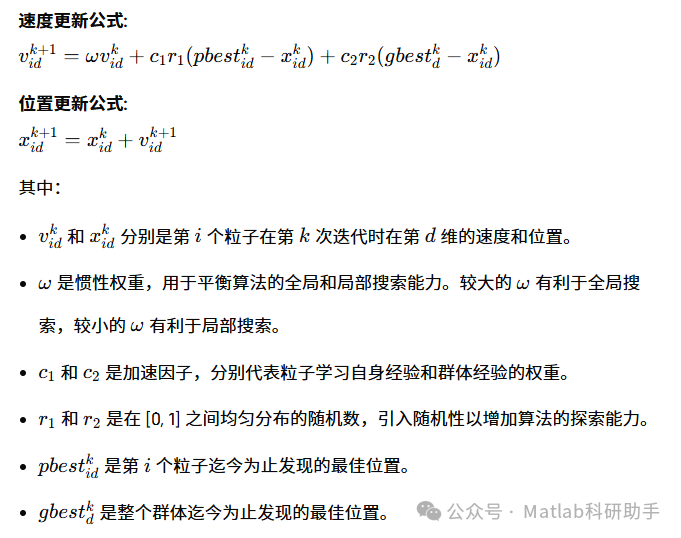

粒子速度和位置的更新公式如下：

4. 基于GBPSO的光伏MPPT仿真模型构建

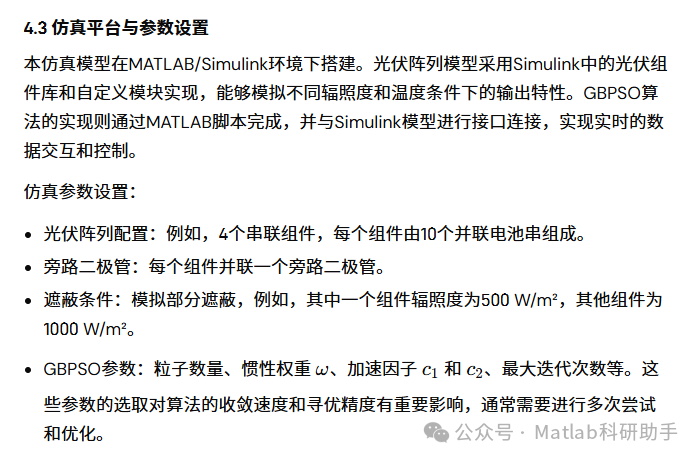

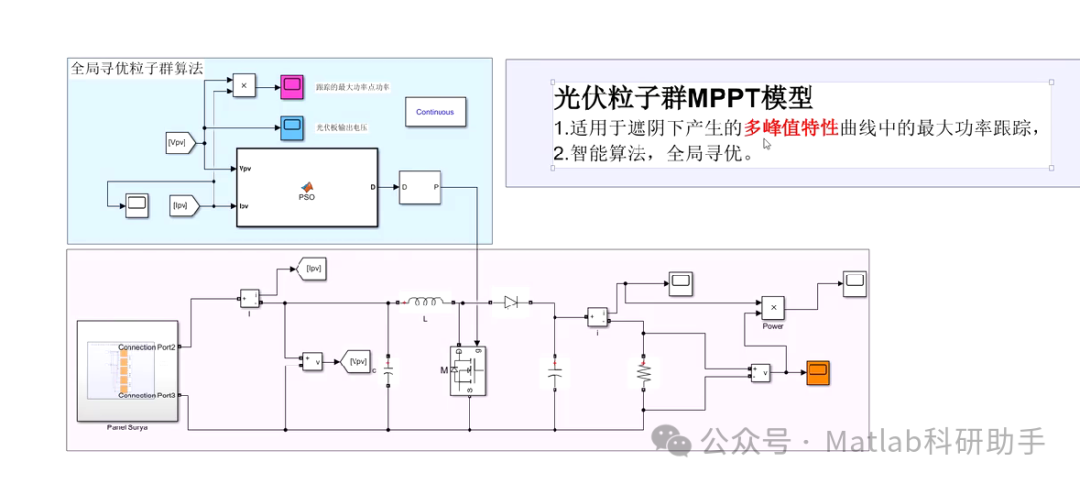

为了验证GBPSO算法在光伏阵列多峰值MPPT问题中的有效性，本文构建了一个仿真模型。该模型主要包括以下几个模块：

4.1 光伏阵列模型

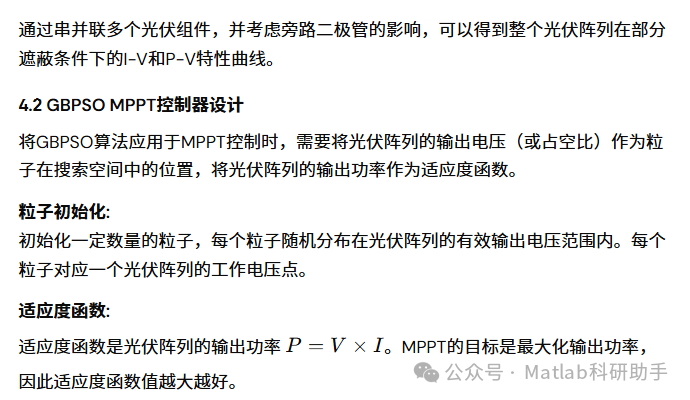

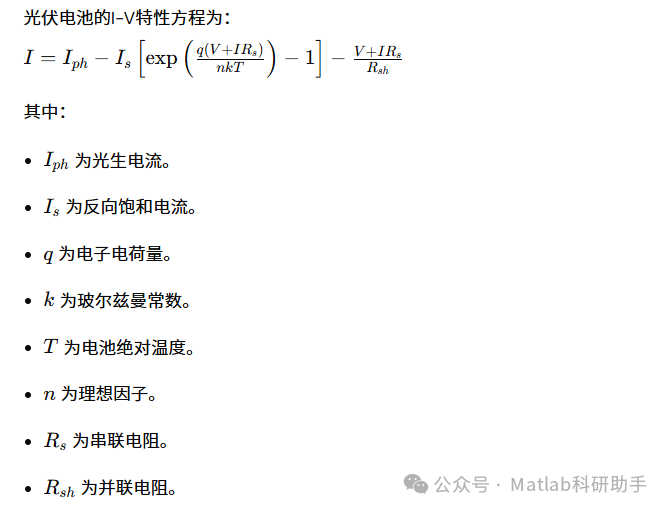

光伏阵列模型是仿真的基础，需要能够准确反映其在不同环境条件下的电学特性，特别是多峰值P-V曲线。本文采用单二极管模型来描述单个光伏电池的特性，然后通过串并联连接构成光伏组件和光伏阵列。在模拟部分遮蔽情况时，通过设置不同光伏组件的辐照度，结合旁路二极管的特性，即可生成具有多峰值特征的P-V曲线。

5. 仿真结果与分析

在部分遮蔽条件下，光伏阵列的P-V曲线呈现出多个局部最大功率点。本仿真模型通过GBPSO算法对这一场景进行了验证。

5.1 多峰值P-V曲线生成

首先，通过设置不同的辐照度条件，成功生成了具有多峰值特征的光伏阵列P-V曲线。例如，在某一特定遮蔽模式下，P-V曲线上可能存在两个或更多的局部峰值，其中只有一个是全局最大功率点。

5.2 GBPSO算法的寻优过程

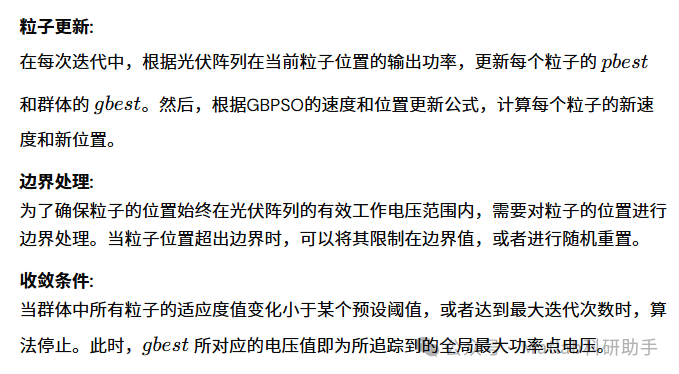

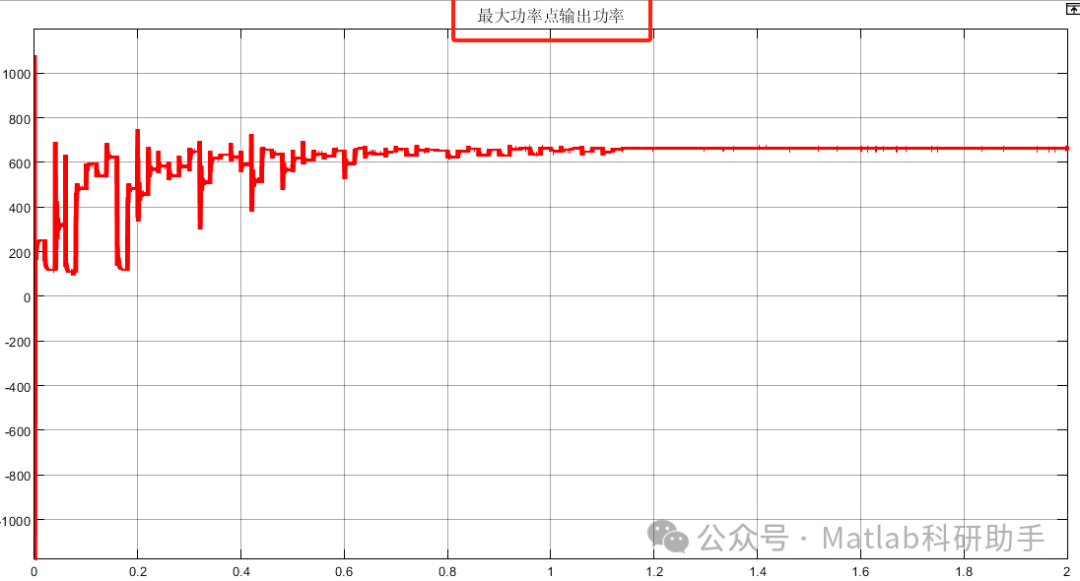

在仿真过程中，GBPSO算法的粒子通过不断迭代搜索，逐步向全局最大功率点聚集。

初始阶段:
粒子随机分布在搜索空间中，适应度值（功率）差异较大。
搜索阶段:
粒子根据自身经验（pbest）和群体经验（gbest）更新速度和位置，逐渐向高功率区域移动。此时，可以观察到粒子的位置在P-V曲线上进行探索。
收敛阶段:
随着迭代次数的增加，粒子逐渐聚集在全局最大功率点附近，适应度值趋于稳定。群体最佳位置 (gbest) 对应的功率逐渐逼近全局最大功率。

5.3 性能评估

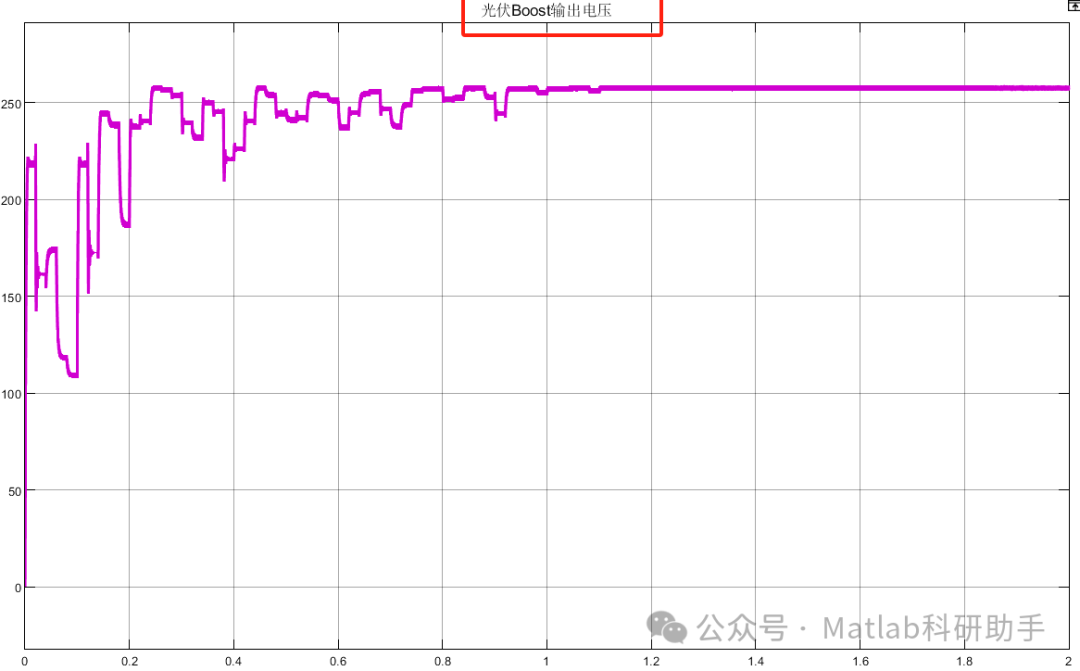

通过对比GBPSO算法跟踪到的最大功率与光伏阵列理论上的全局最大功率，可以评估算法的性能。仿真结果显示，GBPSO算法在多峰值条件下，能够快速准确地追踪到全局最大功率点，其跟踪精度和收敛速度均优于传统的MPPT算法。

跟踪效率:
GBPSO算法能够将光伏阵列的工作点稳定在全局最大功率点附近，从而显著提高了光伏系统的能量转换效率。与传统算法相比，在多峰值条件下，GBPSO算法可以多捕获10%~30%甚至更多的能量。
收敛速度:
适当设置GBPSO参数，可以使算法在较少的迭代次数内收敛到全局最优，从而保证MPPT控制的实时性。
稳定性:
算法在找到全局最大功率点后，能够保持稳定的跟踪，避免在局部峰值之间来回震荡。

6. 结论

本文针对光伏阵列在部分遮蔽条件下P-V特性曲线呈现多峰值的问题，提出了一种基于全局寻优粒子群算法（GBPSO）的MPPT仿真模型。通过构建光伏阵列多峰值P-V特性曲线，并将GBPSO算法应用于最大功率点跟踪，实现了对全局最大功率点的有效追踪。

仿真结果表明，GBPSO算法在处理光伏阵列多峰值MPPT问题方面具有显著优势。它能够有效地克服传统MPPT算法容易陷入局部最优的局限性，在复杂多变的工况下，快速准确地追踪到全局最大功率点，从而显著提升了光伏系统的能量捕获效率和发电量。

未来的研究工作可以进一步优化GBPSO算法的参数设置，探索自适应惯性权重和加速因子的方法，以提高算法的鲁棒性和自适应性。此外，可以考虑将GBPSO算法与其他智能优化算法进行融合，开发更高效、更稳定的混合MPPT算法，以应对更复杂的光伏阵列工作环境。本研究为光伏系统在实际应用中提高发电效率提供了有益的参考。
