【无人机三维路径规划】PSO无人机路径规划3D城市附Matlab代码

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

一、3D 城市环境下无人机路径规划的核心挑战

在三维城市环境中，无人机路径规划需突破传统二维平面的限制，直面城市立体空间的复杂约束。相较于空旷区域或简单地形，3D 城市环境的核心挑战体现在三个方面：

首先是立体障碍物的密集性与多样性。城市中高楼、高架桥梁、输电塔等障碍物呈三维分布，部分障碍物（如超高层建筑）高度可达数百米，且相邻障碍物间距可能仅数十米，形成 “立体迷宫” 式的飞行空间，要求路径规划算法能精准识别并规避多高度、多形态的障碍。

其次是动态环境干扰。城市中存在动态元素，如低空飞行的直升机、起降的无人机、随风飘动的广告牌等，这些动态障碍物的位置和运动状态实时变化，需算法具备一定的动态响应能力，避免路径规划滞后导致碰撞风险。

最后是无人机运动学与能耗约束的强化。在三维城市中，无人机需频繁进行升降、转弯等三维机动，而城市高楼间的气流（如 “狭管效应” 产生的强风）可能影响无人机稳定性，同时频繁机动会显著增加能耗，需在路径规划中平衡 “路径最短” 与 “能耗最优”，确保无人机能在有限续航内完成任务。

传统 PSO 算法在二维平面路径规划中表现优异，但直接应用于 3D 城市环境时存在明显不足：一是粒子在三维空间的搜索范围过大，易陷入局部最优（如在高楼群中反复穿梭却无法找到出口）；二是未针对城市立体障碍物设计专用的约束处理机制，规划路径可能与高楼等障碍发生碰撞；三是未考虑城市动态干扰与无人机三维能耗特性，路径实用性不足。因此，需对 PSO 算法进行针对性改进，以适配 3D 城市环境的特殊需求。

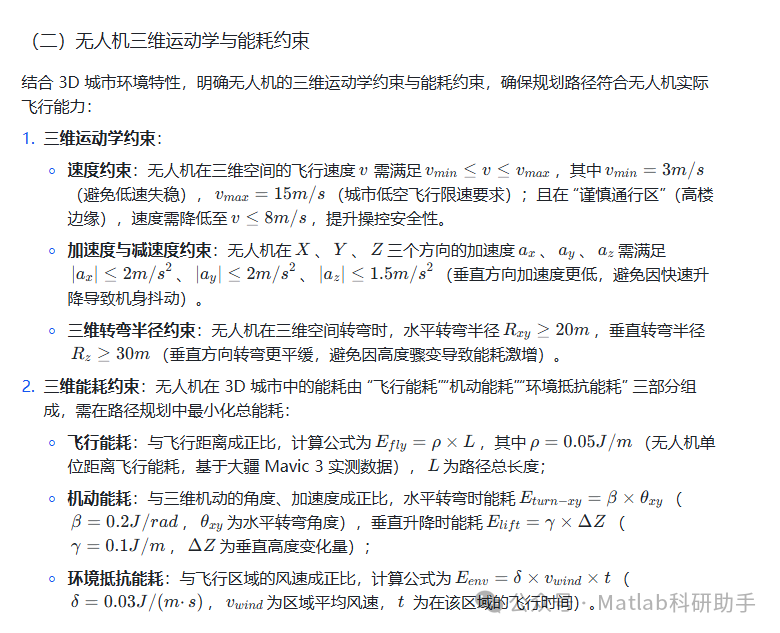

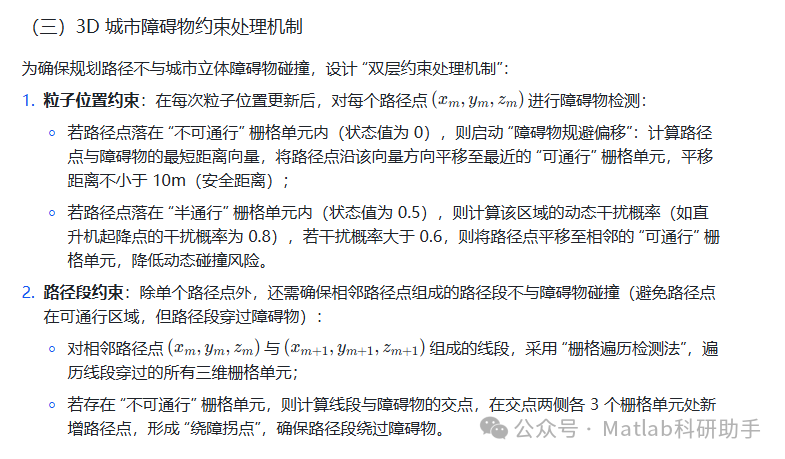

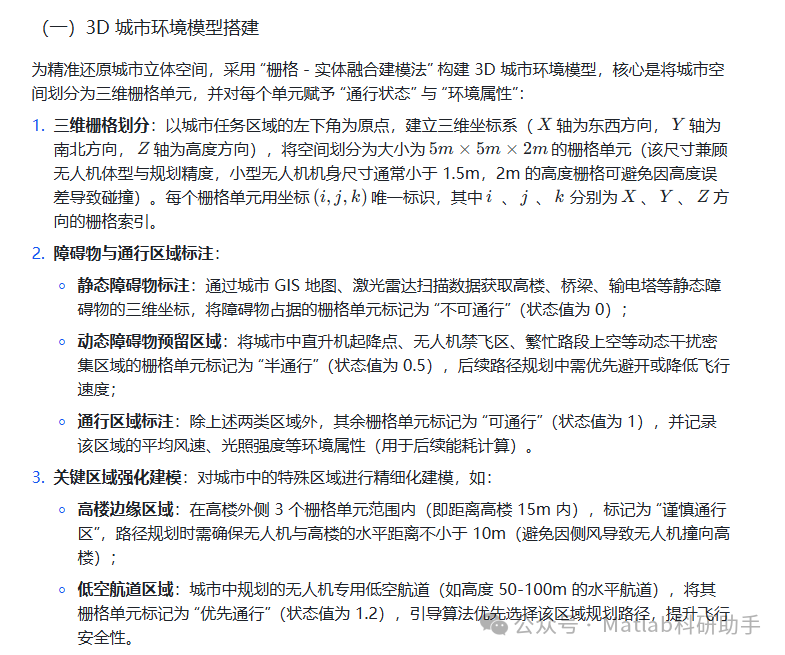

二、3D 城市环境建模与约束条件构建

四、算法优化方向与工程应用建议

（一）算法优化方向

1. 动态障碍物实时响应优化：当前算法对动态障碍物的处理仍以 “预留区域” 为主，后续可引入 “卡尔曼滤波预测”，通过无人机搭载的视觉传感器、激光雷达实时获取动态障碍物（如移动的直升机）的位置与速度，预测其未来 5s 内的运动轨迹，在路径规划中提前避开预测区域，提升动态环境适应性。

1. 多无人机协同规划扩展：当前算法针对单无人机设计，后续可扩展为多无人机协同路径规划，在 PSO 算法中加入 “多粒子冲突检测” 机制，确保多架无人机在 3D 城市中飞行时不发生碰撞，且能通过任务分配（如多无人机协同配送）提升整体效率。

1. 能耗模型精细化：当前能耗模型未考虑城市不同高度的风速差异（如高楼顶部风速通常比地面高 3-5m/s），后续可结合城市气象数据，建立 “高度 - 风速 - 能耗” 三维映射模型，进一步提高能耗计算的准确性，使路径规划更贴合无人机实际续航。

（二）工程应用建议

1. 数据融合与模型更新：在实际城市应用中，需将 3D 城市模型与实时数据（如城市交通监控、气象数据）融合，通过 5G 通信实时更新模型中的 “动态障碍物区域” 与 “环境属性”，确保模型与真实城市环境一致。

1. 硬件适配与测试：将改进 PSO 算法部署至无人机飞控系统时，需根据无人机的硬件特性（如传感器精度、算力）调整参数，如：

• 小型消费级无人机（如大疆 Mini 3 Pro）算力有限，可将种群规模降低至 30，迭代次数减少至 80，平衡规划精度与实时性；

• 工业级无人机（如大疆 Matrice 350 RTK）搭载激光雷达，可提升障碍物检测精度，将栅格尺寸缩小至 3m×3m×1m，进一步优化路径安全性。

1. 合规性与应急机制：城市无人机飞行需遵守当地法规（如中国《无人驾驶航空器飞行管理暂行条例》），算法中需加入 “禁飞区实时校验”，若规划路径涉及禁飞区，立即重新规划；同时设计应急避障模块，当无人机突发遇到未建模的障碍物时，触发快速避障算法（如基于超声波传感器的紧急拉升），确保飞行安全。

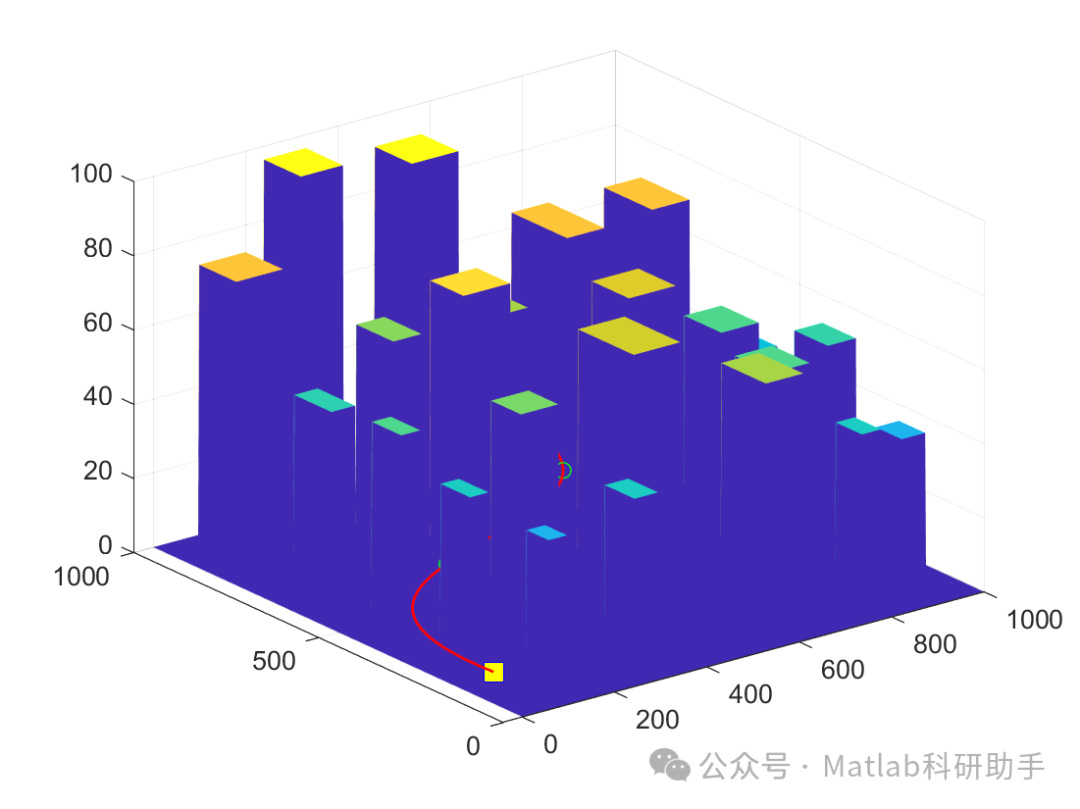

⛳️ 运行结果

🔗 参考文献

[1] 沈跃,张凌飞,沈亚运,等.基于相邻争夺算法的无人机多架次植保作业路径规划[J].农业工程学报, 2024, 40(16):44.DOI:10.11975/j.issn.1002-6819.202401085.

[2] 张文静.无人机障碍物检测及路径规划算法研究[D].西安石油大学,2023.

[3] 王翼虎,王思明.基于改进粒子群算法的无人机路径规划[J].Computer Engineering & Science / Jisuanji Gongcheng yu Kexue, 2020, 42(9).DOI:10.3969/j.issn.1007-130X.2020.09.020.

📣 部分代码
